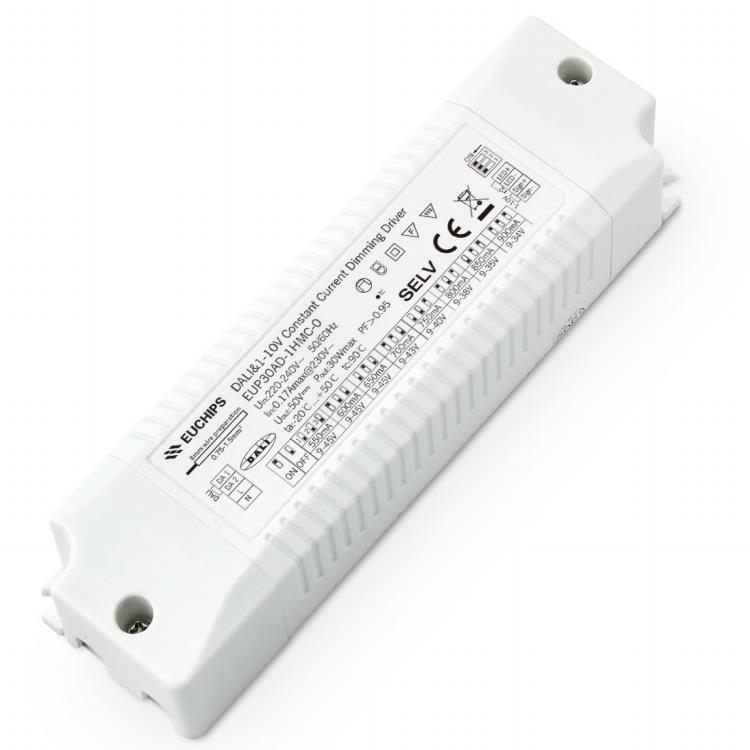

30W 550-900mA led恒流调光驱动器EUP30AD-1HMC-0
输出电流：550/600/650/700/750/800/850/900mA
输出电压：9-45VDC
功率：30W
输出低频纹波电流（＜120Hz）：＜3%
输入电压：200-240VAC
频率：50/60Hz
功率因数（典型）：≥0.9@230VAC,满载
效率(典型)：87%@230VAC,满载
产品型号：EUP30AD-1HMC-0
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
30W 600-900mA led恒流调光驱动器-EUP30AD-1HMC-0产品详情
概述
EUP30AD-1HMC-0是一款宽电压输入，可以提供550/600/650/700/750/800/850/900mA 8档电流的LED驱动器。输出电流可以通过DIP拨码开关简易设置，符合DALI标准协议IEC62386。支持DALI,0-10V有源信号，可调电阻，PWM, Touch DIM 多种调光方式。
产品特点
● 单通道恒流输出，多级电流可选
● 支持多种调光方式（DALI/0-10V有源信号/可调电阻/PWM/Touch DIM）
● 高电压输入：200VAC ~ 240VAC
●Class 2电源, 全防护塑胶外壳
● 内建主动式PFC功能
● 调光曲线平滑，无频闪
● 过载保护，短路保护,过温保护
● 适用于LED室内灯具,比如筒灯，面板灯等
技术参数
| 型号 | EUP30AD-1HMC-0 | |
| 输入 | 效率 | >87%@230VAC,Full load |
| 电压 | 220VAC-240VAC | |
| 频率 | 50/60Hz | |
| 功率因素 | ≥0.95@230VAC,满载 | |
| THD | <10%@230VAC, 满载 | |
| 电流 | 0.17Amax@230VAC | |
| 待机功率 | <0.5W | |
| 浪涌电流 | 冷启动28A(twidth=30us measured at 50% Ipeak)@230VAC | |
| 输出 |
电流/电压/功率 |
550mA/9-45VDC/24.75W 600mA/9-45VDC/27W 750mA/9-40VDC/30W 800mA/9-38VDC/30.4W 650mA/9-45VDC/14W 700mA/9-43VDC/30.1W 850mA/9-35VDC/29.75W 900mA/9-34VDC/30.6W |
| 文本电流 | <3% | |
| 通道 | 1 | |
| 电流精度 | ±5% | |
| 空载输出电压 | 50V Max | |
| 期启动延时 | <1.5s, at230Vac | |
| 功能 | 调光方式 | DALI/1-10V 有源信号/PWM/Touch DIM |
| 优先级 | DALI>(1-10V 可调电阻/PWM)> Touch DIM | |
| 保护 | 短路 |
关闭输出，排除故障后自恢复
|
| 过载 |
打嗝，移除故障后自恢复
|
|
| 过温 |
关闭输出，排除故障后自恢复
|
|
| 其他 | 工作温度 | -20℃~50℃ |
| 储存温度，湿度 | -40℃~85℃, 20-90%RH | |
| tc | 90℃ | |
| 材质 | PC | |
| 防水等级 | IP20 | |
| 寿命 | 50,000h@tc:80℃ | |
| 质保 | 5 Years | |
| 开关周期 | >100,000 tims | |
| 包装尺寸 | 重量: 125g±5%/PCS; 50PCS/箱; 6.65kg±5%/箱; 尺寸: 319*254*136mm(L*W*H) | |
| 尺寸 | 150*43*29mm（L*W*H） | |
-
