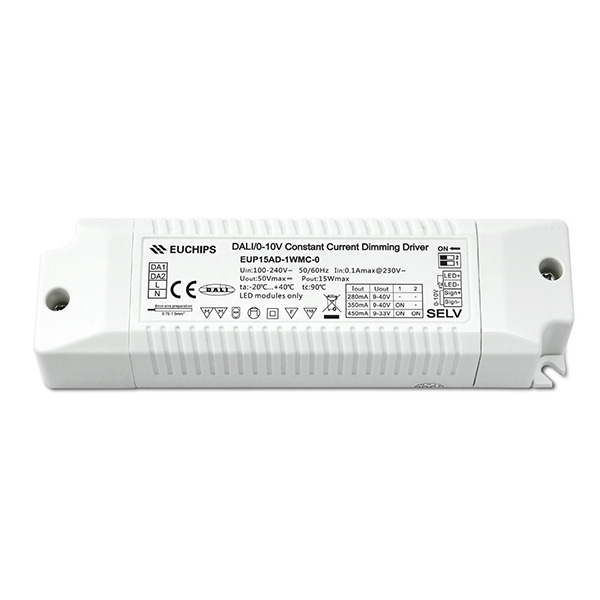

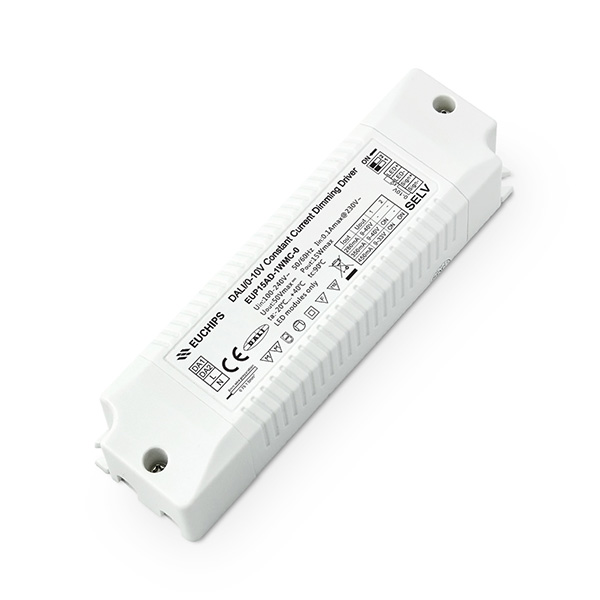

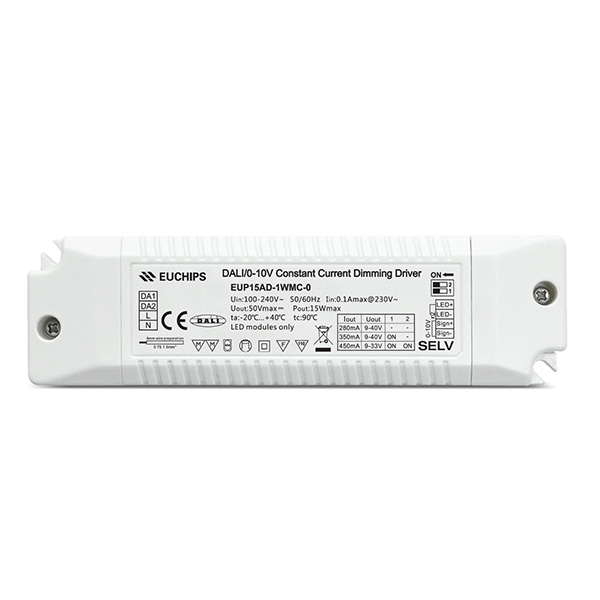

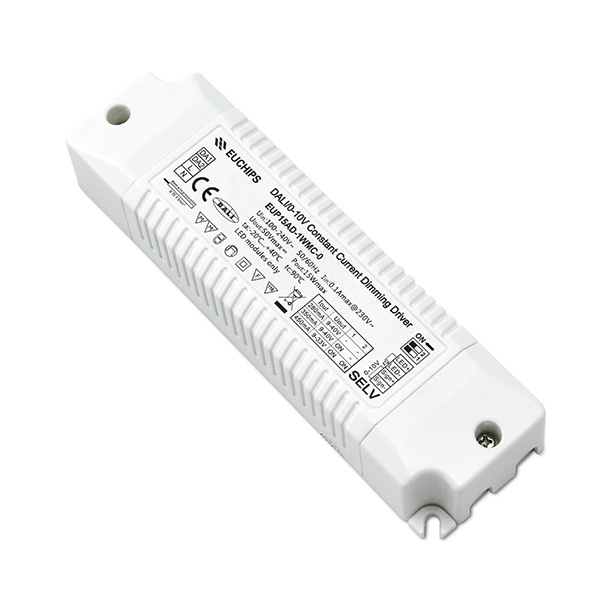

15W 280-450mA DALI/0-10V恒流调光电源EUP15AD-1WMC-0
输出电流：280/350/450mA
输出电压：9-40/9-40/9-33VDC
功率：11.2/14/14.85W
输出低频纹波电流（＜120Hz）：＜3%
输入电压：100-240VAC
频率：50/60Hz
功率因数（典型）：≥0.9@230VAC,满载
效率(典型)：82%@230VAC,满载
型号： EUP15AD-1WMC-0
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
15W 280-450mA DALI/0-10V恒流调光电源产品详情
概述
EUP15AD-1WMC-0是一款宽电压输入，可以提供280/350/450mA三档电流的LED驱动器。输出电流可以通过DIP拨码开关简易设置，符合DALI标准协议IEC62386。支持DALI,0-10V有源信号，可调电阻，PWM, Touch DIM 多种调光方式。
产品特点
● 单通道恒流输出，多级电流可选● 支持多种调光方式（DALI/0-10V有源信号/可调电阻/PWM/Touch DIM）
● 宽电压输入：100VAC ~ 240VAC
● 效率高达 82%
● 内建主动式PFC功能
● 调光曲线平滑，无频闪
● 短路保护
● 适用于LED室内灯具,比如筒灯，面板灯等
产品参数
|
型号 |
EUP15AD-1WMC-0 |
|||
|
输出 |
电流 |
280mA |
350mA |
450mA |
|
电压 |
9-40VDC |
9-40VDC |
9-33VDC |
|
|
功率 |
11.2W |
14W |
14.85W |
|
|
电流精度 |
±5% |
|||
|
最大输出电压 |
50VDC |
|||
|
输出低频纹波电流（＜120Hz） |
＜3% |
|||
|
通道 |
1 |
|||
|
输入 |
电压 |
100-240VAC |
||
|
频率 |
50/60Hz |
|||
|
功率因数（典型） |
≥0.9@230VAC,满载 |
|||
|
效率(典型) |
82%@230VAC,满载 |
|||
|
电流 |
0.1Amax@230VAC |
|||
|
浪涌电流 |
15A@230VAC |
|||
|
保护 |
短路保护 |
关断输出，移除故障后自恢复 |
||
|
功能 |
调光方式 |
DALI/0-10V有源信号/可调电阻/PWM/Touch DIM |
||
|
优先级 |
DALI＞（0-10V有源信号/可调电阻/PWM）＞Touch DIM |
|||
|
其它 |
尺寸 |
150 *43 *29mm（长*宽*高） |
||
|
毛重量 |
130克 |
|||
|
工作温度 |
-20℃~ 40℃ |
|||
|
相对湿度 |
||||
-

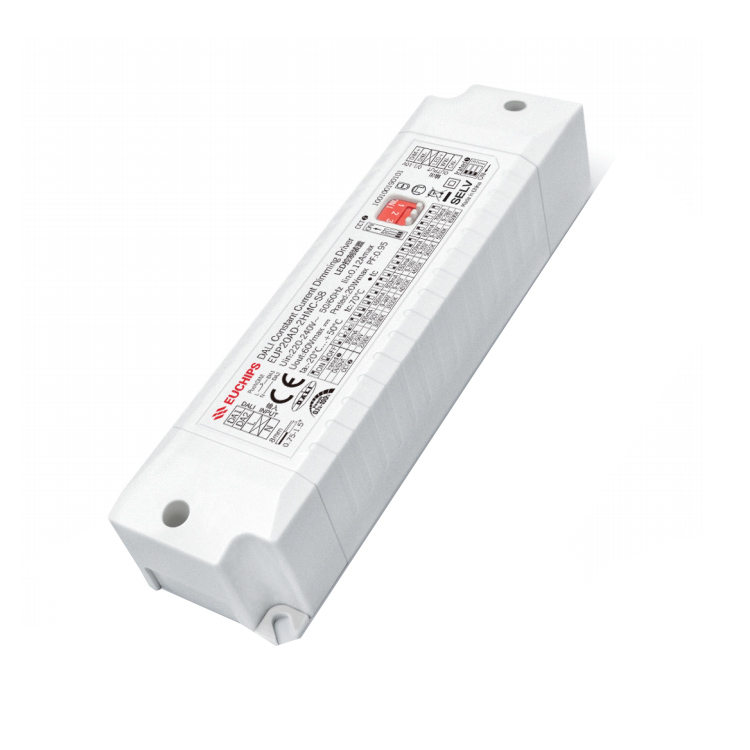

20W 350-700mA DALI/0-10V恒流调光电源EUP20AD-2HMC-S8 输出电流：350-700mA
输出电压：9-54VDC
输入电压：220-240VAC
频率：50/60Hz
功率因数（典型）：≥0.95@230VAC,满载
效率(典型)：84%@230VAC,满载
型号：EUP20AD-2HMC-S8
-
12W 200-350mA DALI/0-10V恒流调光驱动器EUP12AD-1HMC-0（100100061101） 输出电流：200/250/300/350mA
输出电压：9-40VDC
输出功率：12W
输出低频纹波电流：＜3%
输入电压：220-240VAC
功率因数：≥0.9@230VAC,满载
效率：85%@230VAC,满载
型号： EUP12AD-1HMC-0 -

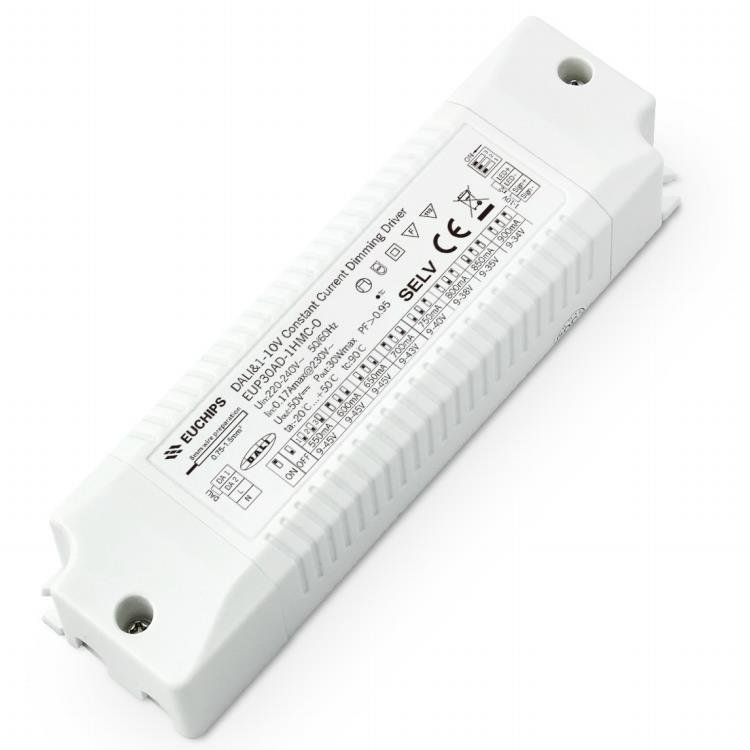

30W 550-900mA led恒流调光驱动器EUP30AD-1HMC-0 输出电流：550/600/650/700/750/800/850/900mA
