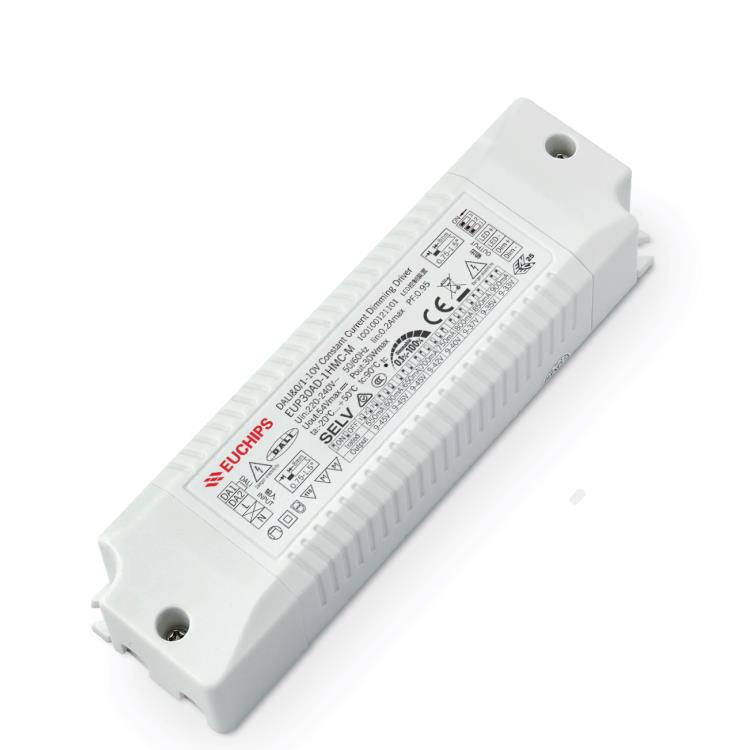

30W 550-900mA DALI/0-10V LED调光驱动器EUP30AD-1HMC-M(100100120101)
输出电流：550/600/650/700/750/800/850/900mA
输出电压：9-45VDC
输出功率：30W
输出低频纹波电流（＜120Hz）：＜3%
输入电压：100-240VAC
频率：50/60Hz
功率因数（典型）：≥0.95@230VAC,满载
效率(典型)：87%@230VAC,满载
型号： EUP30AD-1HMC-M
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
30W 550-900mA DALI/0-10V LED调光驱动器-EUP30AD-1HMC-M产品详情
概述
EUP30AD-1HMC-M是一款恒流输出模式LED驱动器。输出和调光电路完全符合新规定，隔离，确保用户和灯具系统在安装过程中使用。产品特点
● 单通道恒流输出，输出电流电平可通过DIP S.W.选择● 支持DALI调光功能, 触摸调光(按键调光)功能, 0/1-10V调光功能
● 调光范围：0.2-100%, 调光效果平滑，无闪烁
● 保护：短路、过载、过压
● 适用于室内LED照明应用，如筒灯、聚光灯、面板灯等
● 调光曲线平滑，无频闪
技术参数
|
型号 |
EUP30AD-1HMC-M |
|
|
输出 |
电流 |
550/600/650/700/750/800/850/900mA |
|
电压 |
9-45VDC |
|
|
功率 |
30W |
|
|
电流精度 |
±5% |
|
|
低频电流纹波（＜120Hz） |
<3% |
|
| 通道 | 1 | |
|
输入 |
电压 |
220-240VAC |
|
电流 |
0.12Amax@230VAC |
|
|
典型效率 |
>87% |
|
|
待机功耗 |
＜0.5W |
|
|
保护 |
过压保护 |
打嗝，移除故障后自恢复 |
|
短路保护 |
关断输出，移除故障后自恢复 |
|
|
|
|
|
|
过载保护 |
打嗝，移除故障后自恢复 |
|
|
功能 |
调光方式 |
0/1-10V DIM/PWM/Rx/DALI/Touch DIM |
|
调光深度 |
0.2%-100% |
|
|
其它 |
尺寸 |
150*42.5*28.5mm（长*宽*高） |
|
毛重量 |
125克 |
|
|
工作温度 |
-40℃ ~ 85℃ |
|
|
Tc |
90℃ |
|
|
工作环境温度 |
-20~50℃ |
|
|
相对湿度 |
20~90% RH |
|
-
45W 500-1400mA DALI&0-10v恒流调光驱动器PSP45AD-1HMC (102100890101) 输出电流：500/600/700/800/900/1050/1200/1400mA
输出电压：9-52VDC
功率：45W
输出低频纹波电流：＜3%
输入电压：200-240VAC
频率：50/60Hz
功率因数（典型）：≥0.96@230VAC,满载
效率(典型)：89%@230VAC,满载
产品型号：PSP45AD-1HMC
-
30W 550-900mA led恒流调光驱动器EUP30AD-1HMC-0 输出电流：550/600/650/700/750/800/850/900mA
输出电压：9-45VDC
功率：30W
输出低频纹波电流（＜120Hz）：＜3%
输入电压：200-240VAC
频率：50/60Hz
功率因数（典型）：≥0.9@230VAC,满载
效率(典型)：87%@230VAC,满载
产品型号：EUP30AD-1HMC-0
-
12W 200-350mA DALI/0-10V恒流调光驱动器EUP12AD-1HMC-0（100100061101） 输出电流：200/250/300/350mA
输出电压：9-40VDC
输出功率：12W
输出低频纹波电流：＜3%
输入电压：220-240VAC
功率因数：≥0.9@230VAC,满载
效率：85%@230VAC,满载
型号： EUP12AD-1HMC-0 -
50W 800-1400mA DALI/0-10V LED调光驱动器EUP50AD-1HMC-L 输出电流：800/900/1000/1050/1100/1200/1300/1400mA
输出电压：9-45VDC
输出功率：50W
输出低频纹波电流（＜120Hz）：＜3%
输入电压：100-240VAC
频率：50/60Hz
功率因数（典型）：≥0.95@230VAC,满载
效率(典型)：88%@230VAC,满载
型号：EUP50AD-1HMC-L
