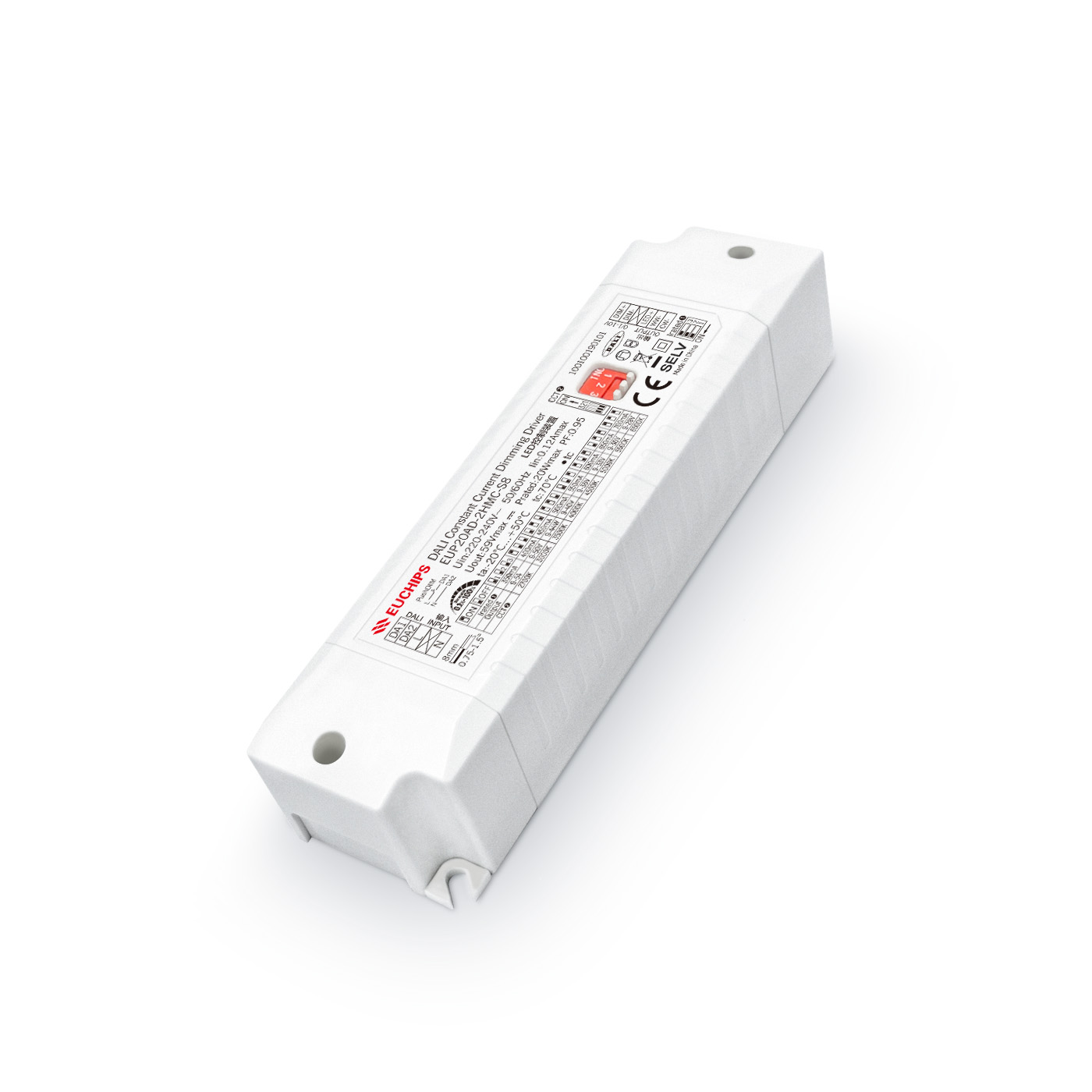

20W 350-700mA DALI/0-10V恒流调光电源EUP20AD-2HMC-S8
输出电流：350-700mA
输出电压：9-54VDC
输入电压：220-240VAC
频率：50/60Hz
功率因数（典型）：≥0.95@230VAC,满载
效率(典型)：84%@230VAC,满载
型号：EUP20AD-2HMC-S8
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
概述
EUP20AD-2HMC-S8 是一款恒流输出的LED调光驱动器。输出电流与色温值可通过拨码调节。驱动器符合DALI标准协议IEC62386；支持DALI,0/1-10V有源信号，可调电阻，PWM, Touch DIM多种调光方式。产品特点
● 双通道恒流输出，多级电流可选● 遵循DALI协议标准 IEC62386-207 Ed2.0
● 支持Touch-DIM功能
● 内建主动式PFC功能
● 内建主动式PFC功能
● 调光平滑，无频闪
● 短路保护，过压保护
● 适用于LED室内灯具,比如筒灯，射灯，面板灯等
产品参数
|
型号 |
EUP20AD-2HMC-S8 |
|
|
输入 |
效率 |
84%@230VAC, 满载 |
|
电压 |
220VAC-240VAC |
|
|
频率 |
50/60Hz |
|
|
电流 |
0.12Amax@230VAC |
|
|
功率因素 |
≥0.95@230VAC, 满载 |
|
|
THD |
<10%@230VAC,满载 |
|
|
浪涌电流 |
冷启动,8A@230VAC 120us |
|
|
待机功耗 |
≤1W |
|
|
空载功耗 |
≤1W |
|
|
启动延时 |
≤ 0.75 s, at230Vac (灯光开始亮起) |
|
|
输出 |
电流 电压 功率
|
350mA/9-54VDC/18.9W 550mA/9-36VDC/19.8W 400mA/9-50VDC/20.0W 600mA/9-33VDC/19.8W 450mA/9-44VDC/19.8W 650mA/9-30VDC/19.5W 500mA/9-40VDC/20W 700mA/9-28VDC/19.6W |
|
电压精度 |
±5% |
|
|
纹波电流 |
≤3% |
|
|
空载电压 |
59V max |
|
|
通道 |
2 |
|
|
功能 |
调光方式 |
0-10V&DALI2.0 |
|
调光范围 |
0.1%-100% 变暗直至关闭 |
|
|
调光曲线 |
对数 |
|
|
频闪 |
无频闪 |
|
|
保护 |
短路 |
无输出，排除故障输出正常 |
|
过载 |
电流下降，排除故障输出正常 |
|
|
安电规磁和兼容 |
雷击浪涌 |
L-N: 1KVAC |
|
耐压 |
I/P-O/P: 3000Vac/1min/<5mA I/P-DIM( Signal port ):1500Vac/1min/<5mA O/P-DIM( Signal port ):1500Vac/1min/<5mA |
|
|
安全标准 |
EN61347, GB19510 |
|
|
电磁兼容 |
EN55015, EN61000-3-2 |
|
|
EMC抗扰度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
绝缘阻抗 |
5MΩ |
|
|
其他 |
工作温度 |
ta:-20-50℃ |
|
储存温度、度 |
-40℃~85℃, 20-90%RH |
|
|
tc |
70 ℃ @230VAC, full load |
|
|
寿命 |
50,000h@tc:70℃ |
|
|
质保 |
5 Years |
|
|
开关周期 |
>25,000 times |
|
|
材质 |
PC |
|
|
尺寸 |
135*36*25mm (L*W*H) |
|
|
包装尺寸(重量) |
净重:---g±5%/PCS; 80PCS/Carton; --kg±5%/箱; 外箱尺寸: 456*342*162cm(长*宽*高) |
|
-
50W 800-1400mA DALI/0-10V LED调光驱动器EUP50AD-1HMC-L 输出电流：800/900/1000/1050/1100/1200/1300/1400mA
输出电压：9-45VDC
输出功率：50W
输出低频纹波电流（＜120Hz）：＜3%
输入电压：100-240VAC
频率：50/60Hz
功率因数（典型）：≥0.95@230VAC,满载
效率(典型)：88%@230VAC,满载
型号：EUP50AD-1HMC-L
-
12W 120-350mA DALI/0-10V恒流调光驱动器EUP12AD-2HMC-S8 输出电流：120-350mA
输出电压：9-54VDC
输出功率：12W
输出低频纹波电流：＜3%
输入电压：220-240VAC
功率因数：≥0.95@230VAC,满载
效率：83%@230VAC,满载
型号： EUP12AD-2HMC-S8 -
30W 550-900mA led恒流调光驱动器EUP30AD-1HMC-0 输出电流：550/600/650/700/750/800/850/900mA
输出电压：9-45VDC
功率：30W
输出低频纹波电流（＜120Hz）：＜3%
输入电压：200-240VAC
频率：50/60Hz
功率因数（典型）：≥0.9@230VAC,满载
效率(典型)：87%@230VAC,满载
产品型号：EUP30AD-1HMC-0
-

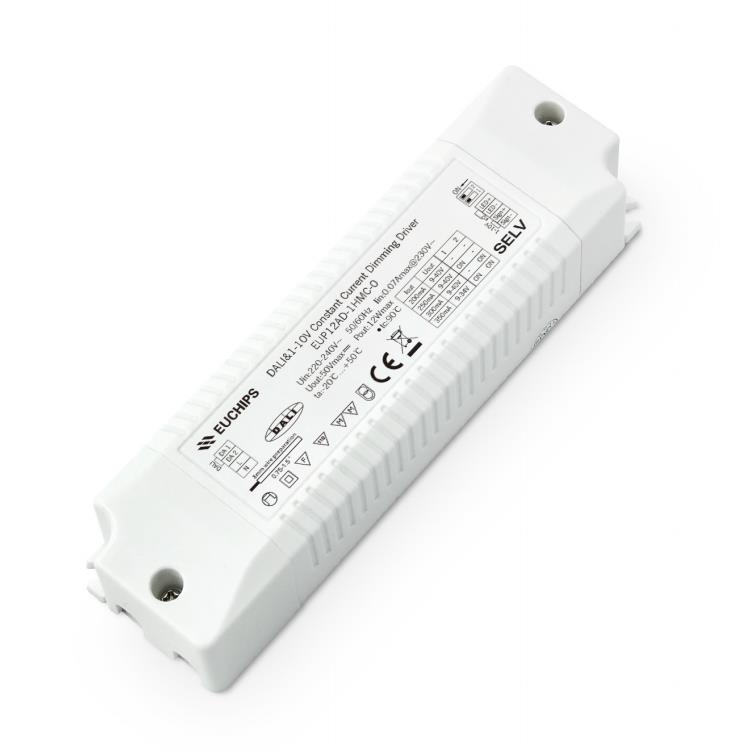

12W 200-350mA DALI/0-10V恒流调光驱动器EUP12AD-1HMC-0（100100061101） 输出电流：200/250/300/350mA
