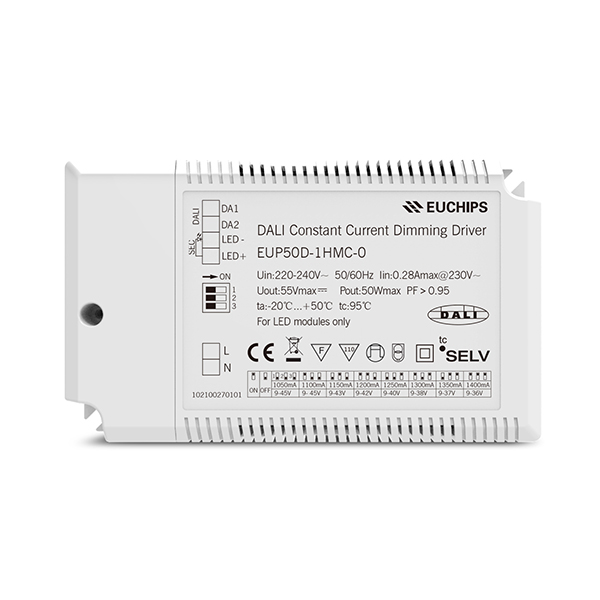

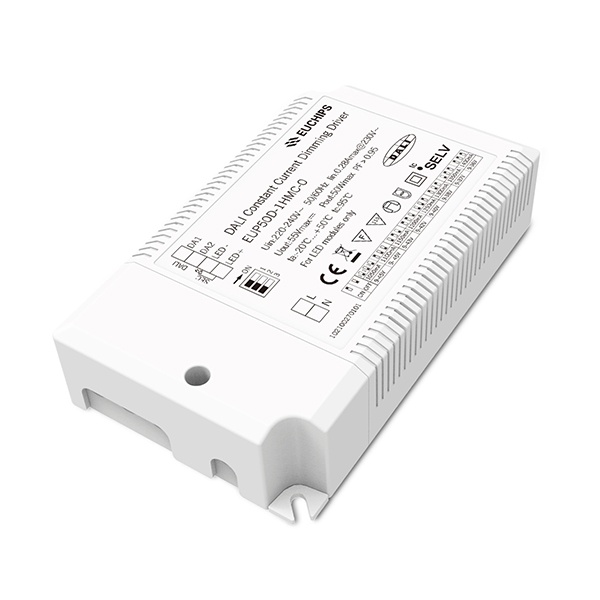

50W 1050-1400mA DALI恒流调光电源EUP50D-1HMC-0
输出电流：1050/1100/1150/1200/1250/1300/1350/1400mA
输出电压：9-45VDC
输出功率：47.25-50.4 W
输入电压：220-240VAC
频率：50/60Hz
功率因数：≥0.95
产品型号：EUP50D-1HMC-0
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
50W DALI恒流调光电源产品详情
概述
EUP50D-1HMC-0是本公司一款可以提供1050/1100/1150/1200/1250/1300/1350/1400mA，8档电流的DALI恒流调光电源。输出电流可以通过DIP拨码开关简易设置，可以通过外加DALI主控或Touch DIM开关实现平滑的调光效果。
产品特点
● 单通道恒流输出，多级电流可选
● 遵循DALI协议标准 IEC62386
● 支持Touch DIM功能
● 宽电压输入：220VAC ~ 240VAC
● 效率高达 88%
● 内建主动式PFC功能
● 过载保护，短路保护，过温保护
●适用于LED室内灯具,比如筒灯，面板灯等
技术参数
| 型号 | EUP50D-1HMC-0 | ||||
| 输出 | 电流 | 1050mA | 1100mA | 1150mA | 1200mA |
| 电压 | 9-45VDC | 9-45VDC | 9-43VDC | 9-42VDC | |
| 功率 | 47.25W | 49.5W | 49.45W | 50.4W | |
| 电流 | 1250mA | 1300mA | 1350mA | 1400mA | |
| 电压 | 9-40VDC | 9-38VDC | 9-37VDC | 9-36VDC | |
| 功率 | 50W | 49.4W | 49.95W | 50.4W | |
| 电流精度 | ±5% | ||||
| 最大输出电压 | 55VDC | ||||
| 低频电流纹波（＜120Hz） | ＜3% | ||||
| 通道 | 1 | ||||
| 输入 | 电压 | 220-240VAC | |||
| 频率 | 50/60Hz | ||||
| 功率因数 | ≥0.95@230VAC，满载 | ||||
| 效率 | 88%@230VAC，满载 | ||||
| 电流 | 0.28Amax@230VAC | ||||
| THD | <10%@230VAC,满载 | ||||
| 浪涌电流 | 冷启动40A(在50%Ipeak 下测试twidth=12.8us)@230VAC | ||||
| 保护 | 短路保护 | 关断输出，移除故障后自恢复 | |||
| 过载保护 | 超过输出电压时, 输出电流下降,减轻负载自动恢复 | ||||
| 过温保护 | 关闭输出，温度恢复后，电源正常工作 | ||||
| 功能 | 调光方式 | DALI/Touch DIM | |||
| 其它 | 尺寸 | 137*82*31mm（长*宽*高） | |||
| 毛重量 | 225 克 | ||||
| 工作温度 | -20℃ ~ 50℃ | ||||
| 相对湿度 | 20~90% RH | ||||
Touch DIM 功能
1.长按Touch DIM 8s以上，切换为Touch DIM模式。
2.短按Touch DIM 开关 (<0.5秒) 进行灯的亮暗控制。
3.长按Touch DIM 开关 (>0.5秒) 进行灯具的亮度调节, 光是调亮还是调暗，随着每次按压的开关变化而变换。
4.双击Touch DIM 开关（<0.3秒），连接的所有灯具将达到最亮状态。
5.亮度调节范围为1%-100%。
6.具有断电记忆功能,重新上电将恢复到上一次断电的状态。

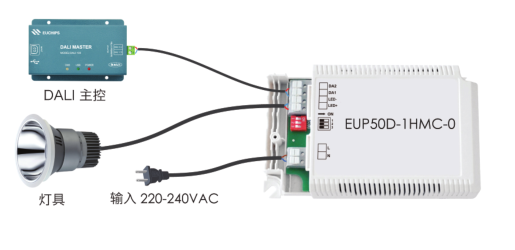

应用接线图
-
-

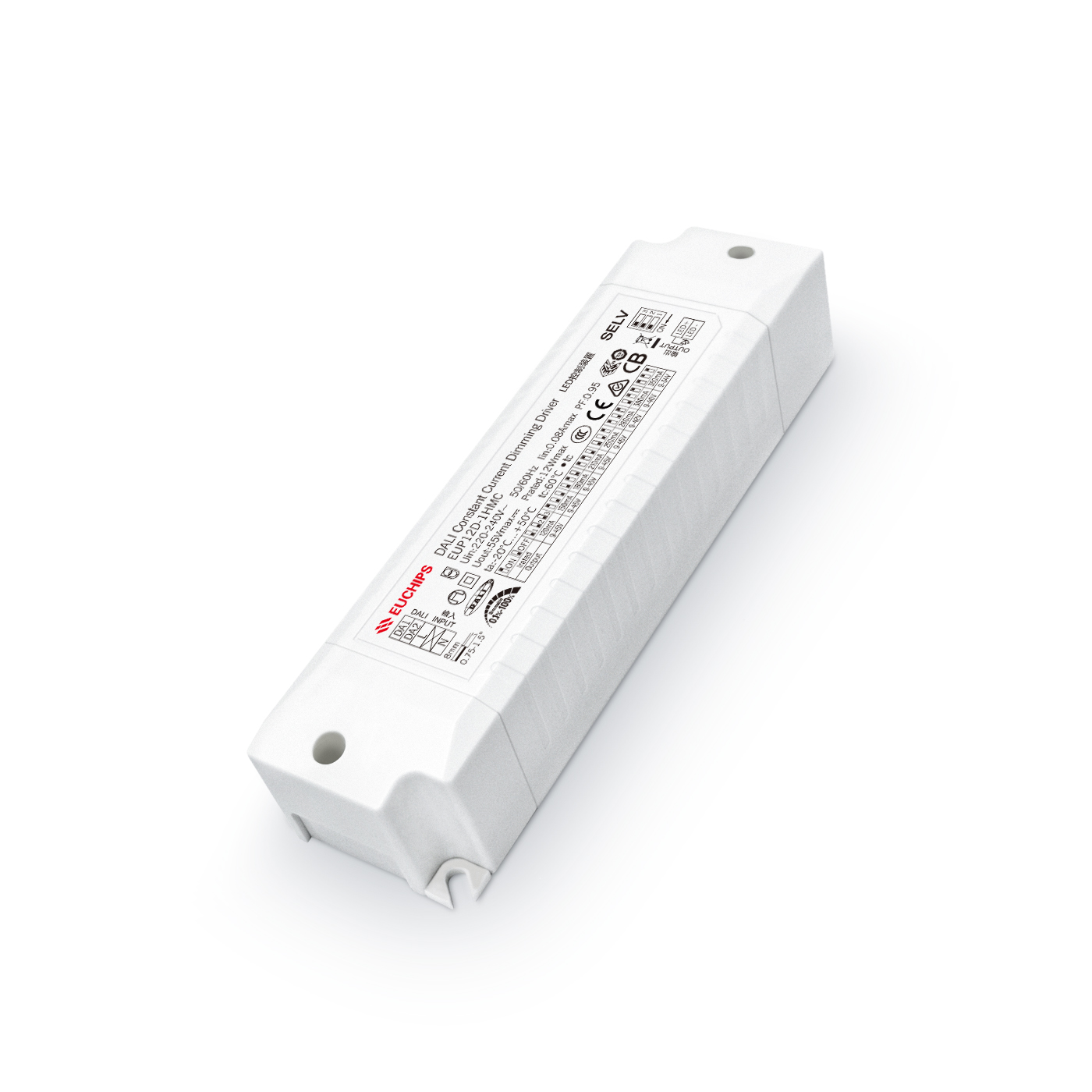

100W 150-500mA DALI恒流调光电源EULP100D-1HMC 输出电流：150-500mA
