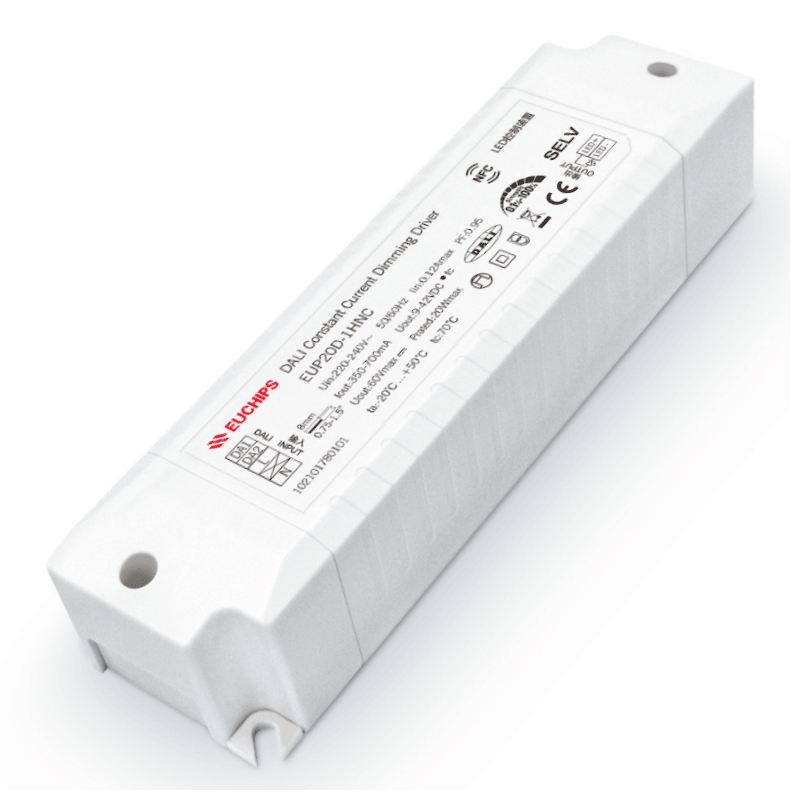

20W 350-700mA 恒流DALI调光电源EUP20D-1HNC
输入电压:220-240VAC
输出电流:350-700mA
输出电压:9-42VDC
输出功率:20W
毛重:110克
尺寸:135*36*25mm
产品型号:EUP20D-1HNC
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
DALI调光电源-EUP20D-1HNC产品特性
概述
EUP20D-1HNC是一款可以提供350-700mA 电流的LED驱动器。输出电流可以过NFC设置, 符合DALI标准协议IEC62386. 用DALI主控调光,曲线平滑、无频闪
● 单通道输出,多级电流输出可选
● 遵循DALI协议标准 IEC62386-207
● 效率高达 85%
● 内建主动式PFC功能
● 短路保护功能,过载保护,过压保护
● 适用于LED室内灯具,比如筒灯,面板灯等
技术参数
型号 |
EUP20D-1HNC |
|
输入 |
效率 |
85%@230VAC, 满载 |
电压 |
220VAC-240VAC |
|
频率 |
50/60Hz |
|
功率因素 |
≥0.95@230VAC, 满载 |
|
THD |
<10%@230VAC,满载 |
|
电流 |
0.12Amax@230VAC |
|
浪涌电流 |
冷启动,12A@230VAC 100us |
|
待机功耗 |
<0.5W |
|
空载功耗 |
<0.5W |
|
启动延时 |
<0.75s, at230Vac (当灯光开始亮起) |
|
输出 |
电流/电压/功率 |
350-700mA / 9-42V / 20W (NFC调电流,出厂默认350mA, 最大带载功率20W) |
电压范围 |
9-42VDC ±5% |
|
通道 |
1 |
|
电流公差 |
±5% |
|
纹波 |
≤34mV |
|
空载输出电压 |
60V Max |
|
功能 |
调光方式 |
DALI |
调光范围 |
0.3%-100% |
|
保护 |
短路 |
关闭输出,排除故障后自恢复 |
过载 |
降低电流打嗝保护,排除故障后自恢复 |
|
过压 |
降低电流打嗝保护,排除故障后自恢复 |
|
安全 &电磁兼容 |
浪涌 |
L-N:1KV |
耐压标准 |
I/P-O/P: 3000VAC/1min/5mA O/P-DALI( Signal port ):1500Vac/1min/<5mA |
|
安全标准 |
IEC/EN62384,IEC/EN61347-1, IEC/EN61347-2-13, GB19510.1, GB19510.14 |
|
电磁兼容 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55015, EN61000-3-2; GB17626.3, 4, 5, 6, 8, 11; GB17743 GB17625.1, 2 |
|
绝缘阻抗 |
5MΩ |
|
其它 |
工作温度 |
-20℃~50℃ |
储存温度、�度 |
-40℃~85℃, 20-90%RH |
|
tc |
70℃ |
|
材质 |
PC |
|
防水等级 |
IP20 |
|
寿命 |
50,000小时@tc:70℃ |
|
质保 |
5年 |
|
开关周期 |
>25,000次 |
|
包装尺寸(重量) |
净重:110g±5%/PCS; 80PCS/Carton; 9.3kg±5%/箱; 外箱尺寸: 456*342*162mm(长*宽*高) |
|
尺寸 |
135*36*25mm(长*宽*高) |
-
-
