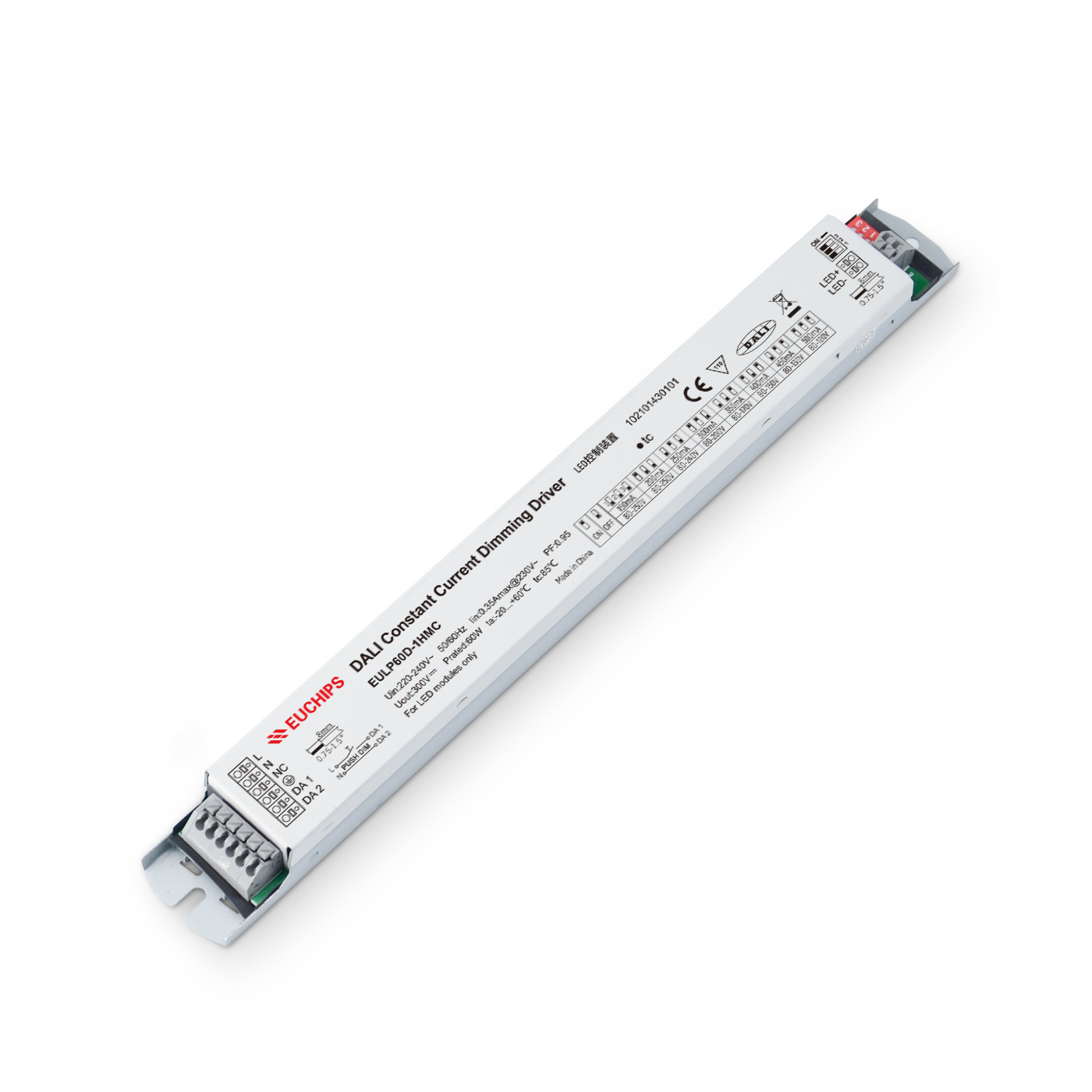

60W 150-500mA 恒流DALI调光电源EULP60D-1HMC
输出电流：150-500mA
输出电压：80-250V
输出功率：60W
输入电压：200-240VAC
输入频率：50/60Hz
效率(典型)：93%
产品型号：EULP60D-1HMC
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
概述
可DIP以开实关现选平择滑，的符调合光DA效LI标果准。协议IEC62386。连接DALI主控或Touch DIM
产品特点
·单通道恒流输出，多级电流可选
·支持DALI软件调节输出电流
·遵循DALI协议标准 IEC62386
·支持Touch DIM功能
·效率高达≥93%
·内建主动式PFC功能
·短路保护，过载保护，过压保护
·适用于LED室内灯具,比如三防灯等
技术参数
|
型号 |
EULP60D-1HMC |
||
|
输入 |
效率
|
≥93%@230VAC, 满载 |
|
|
电压 |
220VAC-240VAC |
||
|
频率 |
50/60Hz
|
||
|
功率因素 |
≥0.95@230VAC, 满载 |
||
|
THD
|
≤10%@230VAC,满载 |
||
|
电流 |
0.35Amax@230VAC |
||
|
空载功耗 |
≤0.5W |
||
|
待机功耗 |
≤0.5W |
||
|
浪涌电流 |
冷启动,40A(50%Ipeak下测twidth=200us)@230VACC
|
||
|
启动延时 |
≤0.5 s, at230Vac (当灯光开始亮起) |
||
|
输出 |
电流/电压/功率 |
150mA/80-250V/37.5W 200mA/80-250V/50W 250mA/80-240V/60W 300mA/80-200V/60W 350mA/80-170V/59.5W 400mA/80-150V/60W 450mA/80-130V/58.5W 500mA/80-120V/60W |
|
|
通道 |
1 |
电流选择表
备注：出厂默认设置电流为150mA(1,2,3在OFF状态) |
|
|
电流公差 |
±5% (150mA ±7%, 200mA ±7%) |
||
|
空载输出电压 |
330VMax |
||
|
功能 |
调光方式 |
DALI, Touch DIM |
|
|
调光范围 |
0.5%-100%
|
||
|
调光曲线 |
对数 |
||
|
频闪 |
无 |
||
|
保护 |
短路
|
无输出和移除后自恢复 |
|
|
过压 |
无输出,排除故障需断电重启 |
||
|
安全 &电磁兼容 |
雷击 |
L-N:1kV L/N-PE:2kV |
|
|
耐压标准 |
I-PE: 1500VAC/1min/5mA O-PE: 1500VAC/1min/5mA |
||
|
安全标准 |
IEC/EN61347-1, IEC/EN61347-2-13, GB19510.1, GB19510.14 |
||
|
电磁兼容 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55015, EN61000-3-2; GB17626.3, 4, 5, 6, 8, 11; GB17743 GB17625.1, 2 |
||
|
绝缘阻抗 |
5MΩ
|
||
|
其它 |
工作温度 |
-20℃~60℃ |
|
|
储存温度、湿度 |
-40℃~85℃, 20-90%RH |
||
|
tc
|
75℃
|
||
|
材质 |
金属 |
||
|
防水等级 |
IP20
|
||
|
寿命 |
50,000小时@tc75℃ |
||
|
质保 |
5年 |
||
|
开关周期 |
>25,000次 |
||
|
包装尺寸(重量) |
净重: 200g ±5%/PCS; 50 PCS/Carton; 10.5kg±5%/箱; 外箱尺寸:498*334*130mm(长*宽*高) |
||
|
尺寸 |
280*30*21mm（长*宽*高） |
||
Touch DIM 功能
1.短按Touch DIM 开关 (<0.5秒) 进行灯的亮暗控制。
2.长按Touch DIM 开关 (>0.5秒) 进行灯具的亮度调节，光是调亮还是调暗，随着每次按压的开关变化而变换。
3.双击Touch DIM 开关（<0.3秒），连接的所有灯具将达到最亮状态。
4.亮度调节范围为1%-100%。
5.具有断电记忆功能，重新上电将恢复到上一次断电的状态。
-
