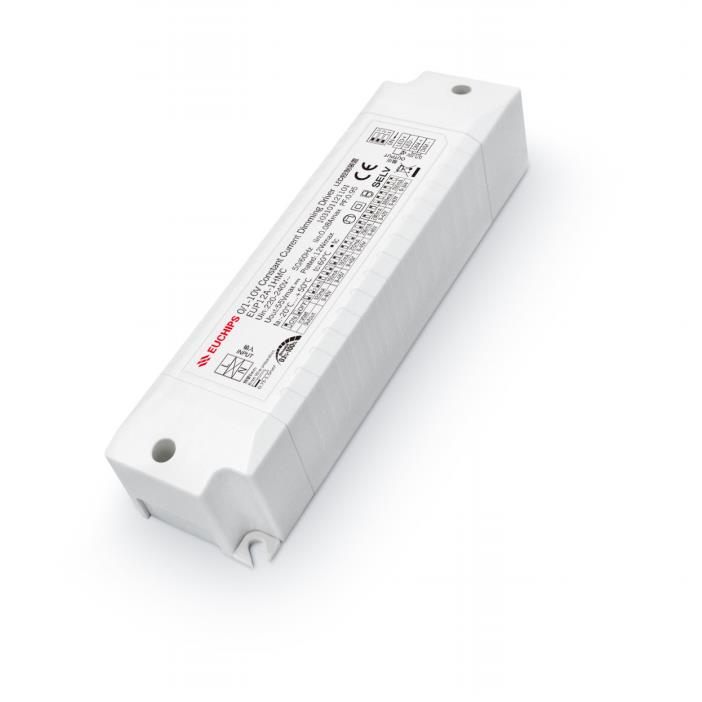

12W 120-350mA 0-10v恒流调光电源EUP12A-1HMC

输入电压:220VAC-240VAC
输入电流:0.09Amax@230VAC
待机功耗:0.5W
输出电压:9V-45V
输出功率:12.6W
调光方式:0/1-10V DIM/PWM/Rx
尺寸:135*36*25mm(长*宽*高)
型号:EUP12A-1HMC

加入询价篮
  • 产品详细
  • 需求订购
  • 规格书下载
  • 认证下载

概述
EUP12A-1HMC是一款恒流输出模式LED驱动器。输出和调光电路完全符合新规定,隔离,确保用户和灯具系统在安装过程中使用。
产品特点
•单通道输出,输出电流电平可通过DIP S.W.选择。
•支持0/1-10V调光功能
•调光范围:0.1-100%,调光效果平滑,无闪烁
•保护:短路、过载
•适用于室内LED照明应用,如筒灯、聚光灯、面板灯等

技术参数

型号

EUP12A-1HMC

输入

效率

84%@230VAC,满载



电压

220VAC-240VAC



频率

50/60HZ



功率因数

0.95@230VAC,满载



THD

<15%@230VAC



电流

0.08Amax@230VAC



待机功耗

<0.5W



浪涌电流

Cold start, 60A@230VAC

输出

电流/电压/功率

120mA/9-45V/5.4W      180mA/9-45V/8.1W

240mA/9-45V/10.8W     300mA/9-42V/12.6W

150mA/9-45V/6.75W     200mA/9-45V/9W

270mA/9-45V/12.15W   350mA/9-36V/12.6W



低频纹波电流(<120Hz)

<3%



通道

1



电流精度

±5%



空载电压

54VDC



电压范围

9-45VDC



启动延时

<1s, at 230Vac

功能

调光方式

0/1-10V DIM/PWM/Rx



调光范围

0.4%-100%可调灭

保护

短路

关闭输出,故障排除后自动恢复



过载

打嗝,故障排除后自恢复。



过压

打嗝,故障排除后自恢复。


浪涌

L-N:0.5KV;



耐受标准

I/P-O/P: 3000VAC/1min/5mA

安全与
电磁兼容

浪涌

L-N:1KV



安全标准

EN61347, GB19510



电磁兼容

EN55015, EN61000-3-2, EN61000-3-3, EN6154



EMC电磁抗扰度

EN61000-4-2,3,4,5,6,8,11; EN61547

其它

工作温度

-20°C~+50°C, 20-50%RH



储存温度

-40°C~85°C, 5-70%RH



Tc

60°C



材质

PC



防水等级

IP20



寿命

50,000 小时回tc:80°C



质保期

5年



开关机次数

>25,000次



装箱尺寸

净重:--g±5%/个;--个/箱;--kg±5%/箱;外箱尺寸:--毫米(长*宽*高)



产品尺寸

135*36*25毫米(长*宽*高]
