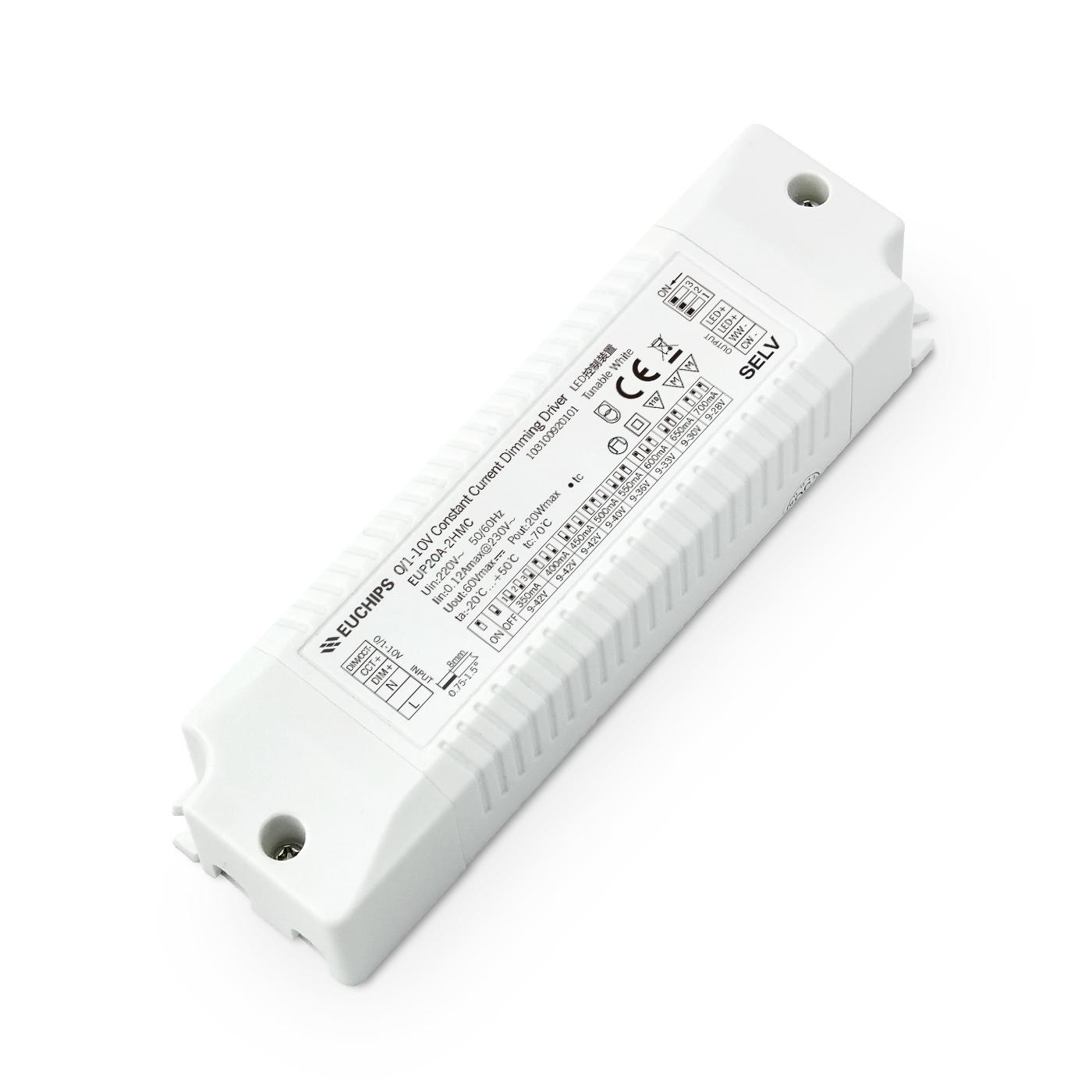

EUP20A-2HMC 是一款调光调色恒流调光驱动器，可以提供350/400/450/500/550/
600/650/700mA 8档电流的LED驱动器。输出电流可以通过DIP拨码开关简易设置。
产品特点
•双道恒流输出，多级电流可选
•效率高达 85%
•内建主动式PFC功能
•短路保护，过载保护，过压保护
•适用于LED室内灯具,比如筒灯，面板灯等
技术参数
|
型号 |
EUP20A-2HMC |
|||
|
输入 |
效率 |
>85%@230VAC,满载 |
||
|
|
电压 |
220VAC-240VAC |
||
|
|
频率 |
50/60HZ |
||
|
|
功率因素 |
>0.95@230VAC,满载 |
||
|
|
THD |
<10%@230VAC,满载 |
||
|
|
电流 |
0.12Amax@230VAC |
||
|
|
待机功耗 |
<0.5W |
||
|
|
浪涌电流 |
冷启动,10A（在 50%Ipeak 下测 twidth=14us）@220VAC |
||
|
输出 |
电流/电压/功率 |
350mA/9-42VDC/14.7W 400mA/9-42VDC/16.8W 450mA/9-42VDC/18.9W |
||
|
|
波纹电流 |
<3% |
电流选择表 |
|
|
|
通道 |
2 |
|
|
|
|
|
|
|
|
|
|
电流精度 |
±5% |
|
|
|
|
空载输出电压 |
60V Max |
|
|
|
|
|
|
|
|
|
|
启动延时 |
<0.75s, at230Vac |
备注：出厂默认设置电流为350mA（1,2,3在OFF状态） |
|
|
功能 |
调光方式 |
0/1-10V |
||
|
|
调光范围 |
0%-100% |
||
|
|
色温值 |
3000k-6000k |
||
|
保护 |
短路 |
关闭输出，排除故障后自恢复 |
||
|
|
过载 |
打嗝，移除故障后自恢复 |
||
|
|
过压 |
打嗝，移除故障后自恢复 |
||
| 安全&电磁兼容 |
浪涌 |
L-N:1KV |
||
|
|
耐压标准 |
I/P-O/P: 3750VAC/1min/5mA |
||
|
|
安全标准 |
EN61347, GB19510 |
||
|
|
电磁兼容 |
EN55015, EN61000-3-2 |
||
|
|
EMC抗扰度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
||
|
其它 |
工作温度 |
-20°C~50°C |
||
|
|
储存温度、湿度 |
-40°C~85°C, 20-90%RH |
||
|
|
tc |
70C@220Vac |
||
|
|
材质 |
PC |
||
|
|
防水等级 |
IP20 |
||
|
|
寿命 |
50,000小时回tc：70°C |
||
|
|
质保 |
5年 |
||
|
|
开关周期 |
>25,000 次 |
||
|
|
包装尺寸（重量） |
净重:110g±5%/PCS； 50PCS/Carton； 6.3kg±5%/箱;外箱尺寸:319*254*136cm（长* 宽*高） |
||
|
|
尺寸 |
150*43*29mm （长*宽*高） |
||
-
