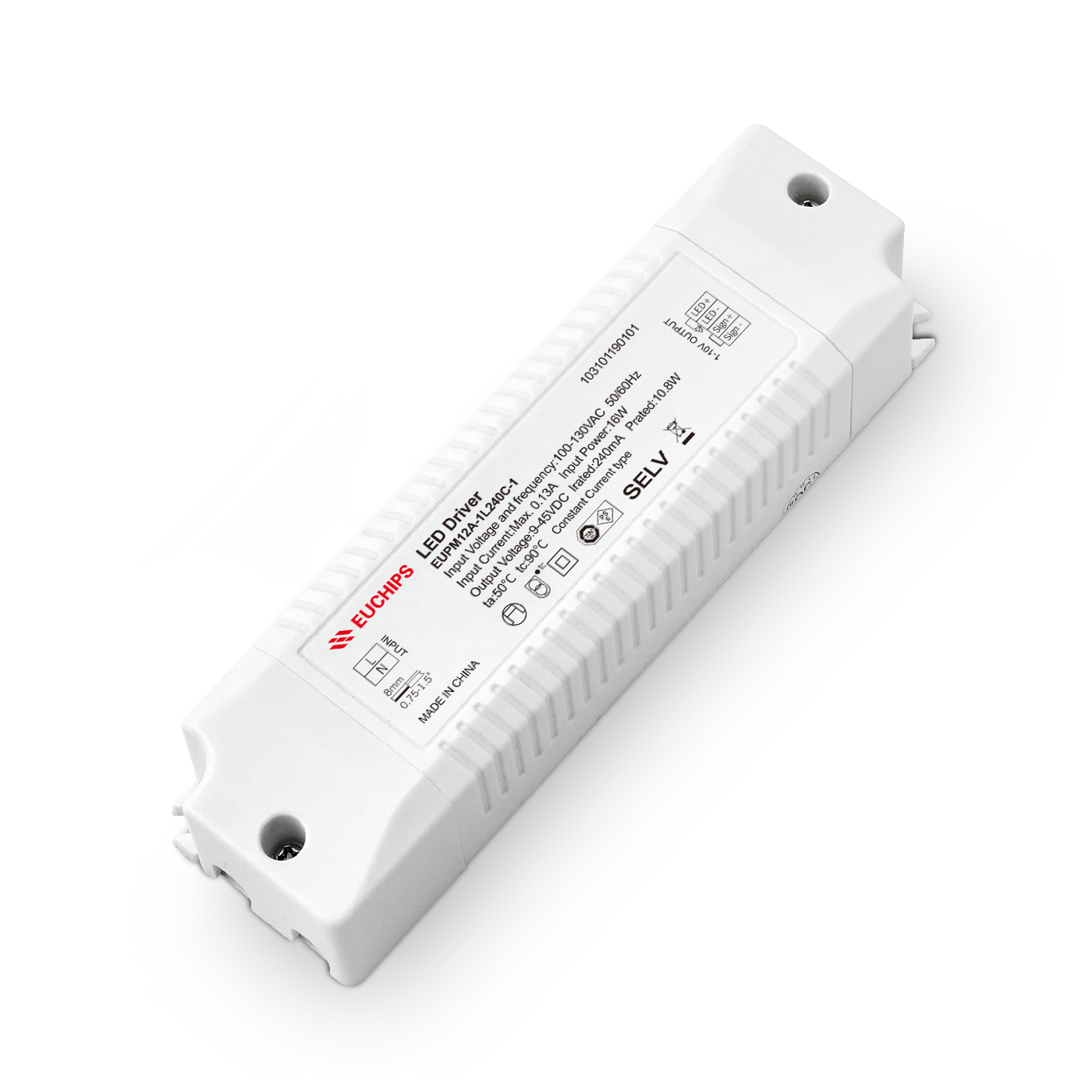

12W 240mA 1-10V调光驱动EUPM12A-1L240C-1
输入电压：100-130V 输出电压：9-45V 输出电流：240mA 调光信号：1-10V有源信号，PWM 型号：EUPM12A-1L240C-1
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
EUPM12A-1L240C-1是一款恒流模式输出的LED驱动器，该驱动器可通过外部1-10VDC有源信号、PWM信号进行调节，实现平滑调光效果。
产品特点
·支持二合一调光模式(1-10V有源信号，PWM)
·宽输入电压100VAC ~130VAC
·内置有源PFC功能
·调光效果平稳，无闪烁现象
·保护:过载、短路
·适用于室内LED照明应用，如筒灯、面板灯等
技术参数：
|
型号 |
EUPM12A-1L240C-1 |
|
|
输入 |
效率 |
80%@110VAC, 满载 |
|
电压 |
100VAC-130VAC |
|
|
频率 |
50/60Hz |
|
|
功率因素 |
＞0.95@110VAC, 满载 |
|
|
THD |
＜15%@110VAC,满载 |
|
|
电流 |
0.13Amax@110VAC |
|
|
浪涌电流 |
冷启动,15A(在 50%Ipeak下测twidth=22us)@110VACC |
|
|
输出 |
电流(mA) |
240 |
|
电压(VDC) |
9-45 |
|
|
功率(W) |
10.8 |
|
|
波纹电流 |
<3% |
|
|
通道 |
1 |
|
|
电流公差 |
±5% |
|
|
空载输出电压 |
50V Max |
|
|
功能 |
调光方式 |
1-10V有源信号，PWM |
|
保护 |
短路 |
关闭输出，排除故障后自恢复 |
|
过载 |
当超过输出电压时，输出电流减小，当负载降低时自动恢复 |
|
|
其它 |
尺寸 |
150*43*29mm（长*宽*高） |
|
重量 |
120g |
|
|
工作温度 |
-20℃~50℃ |
|
|
储存温度、湿度 |
-40℃~85℃, 20-90%RH |
|
-
-
