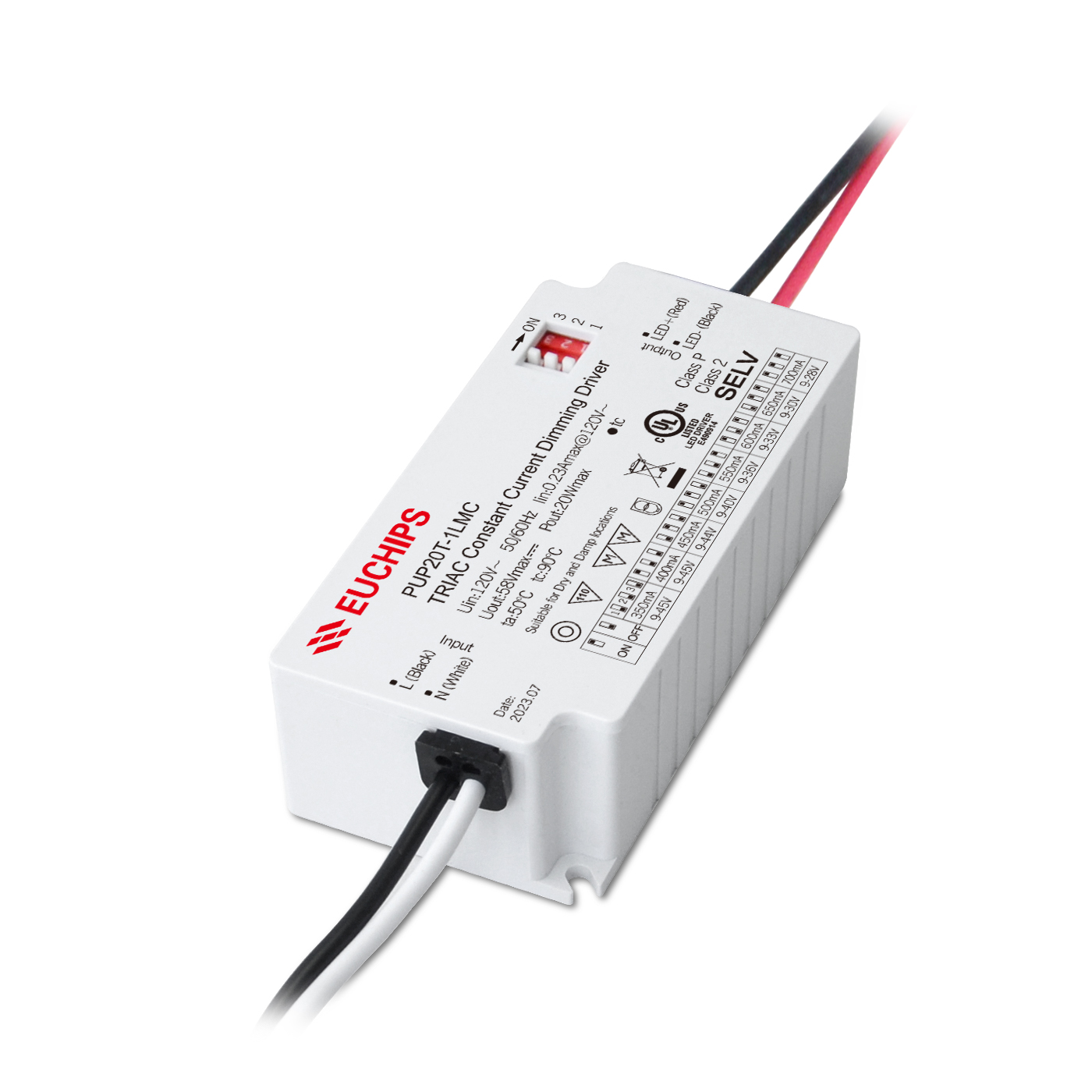

20W 350-700mA 可控硅美规LED调光电源PUP20T-1LMC
输入电压:120-277VAC
输出电流:350-700mA
输出电压:9-45VDC
输出功率:20W
调光方式:Triac
重量(g):96g
产品型号:PUP20T-1LMC
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
可控硅调光电源PUP20T-1LMC-产品特性:
概述
PUP20T-1LMC是一款恒流输出LED可控硅调光电源。这款可控硅恒流调光电源,可以提供350/400/450/500/550/600/650/700mA 8 档电流的LED 驱动器输出电流可以通过DIP 拨码开关简易设置,支持前沿切相和后沿切相调光器,调光曲线平滑。支持短路保护,过载保护,过压保护。
产品特点
●单通道恒流输出,多级电流可选
●支持前沿 (Triac) 和后沿(ELV)调光
●调光电压:120VAC
●Class 2电源, 全防护塑胶外壳
●短路保护,过载保护,过压保护
●适用于LED室内灯具,比如筒灯,射灯,面板灯等
技术参数
产品型号 |
PUP20T-1LMC |
||||
输入 |
效率(典型) |
79%@120VAC, 满载 |
|||
电压
|
120-277VAC |
||||
功率因数 典型 |
0.92@120VAC, 满载 |
||||
电流 |
0.23Amax@120VAC
|
||||
THD(满载)
|
<20%@120VAC,满载 |
||||
浪涌电流 |
Cold start,10A@120VAC |
||||
待机功耗 |
<2.5W |
||||
|
电流/电压/功率 |
350mA/9-45V/15.7W |
450mA/9-44V/19.8W |
550mA/9-36V/19.8W |
650mA/9-30.7V/20W |
|
400mA/9-45V/18W |
500mA/9-40V/20W |
600mA/9-33V/19.8W |
700mA/9-28.5V/20W |
|
输出 |
通道 |
1 |
|||
空载输出电压 |
58V Max |
||||
输出频率 |
2KHz PWM |
||||
|
电流精度 |
±5% |
|||
|
低频纹波电流(<120 Hz)
|
<3%
|
|||
保护 |
过压保护 |
打嗝,移除故障后自恢复 |
|||
过载保护 |
打嗝,移除故障后自恢复 |
||||
短路保护 |
关断输出,移除故障后自恢复 |
||||
安全 与电磁兼容 |
浪涌 |
L-N:0.5kV; |
|||
耐受电压 |
I/P-O/P: 3000VAC/1min/5mA |
||||
安全标准 |
UL8750/UL1310 |
||||
电磁兼容 |
FCC PART 18 |
||||
EMC电磁抗扰度 |
FCC class B(120V) |
||||
功能 |
调光模式 |
TRIAC |
|||
调光范围 |
3%-100% |
||||
其它 |
产品尺寸 |
88.2*43.2*26.5毫米(长*宽*高) |
|||
包装信息 |
净重: 105g±5%/个; 50个/箱; 5.75kg±5%/箱; 外箱尺寸: 234x222x194mm(长*宽*高) |
||||
防水等级
|
IP20 |
||||
工作环境温度 |
-20℃~50℃ |
||||
tc |
90℃ |
||||
相对湿度 |
20~90% RH
|
||||
寿命 |
50,000h@tc:70℃ |
||||
材料 |
PC |
||||
开关机次数 |
>25,000 次 |
-
