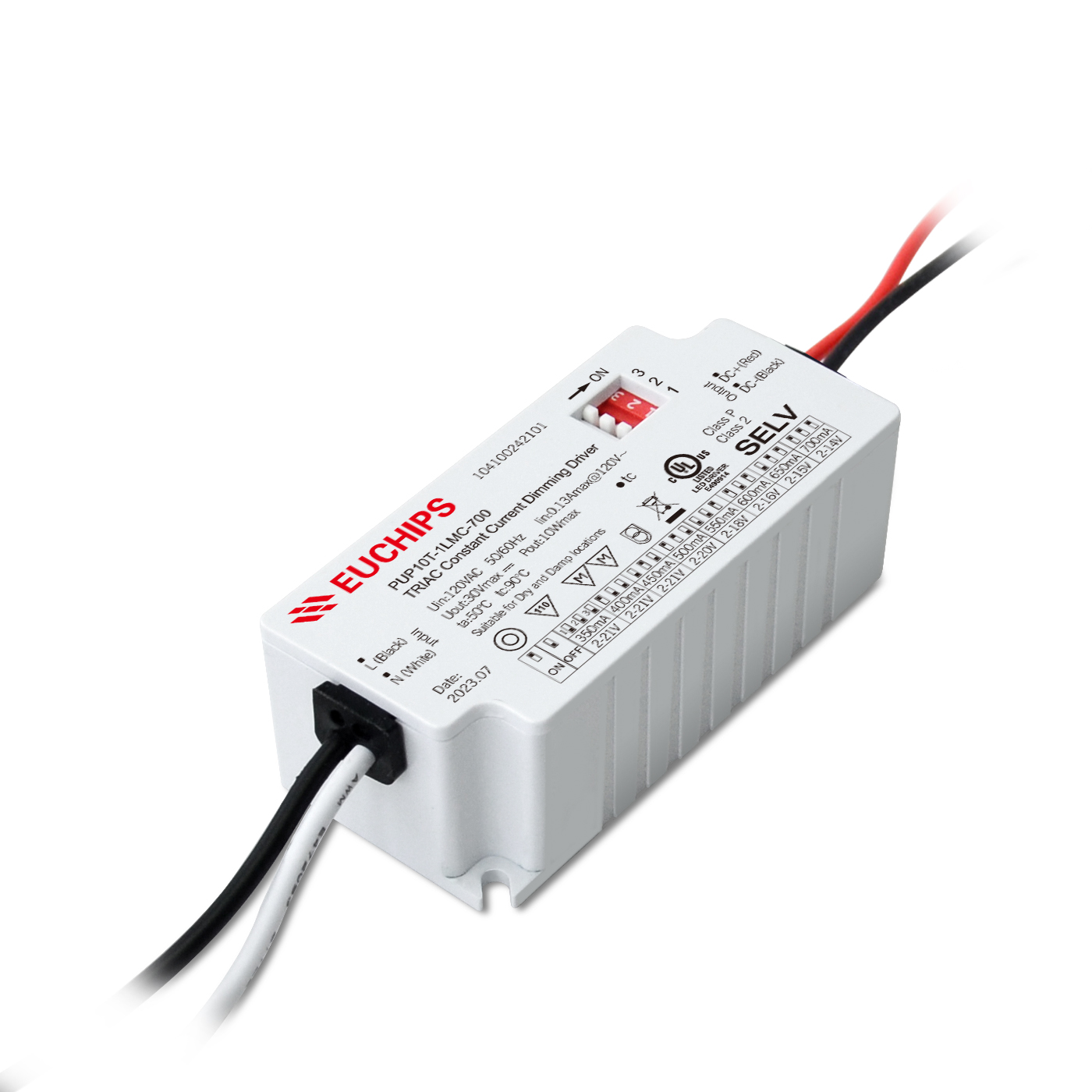

10W 350-700mA 可控硅美规LED调光电源PUP10T-1LMC-700
输入电压:120-277VAC
输出电流:350-700mA
输出电压:2-21VDC
输出功率:10W
调光方式:Triac
重量(g):96g
产品型号:PUP10T-1LMC-700
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
可控硅调光电源PUP10T-1LMC-700-产品特性：
概述
PUP10T-1LMC-700是一款恒流输出LED可控硅调光电源。这款可控硅恒流调光电源，可以提供350/400/450/500/550/600/650/700mA 8 档电流的LED 驱动器输出电流可以通过DIP 拨码开关简易设置，支持前沿切相和后沿切相调光器，调光曲线平滑。支持短路保护，过载保护，过压保护。
产品特点
●单通道恒流输出，多级电流可选
●支持前沿 (Triac) 和后沿(ELV)调光
●调光曲线平滑，无抖动
●Class 2电源, 全防护塑胶外壳
●短路保护，过载保护，过压保护
●适用于LED室内灯具,比如筒灯，射灯，面板灯等
技术参数
|
型号 |
PUP10T-1LMC-700 |
|
|
输入 |
功率 |
70%@120VAC, 满载 |
| 电压 |
120-277VAC |
|
| 频率 |
50/60Hz |
|
| 功率因素 |
0.92@120VAC, 满载 |
|
|
THD |
<20%@120VAC, 满载 |
|
|
电流 |
0.13Amax@120VAC,满载 |
|
| 浪涌电流 |
Cold start, 30A@120VAC |
|
|
输出 |
电流/电压/功率 |
350mA/2-21VDC/7.35W 400mA/2-21VDC/8.4W 450mA/2-21VDC/9.45W 500mA/2-20VDC/10W 550mA/2-18VDC/9.9W 600mA/2-16VDC/9.9W 650mA/2-15VDC/9.75W 700mA/2-14VDC/9.8W |
| 纹波电流 |
<3% |
|
| 通道 |
1 |
|
| 电流公差 |
±5% |
|
| 空载输出电压 |
50V Max |
|
| 启动延时 |
<1s, at 120Vac |
|
|
保护 |
过压保护 |
打嗝，移除故障后自恢复 |
| 短路保护 |
打嗝，移除故障后自恢复 |
|
| 过载保护 |
关断输出，移除故障后自恢复 |
|
|
安全&兼容 |
浪涌 |
L-N:0.5kV; |
| 耐受电压 |
I/P-O/P: 3000VAC/1min/5mA |
|
| 安全标准 |
EN61347-2-13 |
|
| 电磁兼容 |
EN55015 |
|
|
EMC电磁抗扰度 |
EN61000-3-3 EN61000-4-3 EN61000-4-4 EN61000-4-5 |
|
|
功能 |
调光模式 |
TRIAC |
| 调光范围 |
3%-100% |
|
|
Others |
工作温度 |
-20°C~50°C |
| 存储温度，湿度 |
-40°C~85°C, 20-90%RH |
|
|
Tc |
90°C |
|
|
材质 |
PC |
|
|
IP 等级 |
IP20 |
|
|
寿命 |
50,000h@tc:85°C |
|
| 质保 |
5 years |
|
| 开关周期 |
>25,000 times |
|
| 包装尺寸 |
N.W: 96g±5%/PCS; 100PCS/Carton; 10.1kg±5%/Carton; Carton Size: 398x210x208mm(L*W*H) |
|
|
尺寸 |
75*35*26.5mm(L*W*H) |
|
-
40W 500-850mA 可控硅美规LED调光电源PUP40T-1LMC-850 输入电压:120-277VAC
输出电流:500-850mA
输出电压:9-48VDC
输出功率:40W
调光方式:Triac
重量(g):156g
产品型号:PUP40T-1LMC-850
-

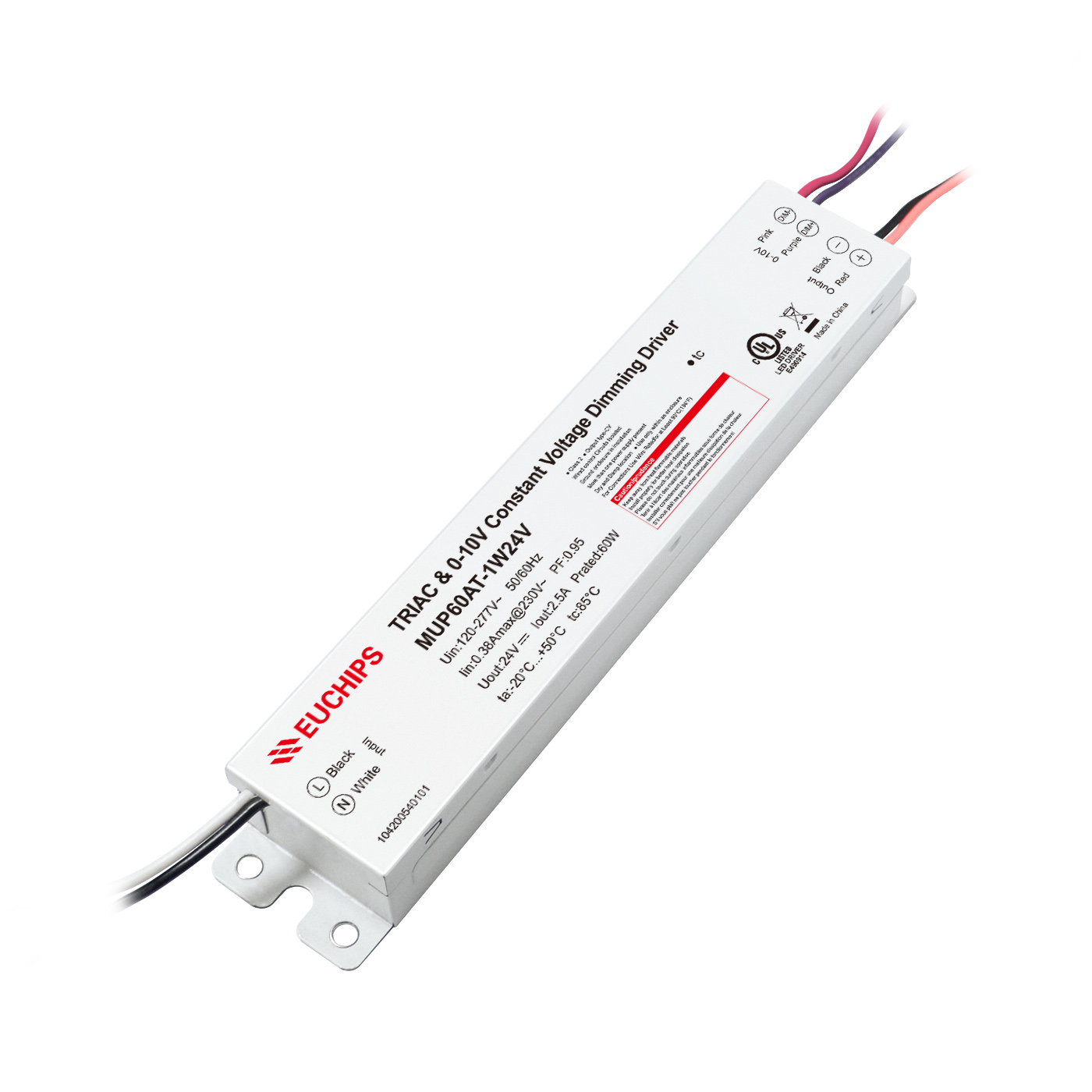

60W 24V 0-10V恒压调光电源MUP60AT-1W24V 输出通道：1
