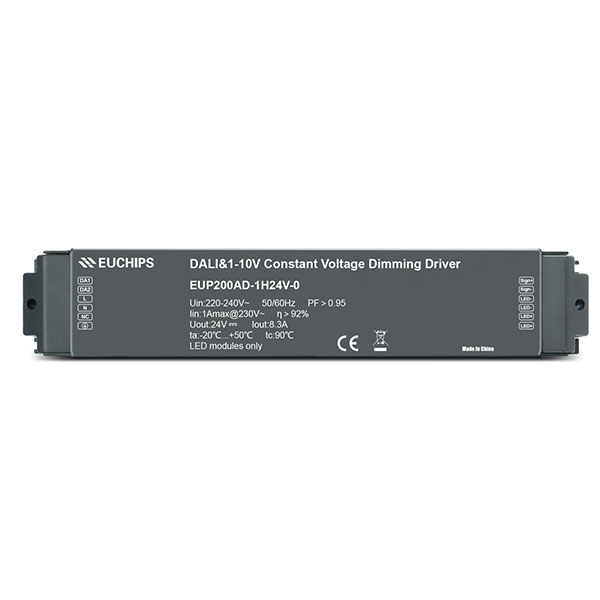

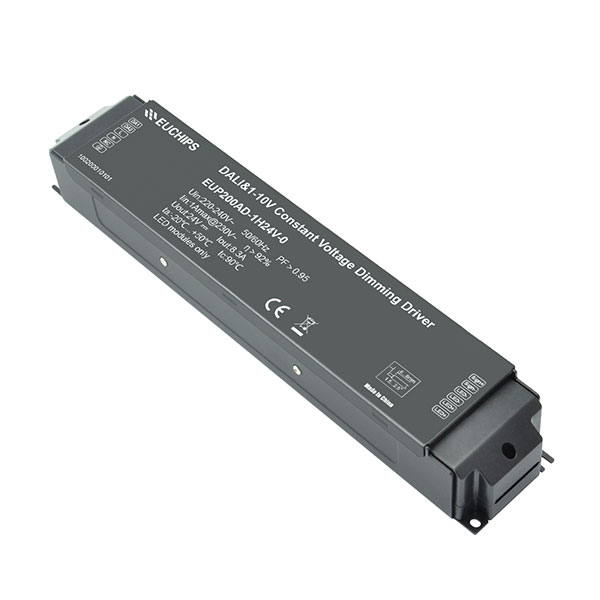

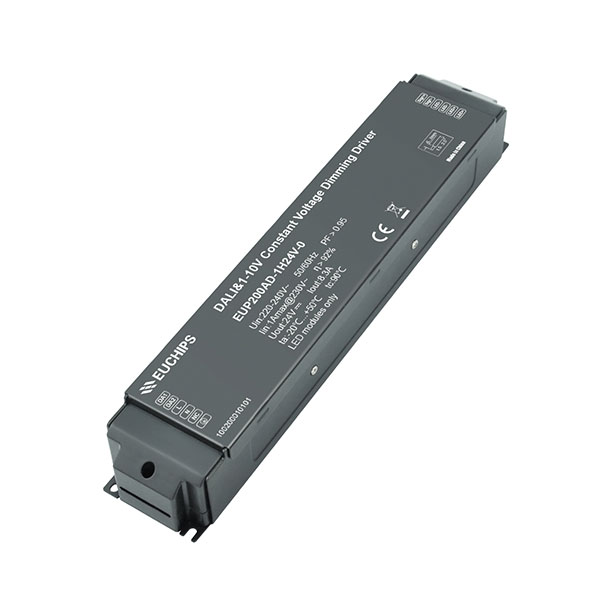

200W 24V DALI调光电源 五合一调光电源EUP200AD-1H24V-0
输出通道：1
输出电压：24VDC
输出电流：8.3A
输出功率：200W
输入电压：220VAC-240VAC
频率：50/60Hz
效率：90%@230VAC,满载
功率因数：＞0.95@230VAC,满载
THD：＜10%@230VAC,满载
产品型号：EUP200AD-1H24V-0
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
200W 24V DALI调光电源 五合一调光-EUP200AD-1H24V-0产品详情
概述
EUP200AD-1H24V-0是一款200W 24V DALI调光电源,五合一调光电源。这款驱动器符合DALI标准协议IEC62386。支持DALI,1-10V有源信号，可调电阻，PWM, Touch DIM多种调光方式。
产品特点
● 单通道恒压输出
● 支持多种调光方式（DALI/1-10V有源信号/可调电阻/PWM/Touch DIM）
● 高电压输入：220VAC ~ 240VAC
● 内建主动式PFC功能
● 调光曲线平滑，无闪烁
● 过温保护；短路保护
● IP20，适用于LED室内灯具,比如LED灯带，投光灯，洗墙灯等
产品参数
|
型号 |
EUP200AD-1H24V-0 |
|
|
输出 |
通道 |
1 |
|
电压 |
24VDC |
|
|
电流 |
8.3A |
|
|
功率 |
200W |
|
|
电压精度 |
±3% |
|
|
纹波 |
400mVp-p |
|
|
输入 |
电压 |
220VAC-240VAC |
|
频率 |
50/60Hz |
|
|
效率 |
90%@230VAC,满载 |
|
|
功率因数 |
＞0.95@230VAC,满载 |
|
|
THD |
＜10%@230VAC,满载 |
|
|
电流 |
1Amax@230VAC |
|
|
浪涌电流 |
冷启动27 A( 在50%Ipeak 下测试 |
|
|
保护 |
过温 |
锁死，去除故障10s后重新上电可恢复 |
|
|
|
|
| 短路 | 打嗝，去除故障后可恢复 | |
|
功能 |
调光方式 |
DALI/Touch DIM /1 - 10V/ 可调电阻/PWM |
|
其它 |
尺寸 |
310*60*45mm （长* 宽* 高） |
|
包装 |
315*268*150mm,10pcs/箱 |
|
|
重量 |
860g |
|
|
工作温度 |
- 20℃ ~ 5 0℃ |
|
|
相对湿度 |
20~90% RH |
|
Touch DIM使用说明
a）长按touch DIM 8s以上，切换为touch DIM模式。
b）短按(< 0.5 s)控制灯具开关。
c）长按Touch DIM 开关 (>0.5秒) 进行灯具的亮度调节，光是调亮还是调暗，随着每次按压的开关变化而变换。
d）双击Touch DIM 开关（<0.3秒），连接的所有灯具将达到最亮状态。
e）亮度调节范围为5%-100%。
f）连续点击三次Touch DIM开关，进入色温调节模式，长按调节色温，其它任意操作降退出色温模式。
g）具有断电记忆功能，重新上电将恢复到上一次断电的状态。
-
