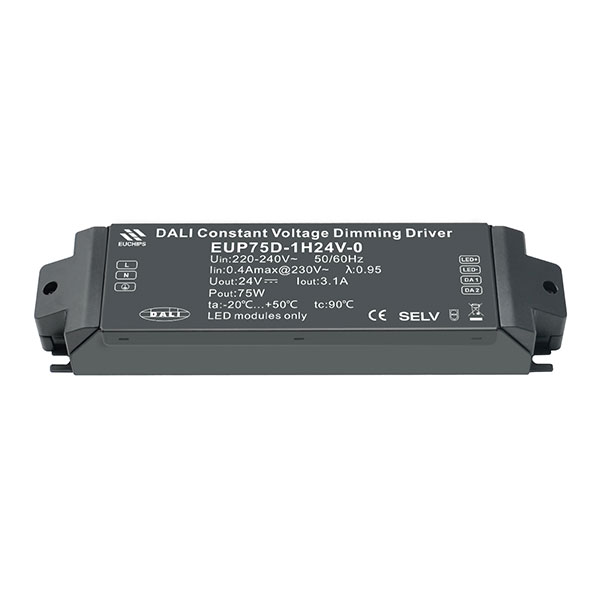

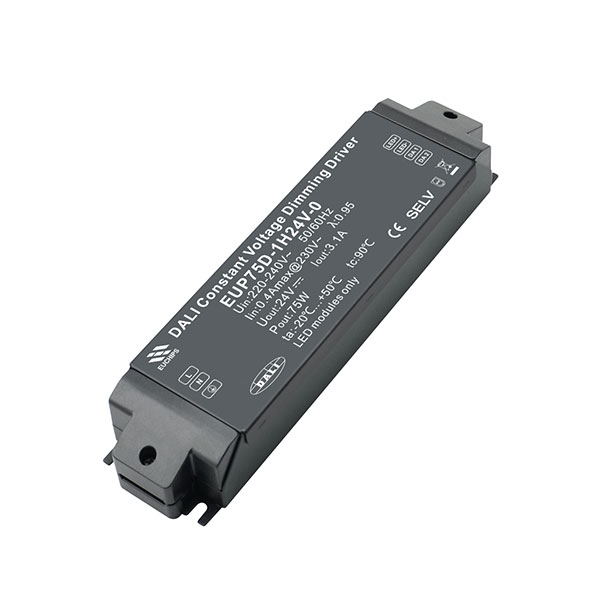

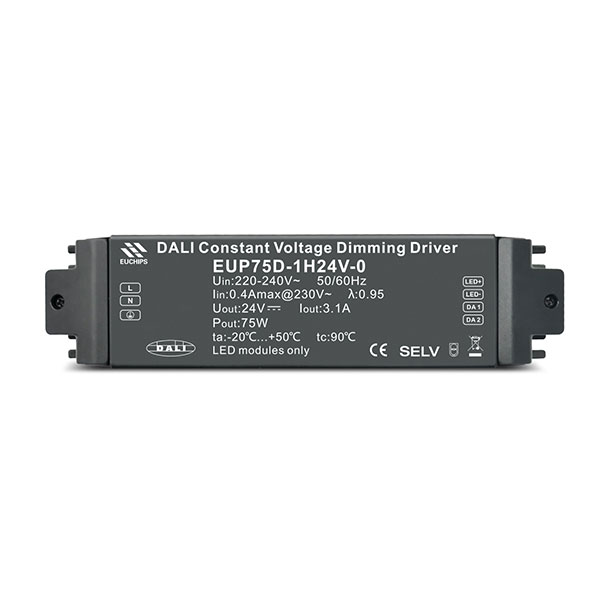

75W 24VDC DALI24V恒压调光电源EUP75D-1H24V-0
输出电压： 24VDC
输出电流： 3.1A
输出功率： 74.4W
电压精度： ±3%
纹波： 240mVp-p
输入电压： 220-240VAC
频率： 50/60Hz
效率(典型) ：85%
产品型号：EUP75D-1H24V-0
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
DALI24V恒压调光电源-EUP75D-1H24V-0产品详情：
概述
EUP75D-1H24V-0是一款可以用于室内的恒压输出LED调光驱动器。符合DALI标准协议IEC62386。这款驱动器可以通过连接DALI主控或Touch DIM可以实现平滑调光的效果。
产品特点
● 单通道恒压输出，最大输出电流为3.1A
● 遵循DALI协议标准 IEC62386
● 支持Touch DIM功能
● 高电压输入：220VAC~240VAC
● 过载保护，过压保护，短路保护 ，过温保护
● 调光曲线平滑，无闪烁
● IP20，适用于室内LED灯具
技术参数
|
型号 |
EUP75D-1H24V-0 |
|
|
输出 |
通道 |
1 |
|
电压 |
24VDC |
|
|
电流 |
3.1A |
|
|
功率 |
74.4W |
|
|
电压精度 |
±3% |
|
|
纹波 |
240mVp-p |
|
|
输入 |
电压 |
220VAC-240VAC |
|
频率 |
50/60Hz |
|
|
效率 |
＞85%@230VAC,满载 |
|
|
功率因数 |
≥0.95@230VAC,满载 |
|
|
电流 |
0.4Amax@230VAC |
|
|
浪涌电流 |
冷启动45A@230VAC |
|
|
保护 |
短路 |
打嗝模式，异常移除后自恢复 |
|
过压 |
打嗝模式，异常移除后自恢复 |
|
|
过载 |
打嗝模式，异常移除后自恢复 |
|
|
过温 |
关闭输出，温度正常后自动恢复 |
|
|
功能 |
调光方式 |
DALI, Touch DIM |
|
其它 |
尺寸 |
213*54*33mm（长*宽*高） |
|
重量 |
460g |
|
|
包装 |
244*223*199mm（长*宽*高），20Pcs/10.5kg/箱 |
|
|
IP等级 |
IP20 |
|
|
工作温度 |
-20℃ ~ 50℃ |
|
|
相对湿度 |
20~90% RH |
|
Touch DIM使用说明
a）长按touch DIM 8s以上，切换为touch DIM模式。
b）短按(< 0.5 s)控制灯具开关。
c）长按Touch DIM 开关 (>0.5秒) 进行灯具的亮度调节，光是调亮还是调暗，随着每次按压的开关变化而变换。
d）双击Touch DIM 开关（<0.3秒），连接的所有灯具将达到最亮状态。
e）亮度调节范围为5%-100%。
f）连续点击三次Touch DIM开关，进入色温调节模式，长按调节色温，其它任意操作降退出色温模式。
g）具有断电记忆功能，重新上电将恢复到上一次断电的状态。
-
-
-
