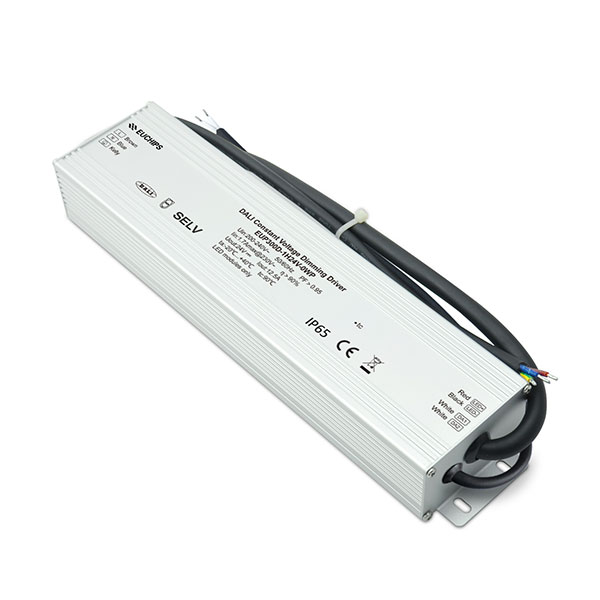

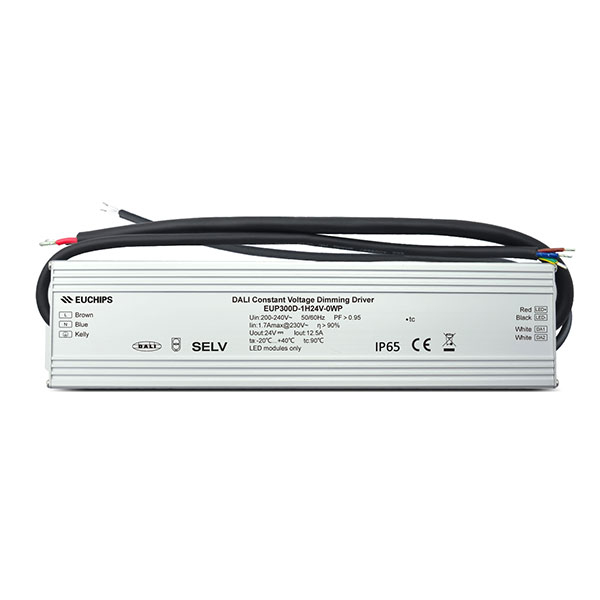

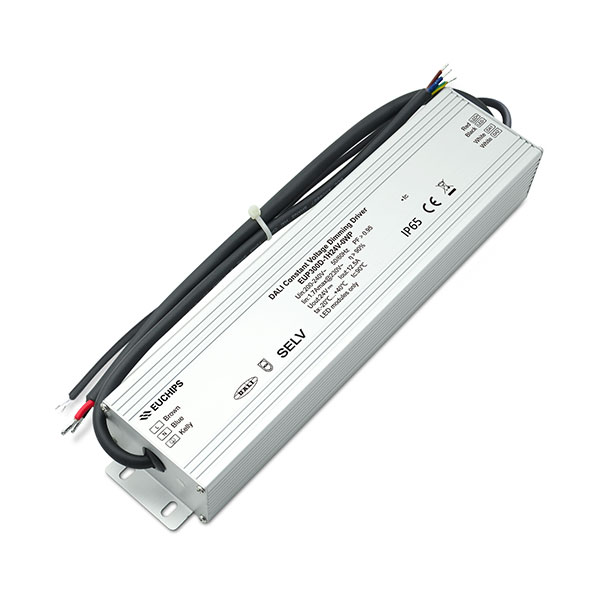

300W 24VDC DALI恒压调光驱动器
输出电压:24VDC
输出电流:12.5A
输出功率:300W
输入电压:200VAC-240VAC
频率:50/60Hz
效率:>90%@230VAC,满载
功率因数:>0.95@230VAC,满载
THD:<15%@230VAC,满载
产品型号:EUP300D-1H24V-0WP
- 产品详细
- 需求订购
- 下载中心
300W 24VDC DALI恒压调光驱动器-产品详情
概述
EUP300D-1H24V-0WP是一款可以用于户外的恒压输出LED调光驱动器。这款驱动器符合DALI 国际标准协议IEC62386,可以通过DALI主控或Touch DIM开关实现平滑调光。
产品特点
● 单通道恒压输出,最大输出电流为12.5A● 遵循DALI协议标准 IEC62386
● 支持Touch DIM功能
● 高电压输入:200VAC ~ 240VAC
● 调光曲线平滑,无抖动
● 高效率达90%
● 过载保护;过压保护;短路保护
● IP65,适用于室外LED灯具
产品参数
型号 |
EUP300D-1H24V-0WP |
|
输出 |
通道 |
1 |
电压 |
24VDC |
|
电流 |
12.5A |
|
功率 |
300W |
|
电压精度 |
±3% |
|
纹波 |
300mVp-p |
|
输入 |
电压 |
200VAC-240VAC |
频率 |
50/60Hz |
|
效率 |
>90%@230VAC,满载 |
|
功率因数 |
>0.95@230VAC,满载 |
|
THD |
<15%@230VAC,满载 |
|
电流 |
1.7Amax@230VAC |
|
浪涌电流 |
冷启动40A(在50%Ipeak下测试twidth=30us)@230VAC |
|
保护 |
短路 |
锁死,去除故障10s后重新上电可恢复 |
过压 |
锁死,去除故障10s后重新上电可恢复 |
|
过功率 |
打嗝,去除故障后可恢复 |
|
功能 |
调光方式 |
DALI/Touch DIM |
其它 |
尺寸 |
317*70*44mm(长*宽*高) |
包装 |
330*90*50mm(长*宽*高) |
|
重量 |
1500g |
|
IP等级 |
IP65 |
|
工作温度 |
-20℃ ~ 40℃ |
|
相对湿度 |
20~90% RH |
Touch DIM使用说明
a)长按touch DIM 8s以上,切换为touch DIM模式。
b)短按(< 0.5 s)控制灯具开关。
c)长按Touch DIM 开关 (>0.5秒) 进行灯具的亮度调节,光是调亮还是调暗,随着每次按压的开关变化而变换。
d)双击Touch DIM 开关(<0.3秒),连接的所有灯具将达到最亮状态。
e)亮度调节范围为5%-100%。
f)连续点击三次Touch DIM开关,进入色温调节模式,长按调节色温,其它任意操作降退出色温模式。
g)具有断电记忆功能,重新上电将恢复到上一次断电的状态。
-
EUP300D-1H24V-0WP 中文说明书11.17.2016.pdf
- 点击此处下载
-
