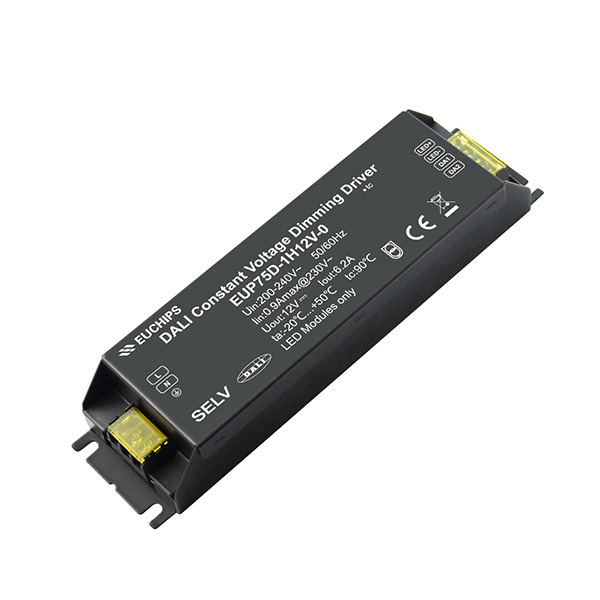

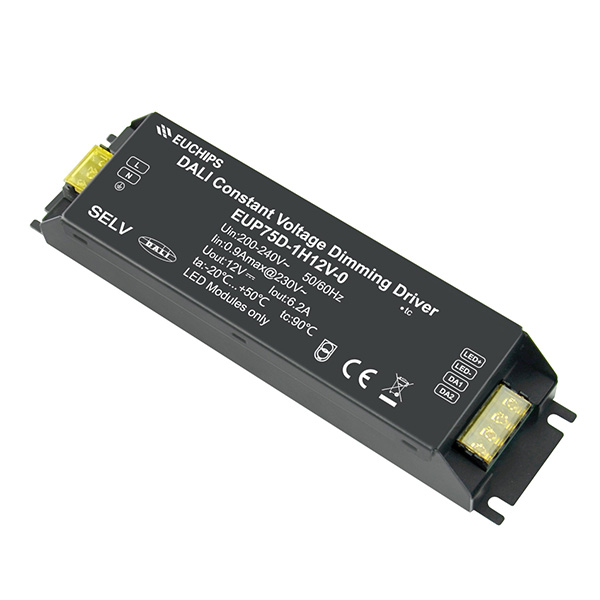

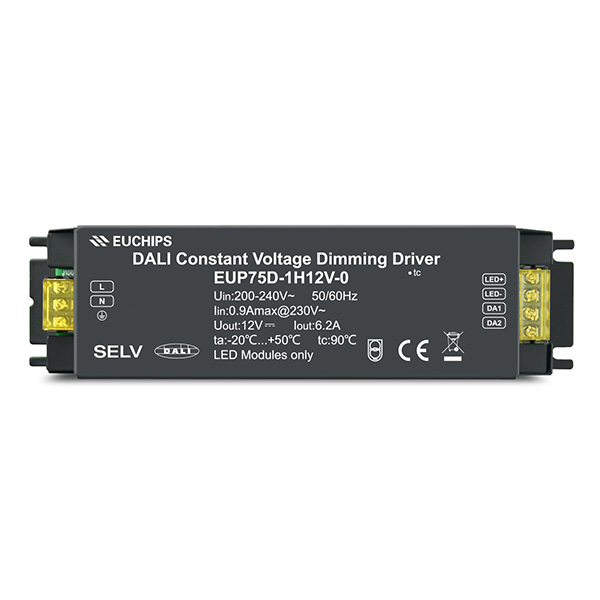

75W 12VDC 恒压DALI调光电源EUP75D-1H12V-0 102200051101
输入电压：200 – 240VAC
输出电流：6.2A
输出电压：12VDC
输出功率：74.4W
TouchDIM:支持
毛重：415克
尺寸：204*54*33mm
产品型号：EUP75D-1H12V-0
- 产品详细
- 需求订购
- 下载中心
恒压DALI调光电源-EUP75D-1H12V-0产品特性
概述
EUP75D-1H12V-0是一款可以用于室内的恒压输出LED调光驱动器。符合DALI标准协议IEC62386。这款驱动器可以通过连接DALI主控或Touch DIM可以实现平滑调光的效果。
产品特点
● 单通道恒压输出，最大输出电流为6.2A
● 遵循DALI协议标准 IEC62386
● 支持Touch DIM功能
● 高电压输入：200VAC~240VAC
● 过载保护，过压保护，短路保护
● IP20，适用于室内LED灯具
技术参数
|
型号 |
EUP75D-1H12V-0 |
|
|
输出 |
通道 |
1 |
|
电压 |
12VDC |
|
|
电流 |
6.2A |
|
|
功率 |
74.4W |
|
|
电压精度 |
±3% |
|
|
纹波 |
120mVp-p |
|
|
输入 |
电压 |
200VAC-240VAC |
|
频率 |
50/60Hz |
|
|
效率 |
＞86%@230VAC,满载 |
|
|
功率因数 |
＞0.5@230VAC,满载 |
|
|
电流 |
0.9Amax@230VAC |
|
|
浪涌电流 |
冷启动40A@230VAC |
|
|
保护 |
短路 |
打嗝模式，异常移除后自恢复 |
|
过压 |
打嗝模式，异常移除后自恢复 |
|
|
过载 |
打嗝模式，异常移除后自恢复 |
|
|
功能 |
调光方式 |
DALI, Touch DIM |
|
其它 |
尺寸 |
204*54*33mm（长*宽*高） |
|
重量 |
415g |
|
|
包装 |
382*222*215mm（长*宽*高），30Pcs/13.5kg/箱 |
|
|
IP等级 |
IP20 |
|
|
工作温度 |
-20℃ ~ 50℃ |
|
|
相对湿度 |
20~90% RH |
|
Touch DIM使用说明
a）长按touch DIM 8s以上，切换为touch DIM模式。
b）短按(< 0.5 s)控制灯具开关。
c）长按Touch DIM 开关 (>0.5秒) 进行灯具的亮度调节，光是调亮还是调暗，随着每次按压的开关变化而变换。
d）双击Touch DIM 开关（<0.3秒），连接的所有灯具将达到最亮状态。
e）亮度调节范围为5%-100%。
f）连续点击三次Touch DIM开关，进入色温调节模式，长按调节色温，其它任意操作降退出色温模式。
g）具有断电记忆功能，重新上电将恢复到上一次断电的状态。
-
EUP75D-1H12V-0 102200051101中文说明书 3.04.000640 V01.pdf
- 点击此处下载
-
