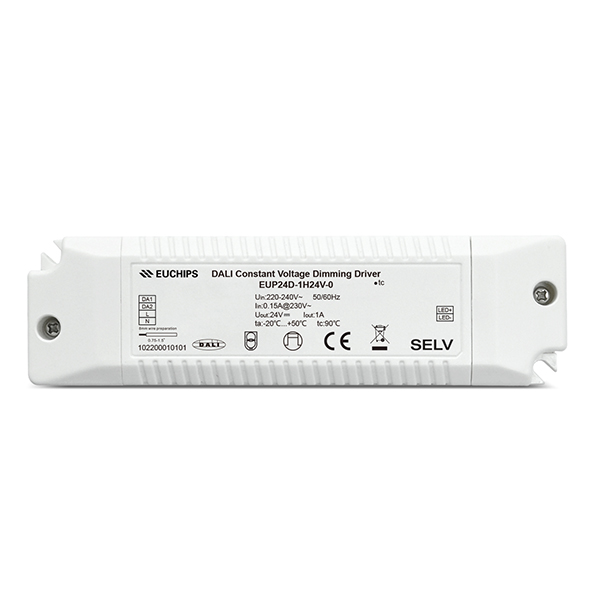

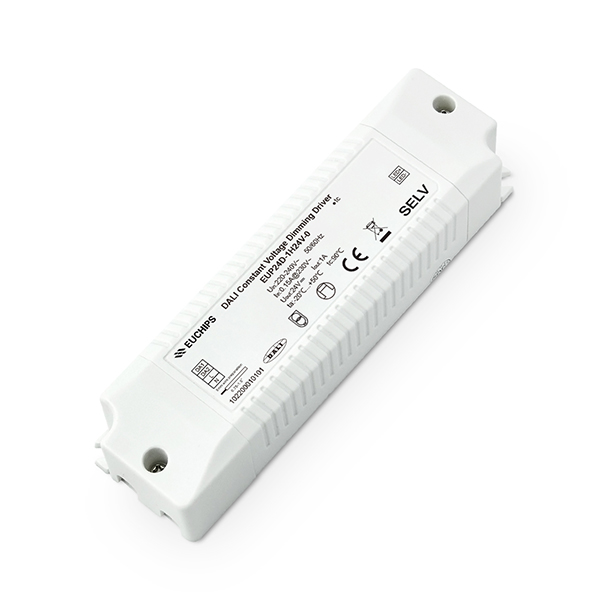

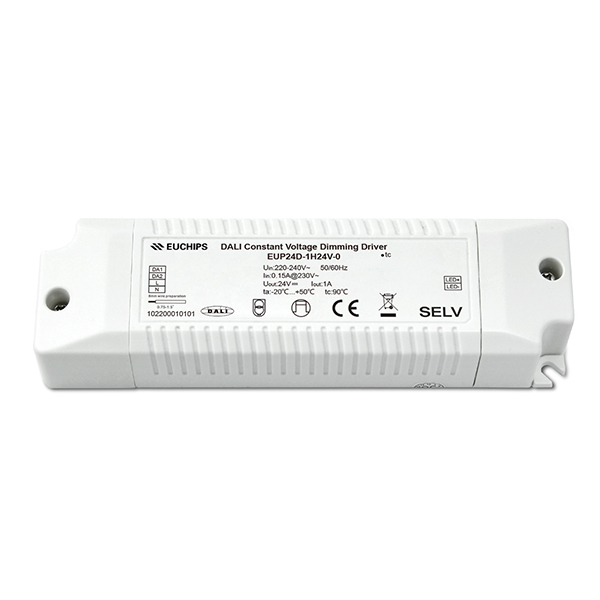

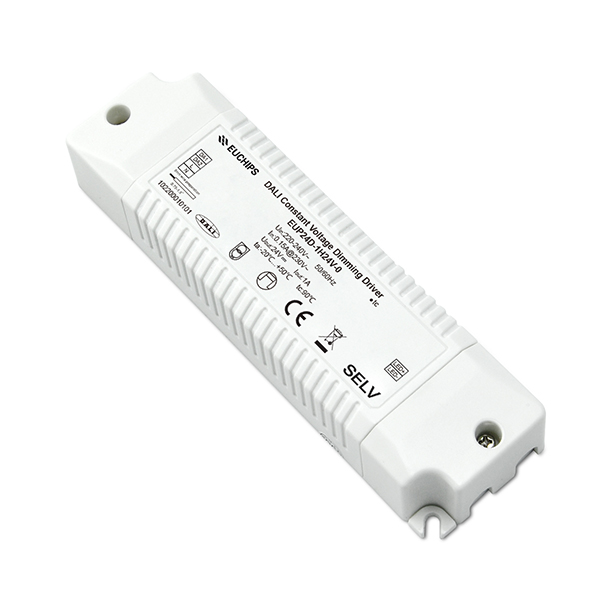

24W 24VDC DALI恒压调光电源 EUP24D-1H24V-0
输入电压:220VAC-240VAC
输出通道：1
输出电压：24VDC
输出电流：1A
输出功率：24W
电压精度：±3%
频率:50/60Hz
效率:＞85%@230VAC,满载
功率因数:＞0.95@230VAC,满载
THD:＜10%@230VAC,满载
产品型号：EUP24D-1H24V-0
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
24W 24VDC DALI恒压驱动电源-EUP24D-1H24V-0产品详情
概述
EUP24D-1H24V-0是一款可以用于室内的24W 24VDC DALI恒压调光电源。符合DALI标准协议IEC62386。这款驱动器可以通过连接DALI主控或Touch DIM可以实现平滑的调光效果。
产品特点
●单通道恒压输出，最大输出电流为1A
●遵循DALI协议标准 IEC62386
●支持Touch DIM功能
●过温保护，短路保护，过载保护
●调光曲线平滑，无闪烁
●IP20，适用于室内LED灯具
技术参数
|
型号 |
EUP24D-1H24V-0 |
|
|
输出 |
通道 |
1 |
|
电压 |
24VDC |
|
|
电流 |
1A |
|
|
功率 |
24W |
|
|
电压精度 |
±3% |
|
|
输入 |
电压 |
220VAC-240VAC |
|
频率 |
50/60Hz |
|
|
效率 |
＞85%@230VAC,满载 |
|
|
功率因数 |
＞0.95@230VAC,满载 |
|
|
THD |
＜10%@230VAC,满载 |
|
|
电流 |
0.15Amax@230VAC |
|
|
浪涌电流 |
冷启动15A(在50%Ipeak下测twidth=40us)@230VAC |
|
|
保护 |
过温 |
关闭输出，温度正常后自动恢复 |
|
短路 |
关断输出，故障移除后自恢复 |
|
|
过载 |
关断输出，故障移除后自恢复 |
|
|
功能 |
调光方式 |
DALI, Touch DIM |
|
其它 |
尺寸 |
150*43*29mm（长*宽*高） |
|
重量 |
150g |
|
|
IP等级 |
IP20 |
|
|
工作温度 |
-20℃ ~ 50℃ |
|
|
相对湿度 |
20~90% RH |
|
Touch DIM使用说明
a）长按touch DIM 8s以上，切换为touch DIM模式。
b）短按(< 0.5 s)控制灯具开关。
c）长按Touch DIM 开关 (>0.5秒) 进行灯具的亮度调节，光是调亮还是调暗，随着每次按压的开关变化而变换。
d）双击Touch DIM 开关（<0.3秒），连接的所有灯具将达到最亮状态。
e）亮度调节范围为5%-100%。
f）连续点击三次Touch DIM开关，进入色温调节模式，长按调节色温，其它任意操作降退出色温模式。
g）具有断电记忆功能，重新上电将恢复到上一次断电的状态。
-
