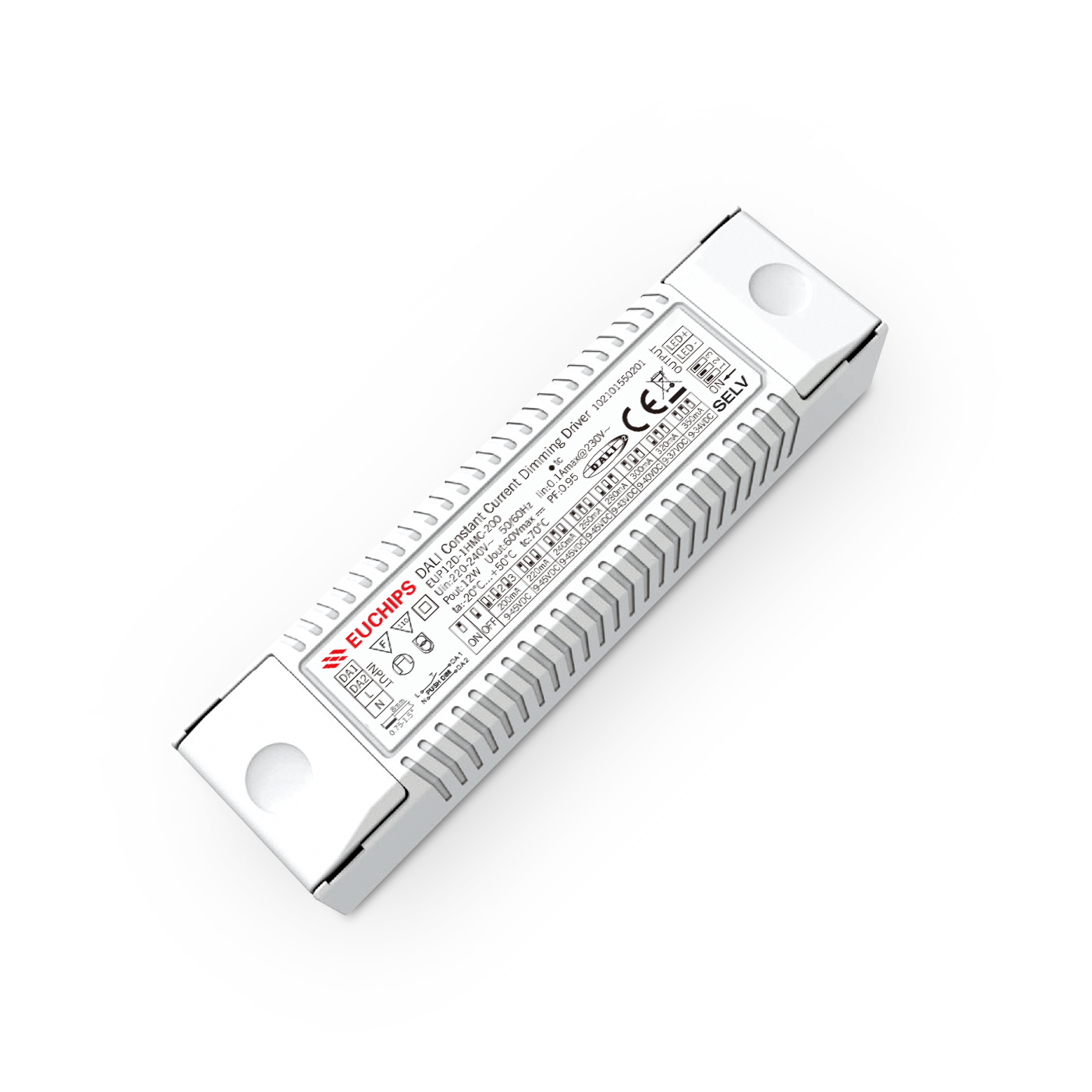

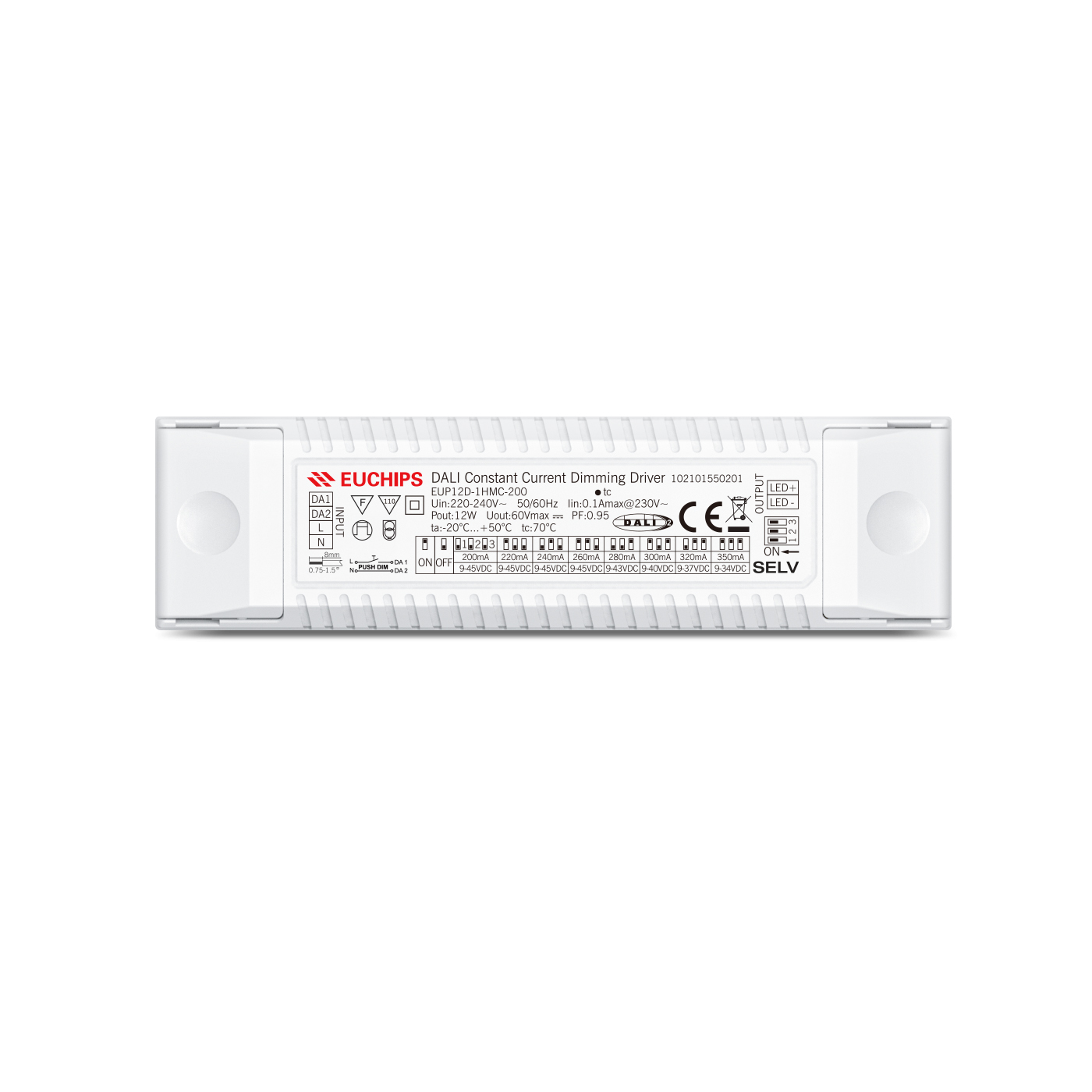

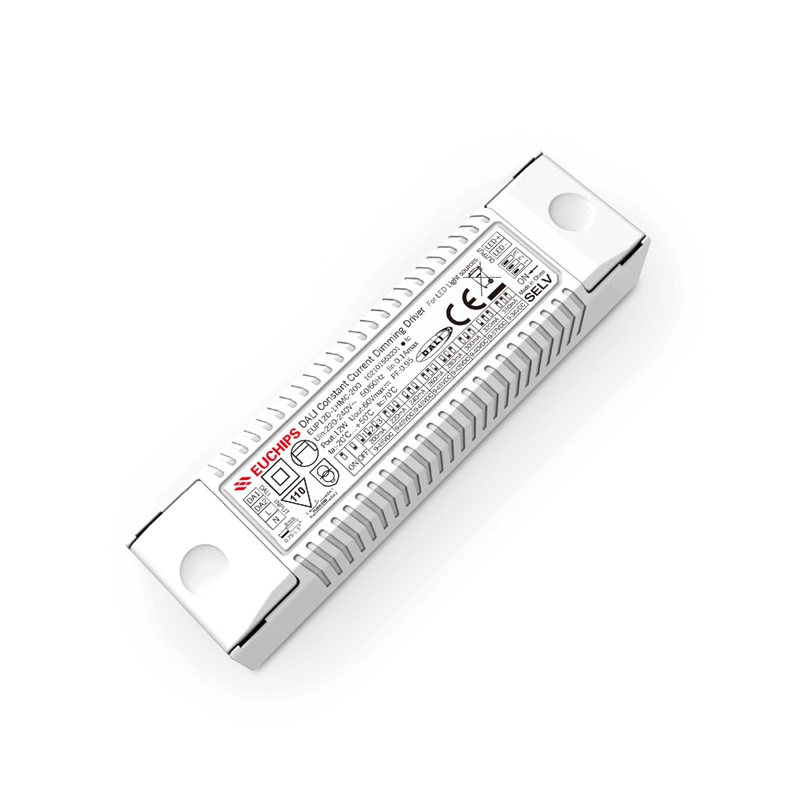

12W 200-350mA DALI恒流调光电源 EUP12D-1HMC-200
输出电压：9-45VDC
输出电流：200-350mA
输出功率：12W
输入电压：220-240VAC
效率：82%
型号： EUP12D-1HMC-200
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
概述
EUP12D-1HMC-200是一款可以提200/220/240/260/280/300/320/350mA 8档电流的
LED驱动器。输出电流可以过DIP拨码开关简易设置, 符合DALI标准协议IEC62386. 用DALI主控/Touch DIM(Push DIM)开关调光，曲线平滑、无闪烁。
产品特点
· 单通道恒流输出，多级电流可选
· 遵循DALI协议标准 IEC62386-207
· 支持Touch-DIM功能
· 高电压输入：220VAC ~ 240VAC
· 内建主动式PFC功能
· 短路保护，过载保护,空载保护
· 适用于LED室内灯具,比如筒灯，射灯，面板灯等
技术参数
|
型号 |
EUP12D-1HMC-200 |
||
|
输入 |
效率 |
>82%@230VAC, 满载 |
|
|
电压 |
220VAC-240VAC |
||
|
频率 |
50/60Hz |
||
|
功率因素 |
0.95@230VAC, 满载 |
||
|
THD |
<10%@230VAC,满载 |
||
|
电流 |
0.1Amax@230VAC, 满载 |
||
|
浪涌电流 |
冷启动,8A(在 50%Ipeak下测twidth=10us)@230VACC |
||
|
输出 |
电流/电压/功率 |
200mA/9-45VDC/9W 240mA/9-45VDC/10.80W 280mA/9-43VDC/12.4W 320mA/9-37VDC/11.84W 220mA/9-45VDC/9.9W 260mA/9-45VDC/11.7W 300mA/9-40VDC/12W 350mA/9-34VDC/11.9W |
|
|
通道 |
1 |
电流选择表
备注：出厂默认设置电流为200mA(1,2,3在OFF状态) |
|
|
电流公差 |
±5% |
||
|
待机功耗 |
<1W |
||
|
空载输出电压 |
60V Max |
||
|
启动延时 |
<0.75s, at230Vac(灯光开始亮起) |
||
|
功能 |
调光方式 |
DALI，Touch DIM(Push DIM) |
|
|
调光范围 |
0.1%-100% |
||
|
调光曲线 |
对数曲线 |
||
|
频闪 |
无频闪 |
||
|
保护 |
短路 |
短路无输出，排除故障输出正常 |
|
|
过载 |
电流下降，排除故障输出正常 |
||
|
安全 |
浪涌 |
L-N:500V |
|
|
耐压标准 |
I/P-O/P: 1500VAC |
||
|
DALI 标准
|
IEC 62386-101: 2014, IEC 62386-102: 2014; IEC 62386-207: 2009, DALI 2.0 |
||
|
其它 |
工作温度 |
-20℃~50℃ |
|
|
储存温度、湿度 |
-40℃~85℃, 20-90%RH |
||
|
tc |
70℃ |
||
|
材质 |
PC |
||
|
防水等级 |
IP20 |
||
|
寿命 |
30,000小时@tc:70℃ |
||
|
质保 |
3年 |
||
|
开关周期 |
>150,000次 |
||
|
包装尺寸 |
515*235*140mm(长*宽*高), 9.5Kg/箱/100PCS |
||
|
尺寸 |
110*30*22.5mm（长*宽*高） |
||
|
毛重 |
90克 |
||
-
