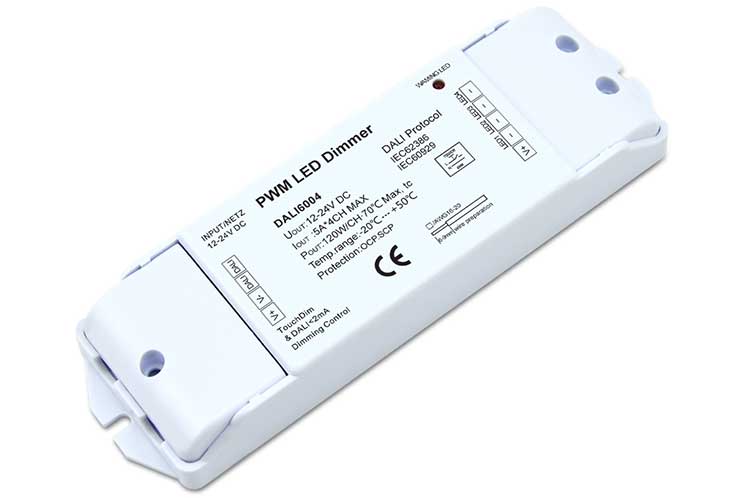

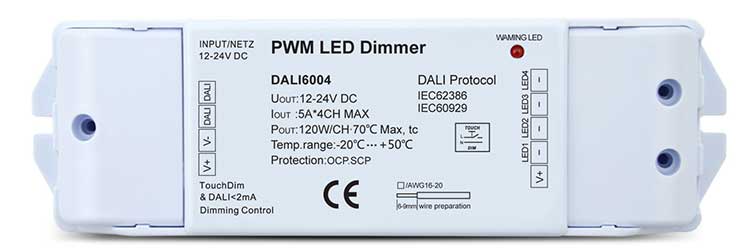

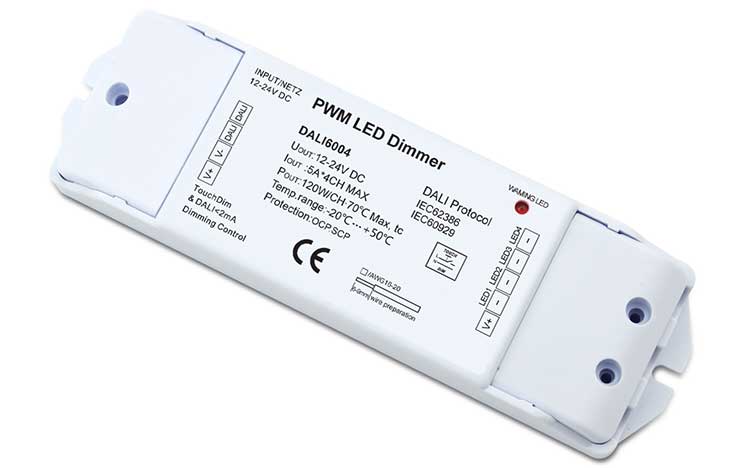

12-24V 4通道5A恒压DALI解码器DALI6004
输入电压：12-24VDC
输出电流：5A*4通道
输出电压：12-24VDC
输出功率：60-120*4W
TouchDIM：支持
毛重：112克
尺寸：167*51*23mm
产品型号：DALI6004
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
恒压DALI解码器-DALI6004产品特点:
● PWM 输出最大电流5A/CH
● DALI 数字控制输入，调光控制LED 模块
● 寻址输出通道
● 支持 Touch DIM,可以手动调光
● 调光从 0-100％的范围内，(LED 亮度在1%启动)
● 适用于直流电源
● 短路保护，过载保护
● 安全等级 2
● 4 通道12-24VDC 恒压输出
型号: DALI6004
| 技术数据： | ||||
|
参数 |
Min.* |
Nom.* |
Max. |
Unit |
|
输入电压范围 |
12 |
12-24 |
24 |
Vdc |
|
Touch DIM AC输入电压范围 |
5 |
- |
290 |
VAC |
|
Touch DIM AC输入电压频率范围 |
45 |
- |
65 |
Hz |
|
12-24V直流电输入电流 |
- |
- |
5 |
A/ ch |
|
输出功率（4通道功率输出，合计） |
0.1 |
4 x 60-120 |
4 x 120 |
W |
|
输出电压 |
12 |
12-24 |
24 |
Vdc |
|
输出电流 |
- |
- |
5 |
A/ ch |
|
峰值电流 |
- |
- |
6 |
A/ ch |
|
调光控制（调光）DALI协议 |
IEC62386 |
|||
|
外壳温度 |
- |
- |
70 |
℃ |
|
环境温度 |
-20 |
- |
50 |
℃ |
|
保护 短路保护 |
|
|
|
|
|
过载保护 |
|
|
|
|
|
|
|
|
|
|
Touch DIM功能说明
1.长按Touch DIM 8s以上，切换为Touch DIM模式。
2.短按Touch DIM 开关 (<0.5秒) 进行灯的亮暗控制。
3.长按Touch DIM 开关 (>0.5秒) 进行灯具的亮度调节，光
是调亮还是调暗，随着每次按压的开关变化而变换。
4.双击Touch DIM 开关（<0.3秒），连接的所有灯具将达到最亮状态。
5.亮度调节范围为1%-100%。
6.具有断电记忆功能,重新上电将恢复到上一次断电的状态。
-
12-48V 4通道3A恒压DALI解码器DALI6004E1 输入电压：12-48VDC
输出电流：3A*4通道
输出电压：12-48VDC
输出功率：48-144*3W
TouchDIM：支持
毛重：112克
尺寸：167*51*23mm
产品型号：DALI6004E1 -
12-24V 3通道6A恒压DALI解码器 DALI6003E1 输入电压：12-24VDC
输出电流：6A*3CH
输出电压：12-24VDC
输出功率：72-144*3W
环境温度：-20~50℃
TouchDIM：支持
毛重：112克
尺寸：167*51*23mm
产品型号：DALI6003E1 -
12-24V 1通道10A恒压DALI解码器DALI6010 输出电压： 12-24VDC
输出电流： 10A
输出功率： 120W-240W
通道： 1
输入电压： 12-24VDC
调光方式： DALI/Touch DIM
产品型号：DALI6010 -
12-24V 1通道10A恒压DALI解码器 DIM101D-DIN 输入电压：12-24VDC
输入信号：DALI调光信号/Touch DIM
输出电流：10A * 1路，最大10A
输出通道：1个通道
输出功率：120W(12V)/240W(24V)
调光输出：PWM脉冲调光
调光范围：0-100%
安装方式：导轨或螺丝固定
产品型号：DIM101D-DIN
