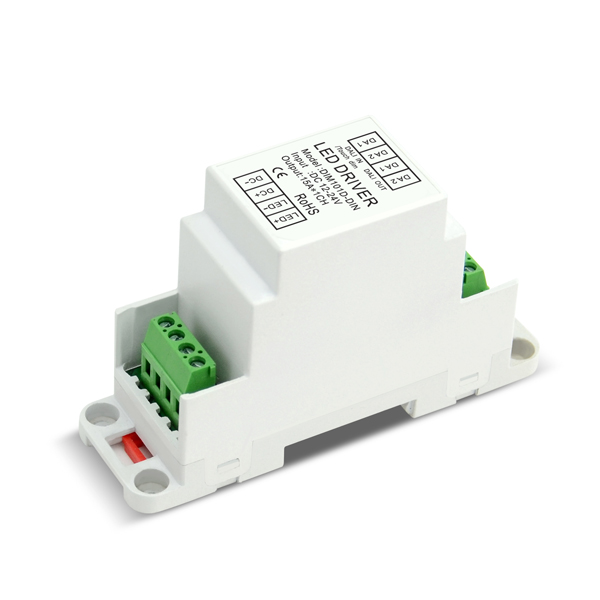

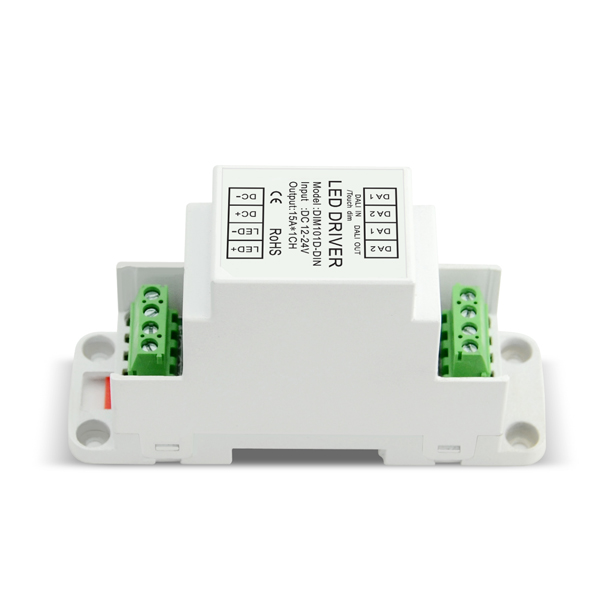

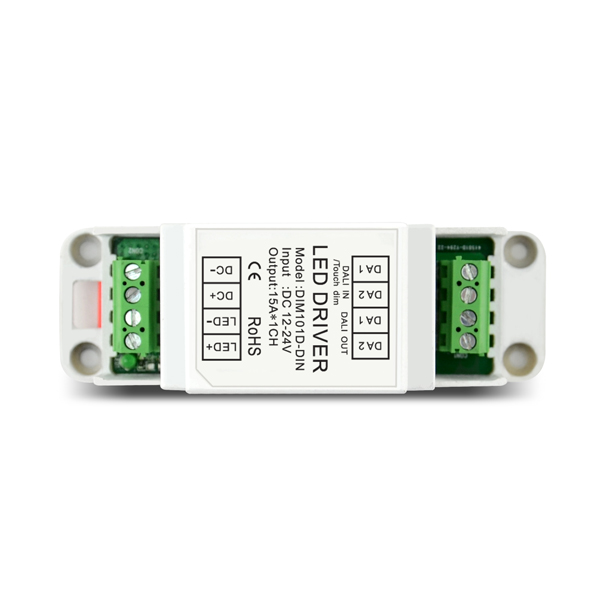

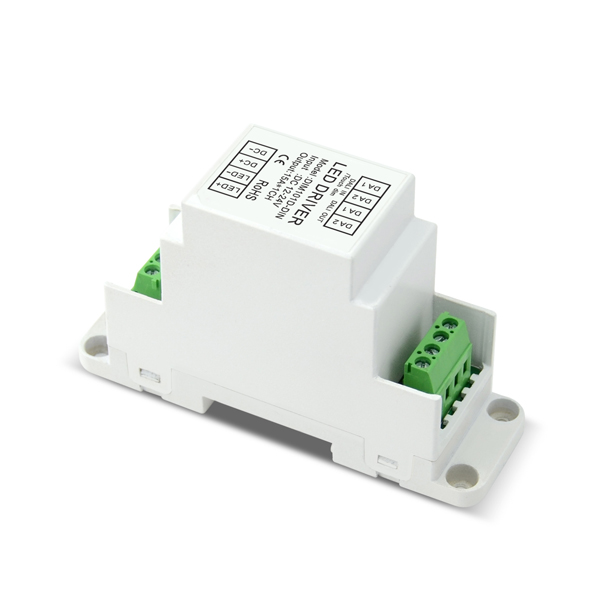

12-24V 1通道10A恒压DALI解码器 DIM101D-DIN
输入电压：12-24VDC
输入信号：DALI调光信号/Touch DIM
输出电流：10A * 1路，最大10A
输出通道：1个通道
输出功率：120W(12V)/240W(24V)
调光输出：PWM脉冲调光
调光范围：0-100%

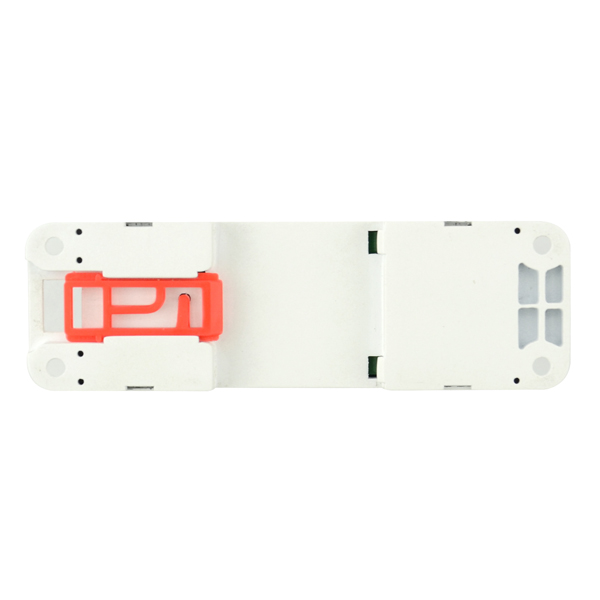

安装方式：导轨或螺丝固定
产品型号：DIM101D-DIN
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
恒压DALI解码器-DIM101D-DIN产品特性
● 支持DALI标准协议IEC62386。
● PWM输出，单通道最大电流10A。
● 支持TOUCH DIM，可手动调光。
● 支持短路、过流及过温保护功能。
● 采用直流电源供电。
技术参数
|
产品型号 |
DIM101D-DIN |
|
输入电压 |
12-24VDC |
|
输入信号 |
DALI调光信号/Touch DIM |
|
输出电流 |
10A * 1路，最大10A |
|
输出通道 |
1个通道 |
|
输出功率 |
120W(12V)/240W(24V) |
|
调光输出 |
PWM脉冲调光 |
|
调光范围 |
0-100% |
|
安装方式 |
导轨或螺丝固定 |
|
安装轨道 |
TS-35/7.5或TS-35/15 |
|
产品尺寸 |
112(长)*35(宽)*67(高)毫米 |
|
包装尺寸 |
354(长)*234(宽)*232(高)毫米； 60Pcs/6.5kg/箱 |
|
毛重 |
100克 |
|
工作温度 |
-30 ~ 50℃ |

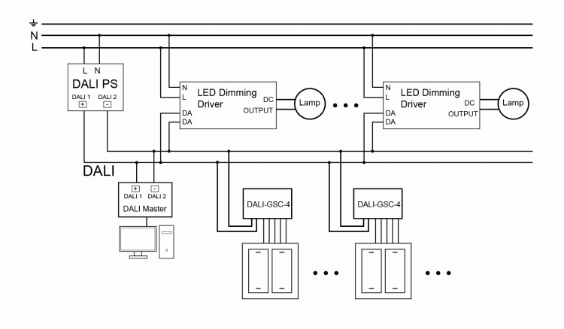

应用接线图
-
