85W 350-700mA DALI恒流调光调色温电源EULP85D-2HMC
输入电压：220VAC-240VAC
输出电流：1100/1200/1300/1400/1500/1600/1700/1800mA
输出电压：20-52VDC
空载输出电压：63VDC
保护：短路保护；过压保护；过载保护
产品型号：EULP85D-2HMC
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
85W DALI恒流调光调色温电源——EULP85D-2HMC产品详情
概述
EULP85D-2HMC系列是一款恒流LED调光驱动器,输出电流可以通过DIP开关选择,符合DALI标准协议IEC62386.连接DALI主控或Touch DIM可以实现平滑的调光效果
产品特点
● 双道恒流输出，多级电流可选● 符合DALI标准协议 遵循DALI协议标准 IEC62386
● 支持Touch-DIM功能
● 内建主动式PFC功能
● 效率高达 89%
● 短路保护，过载保护，过压保护
● 适用于LED室内灯具,比如筒灯，面板灯等
技术参数
|
产品型号 |
EULP85D-2HMC |
|
|
输入 |
效率 |
89%@230VAC,满载 |
|
|
电压 |
220VAC-240VAC |
|
|
频率 |
50/60HZ |
|
|
功率因数 |
0.95@230VAC,满载 |
|
|
THD |
<15%@230VAC |
|
|
电流 |
0.19Amax@230VAC |
|
|
待机功耗 |
<0.5W |
|
|
浪涌电流 |
/ |
|
输出 |
电流/电压/功率 |
1100mA/20-52V/57.2W 1200mA/20-52V/62.4W
|
|
|
低频纹波电流（＜120Hz） |
<3% |
|
|
通道 |
2 |
|
|
电流精度 |
±5% |
|
|
空载电压 |
63VDC |
|
|
电压范围 |
20-52VDC |
|
|
启动延时 |
<0.75s |
|
功能 |
调光方式 |
DALI/Touch DIM |
|
|
调光范围 |
0.1%-100% 可调灭 |
|
保护 |
短路 |
关闭输出，故障排除后自动恢复 |
|
|
过载 |
打嗝，故障排除后自恢复。 |
|
|
过压 |
打嗝，故障排除后自恢复。 |
|
安全与 电磁兼容 |
浪涌 |
L-N:1KV;; L&N-G:2KV |
|
|
耐受电压 |
I/P-O/P: 3000VAC/1min/5mA |
|
|
DAL I标准 |
IEC 62386-101: 2014, IEC 62386-102: 2014； IEC 62386-207: 2009, DALI 2.0 |
|
|
安全标准 |
IEC/EN61347-1,GB19510.14 |
|
|
电磁兼容 |
EN50515,IEC61000-3-2 |
|
|
EMC电磁抗扰度 |
EN61000-4-2,3,4,5,6,8,11 EN61547 |
|
其它 |
工作温度 |
-20°C~+50°C |
|
|
储存温度 |
-40°C~85°C, 20-90%RH |
|
|
Tc |
80°C |
|
|
材质 |
PC |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000小时 @tc:80°C |
|
|
质保期 |
5年 |
|
|
开关机次数 |
>25,000次 |
|
|
装箱尺寸 |
净重: 125g±5%/PCS; 50PCS/Carton; 6.65kg±5%/箱; 外箱尺寸: 502*418*149cm(长*宽*高) |
|
|
产品尺寸 |
360*30*21mm（长*宽*高） |
Touch DIM使用说明
1.长按Push DIM开关8s及以上进入PUSH调光模式
2.短按Push DIM开关打开或关灭灯具，回到上次记忆状态
3.长按Push DIM开关进行调光，释放时停在当前亮度，每次都往相反的方向调，调光范围为5%-100%
4.双击Push DIM开关，灯具开到最亮，冷光（此功能也用于调整同一回路里多台电源的一致性）
5.只有进入Push DIM模式后，Colour switch才有效，
6. 短按Colour SWITCH 可以在9个不同色温场景中进行选择，范围在2700到6500K之间。
7. 长按Colour SWITCH 可以对色温进行连续调节，每隔一次长按，色温会向相反方向调整，色温范围2700-6500k。
8.双击colour switch，灯具开到最亮，冷光（此功能也用于调整同一回路里多台电源的一致性）
-

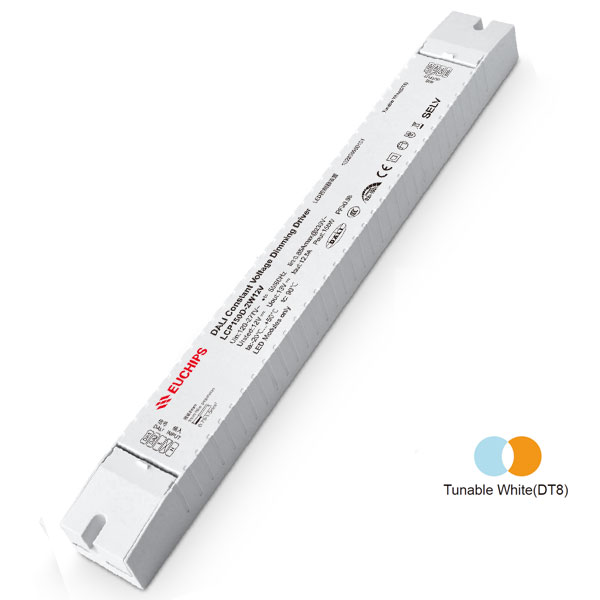

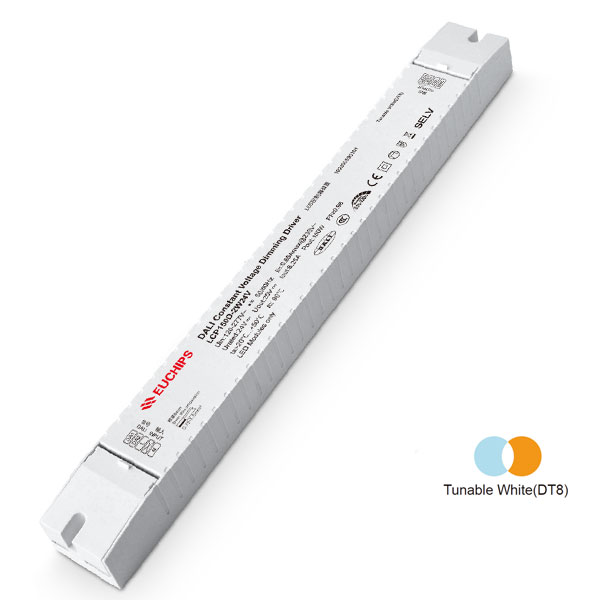

150W 24V 两通道DALI恒压调光调色温电源LCP150D-2W24V 输出通道：2
输出电压：24VDC
输出电流：6.25A
输出功率：150W
输入电压：120VAC-277VAC
频率：50/60Hz
效率：92%@230VAC,满载
功率因数：0.98@230VAC,满载
THD：5%@230VAC,满载
产品型号：LCP150D-2W24V
-

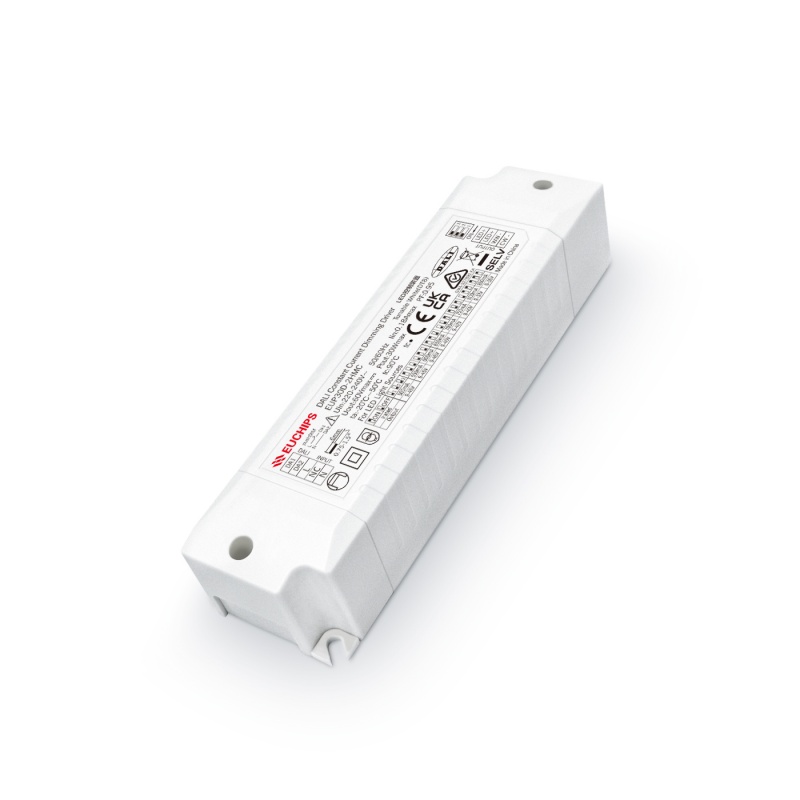

50W 900-1400mA DALI恒流调光调色温驱动EULP50D-2HMC-0 输入电压：220VAC-240VAC
输出电流：900/1050/1200/1400mA
输出电压：9-42/9-42/9-41/9-33VDC
输出功率：40.5/47.25/49.2/49W
空载输出电压：60VDC
保护：短路保护；过温保护；过载保护
产品型号：EULP50D-2HMC-0 -

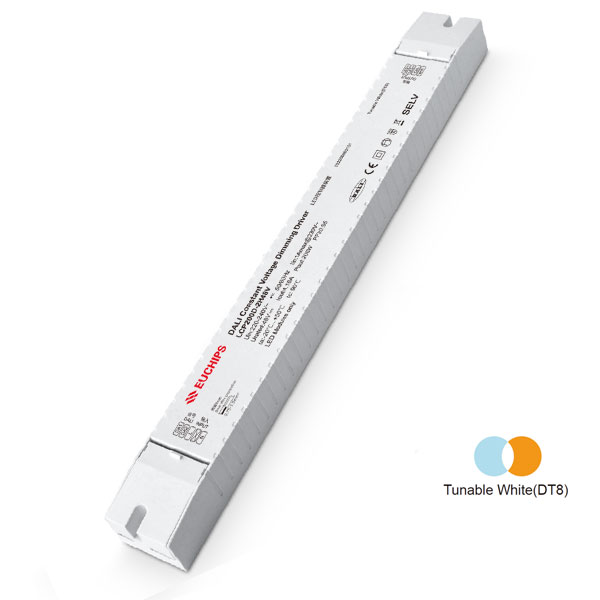

320W 24V 2通道恒压调光调色温电源LCP320D-2H24V 输出通道：2
