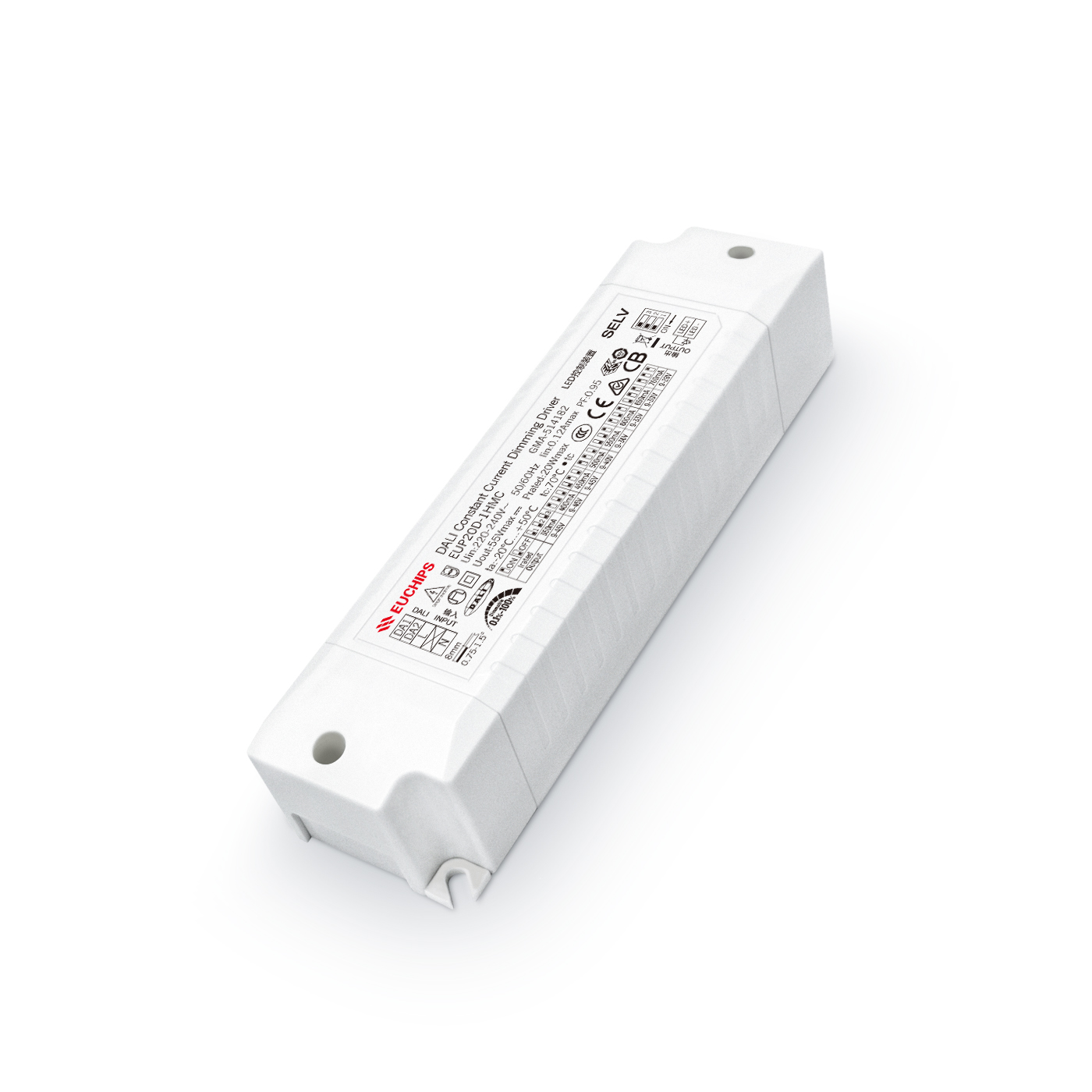

12W 120-350mA DALI恒流调光调色温电源EUP12D-2HMC
输入电压：220-240VAC
输出电流：120-350mA
输出电压：9-42VDC
效率：85%
型号：EUP12D-2HMC
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
概述
EUP12D-2HMC 是一款可以提供120/150/180/200/240/270/300/350mA 8档电流的LED驱动器。输出电流可以通过DIP拨码开关简易设置,用DALI主控/Touch DIM开关调光，曲线平滑、无闪烁。
产品特点
● 双道恒流输出，多级电流可选
● 遵循DALI协议标准 IEC62386-209
● 支持Touch-DIM功能
● 高电压输入：220VAC ~ 240VAC
● 高效率达85%
● 内建主动式PFC功能
● 调光曲线平滑，无闪烁
● 短路保护，过载保护，过温保护
● 适用于LED室内灯具,比如筒灯，面板灯等
技术参数
|
型号 |
EUP12D-2HMC |
||
|
输入 |
效率 |
>85%@230VAC, 满载 |
|
|
电压 |
220VAC-240VAC |
||
|
频率 |
50/60Hz |
||
|
功率因素 |
≥0.95@230VAC, 满载 |
||
|
THD |
<10%@230VAC,满载 |
||
|
电流 |
0.08Amax@230VAC |
||
|
待机功耗 |
<0.5W |
||
|
浪涌电流 |
冷启动,15A(在 50%Ipeak下测twidth=14us)@230VAC |
||
|
输出 |
电流/电压/功率 |
*120mA/9-42VDC/5.04W *150mA/9-42VDC/6.3W *180mA/9-42VDC/7.56W *200mA/9-42VDC/8.4W 240mA/9-42VDC/10.1W 270mA/9-42VDC/11.34W 300mA/9-40VDC/12W 350mA/9-34VDC/11.9W |
|
|
通道 |
2 |
备注：出厂默认设置电流为120mA(1,2在OFF状态) |
|
|
电流精度 |
±5% |
||
|
空载输出电压 |
59V Max |
||
|
启动延时 |
<1s, at230Vac |
||
|
功能 |
调光方式 |
DALI/Touch DIM |
|
|
调光范围 |
0.5%-100% 变暗直至关闭 |
||
|
色温值 |
2700K-6500K |
||
|
保护 |
短路 |
关闭输出，排除故障后自恢复 |
|
|
过载 |
打嗝，移除故障后自恢复 |
||
|
过压 |
打嗝，移除故障后自恢复 |
||
|
安全 &电磁 兼容 |
浪涌 |
L-N:1KV |
|
|
耐压标准 |
I/P-O/P: 3000VAC/1min/5mA |
||
|
DALI标准 |
IEC 62386-101: 2014, IEC 62386-102: 2014; IEC 62386-207: 2009, DALI 2.0 |
||
|
安全标准 |
IEC/EN61347-1,IEC/EN61347-2-13,GB19510.1,GB19510.14, |
||
|
电磁兼容 |
EN50515,EN61000-3-2 Class C,IEC61000-3-3,GB/T17743 |
||
|
EMC抗扰度 |
EN61000-4-2,3,4,5,6,8,11 EN61547,GB17625.1 |
||
|
其它 |
工作温度 |
-20℃~50℃ |
|
|
储存温度、湿度 |
-40℃~85℃, 20-90%RH |
||
|
tc |
70℃ |
||
|
材质 |
PC |
||
|
防水等级 |
IP20 |
||
|
寿命 |
50,000小时@tc:70℃ |
||
|
质保 |
5年 |
||
|
开关周期 |
>25,000次 |
||
|
包装尺寸(重量) |
净重: 95g±5%/PCS; 80PCS/Carton; 8.8kg±5%/箱; 外箱尺寸: 456*342*162mm(长*宽*高) |
||
|
尺寸 |
135*36*25mm（长*宽*高） |
||
-
