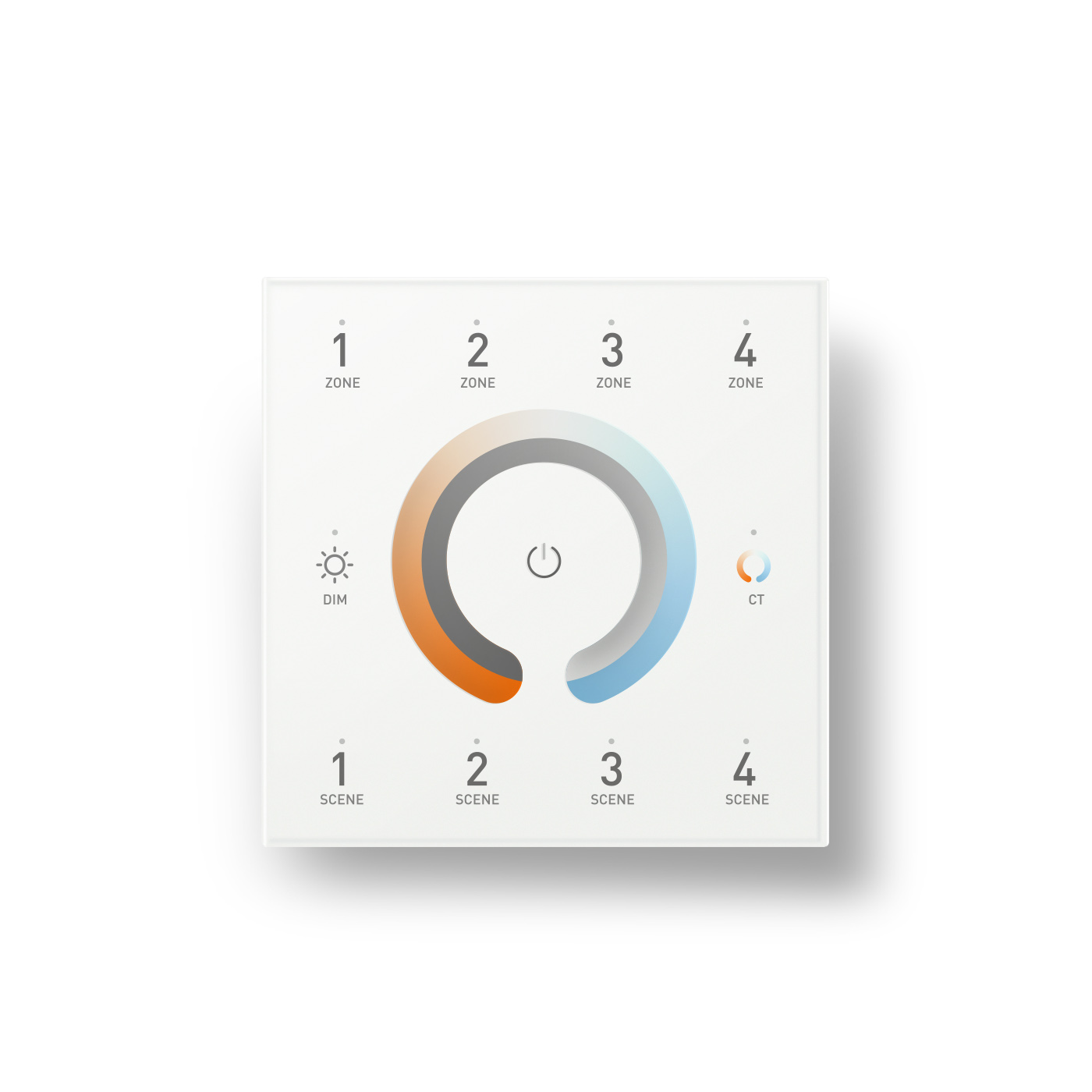

DALI控制面板DALI-P03-A

可控制场景数:4
输入电压:9.5-22.5VDC
输入电流:8mA
指示灯数:11
输出信号:DALI 信号(组/场景/广播)
产品尺寸:86*86*10mm
产品型号: DALI-P03-A

加入询价篮
  • 产品详细
  • 需求订购
  • 规格书下载
  • 认证下载

DALI触摸式面板控制器—DALI-P03-A产品详情

概述

DALI-P03-A是欧切斯设计的DALI触摸式玻璃控制面板,功能齐全,简单易用,按键触摸灵敏等特点。它主要应用于控制符合DALI标准协议的控制器或电源,实现区域和场景控制,满足客户个性化的调光要求。可广泛应用于学校、零售、医院以及办公室等区域。


产品特点

● 遵循DALI IEC62386 DT8标准协议
● 通过DALI总线供电
● 支持广播控制
● 可以调节灯具的亮度和色温
● 可以保存和调用最多4个场景
● 组序号可通过拨码开关自由设置
● 采用玻璃面板,磨砂制作工艺,外观时尚
● 蓝色按键灯指示,简单易用
● 可支持多种标准的墙盒

技术参数
 型号  DALI-P03-A
输出   信号  DALI信号(组/场景/广播)
 指示灯数  11
 可控制场景数  4
输入   电压  9.5-22.5VDC
 电流  8mA
 其他  产品尺寸  86*86*10mm(长*宽*高)
 包装尺寸  145*135*48mm(长*宽*高)
 净重量  165克
 毛重量  185克
 工作温度  -10℃~45℃
 相对湿度  20~90%RH

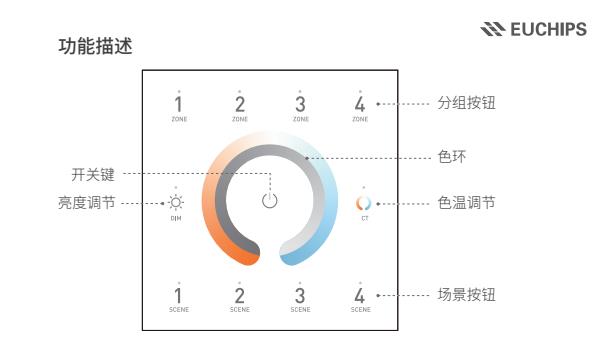

 功能描述

 1.开关控制

关闭状态下,长按开关键,开启DALI面板,DALI总线上的所有的灯具暖色全亮。
 开启状态下,长按开关键,则可关闭面板,DALI总线上的所有的灯具熄灭,按键指示灯
 微亮,用于黑暗中指示灯开关的位置。

· 选中1,2,3,4代表分组控制
· 选中DIM亮度控制,
· 选中CT色温控制,对应调节滑环
· 场景1,2,3,4对应调动四个场景。

2.亮度控制
DIM:打开面板时,DIM默认为激活状态。色环可调节灯具的亮度,沿环顺时针触摸色环,灯具的亮度将逐渐增加;沿环逆时针触摸色环,灯具的亮度将逐渐减小。最暗为0.5%的亮度,最亮为100%。

3.色温控制
CT:打开面板后,点击CT按键,激活色温调节功能。色环可调节灯具色温,沿环顺时针触
摸色环,灯具的色温逐渐变冷;沿环逆时针触摸色环,灯具的色温逐渐变暖。
色温范围:2700K-6500K。

4.场景控制
面板最多可以保存并调用4个场景,短按SCENE,在DIM模式下选择自己想要
的亮度,在CT模式下选择自己想要的色温,长按,直到听到嘀声,即可将选择的亮度和色
温保存到当前选中的分组驱动中。
