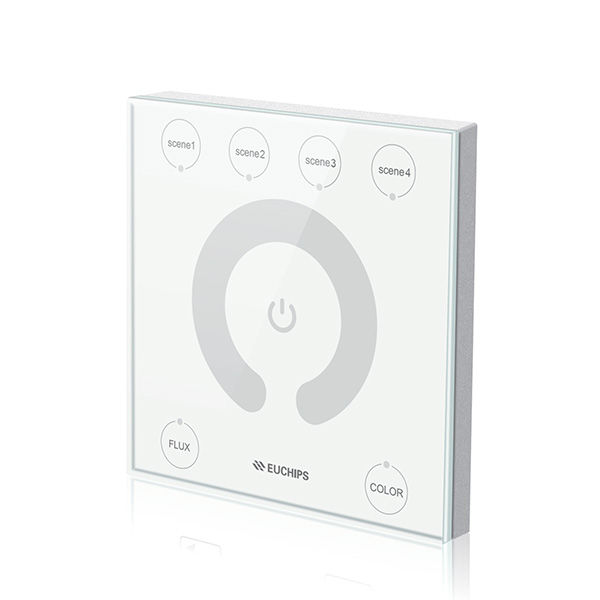

DALI控制面板DALI-P03

可控制场景数:4
输入电压:9.5-22.5VDC
输入电流:8mA
指示灯数:7
输出信号:DALI 信号(组/场景/广播)
产品尺寸:86*86*10mm
产品型号: DALI-P03

加入询价篮
  • 产品详细
  • 需求订购
  • 规格书下载
  • 认证下载

DALI触摸式面板控制器—DALI-P03产品详情

概述

DALI-P03是欧切斯设计的高端DALI触摸式玻璃面板控制器系列的产品之一,它具有界面时尚美观,功能齐全,简单易用,按键触摸灵敏等特点。它主要应用于控制符合DALI标准协议的控制器或电源,实现区域和场景控制,满足客户个性化的调光要求。可广泛应用于学校、零售、医院以及办公室等区域。



产品特点

● 遵循DALI IEC62386 DT8标准协议
● 通过DALI总线供电
● 支持广播控制
● 可以调节灯具的亮度和色温
● 可以保存和调用最多4个场景
● 组序号可通过拨码开关自由设置
● 采用玻璃面板,磨砂制作工艺,外观时尚
● 蓝色按键灯指示,简单易用
● 可支持多种标准的墙盒



技术参数
 型号  DALI-P03
输出   信号  DALI信号(组/场景/广播)
 指示灯数  7
 可控制场景数  4
输入   电压  9.5-22.5VDC
 电流  8mA
 其他  产品尺寸  86*86*10mm(长*宽*高)
 包装尺寸  145*135*48mm(长*宽*高)
 净重量  110克
 毛重量  145克
 工作温度  -10℃~50℃
 相对湿度  20~90%RH

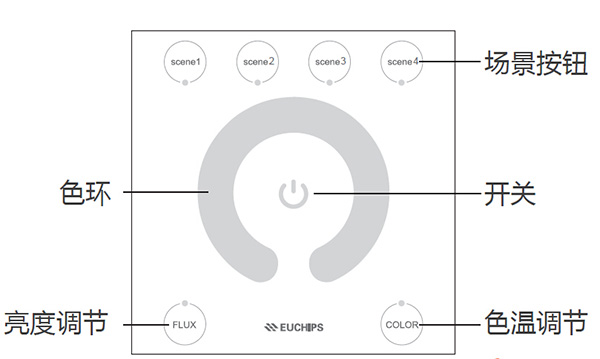

功能描述

 1.开关控制

● 关闭状态下,短按开关键,开启DALI 面板。面板带电的情况下开灯, 灯具恢复到上次关闭前的状态; 面板掉电的情况下开灯, 灯具亮度为冷光全亮。
● 开启状态下,短按开关键,则可关闭面板,控制的所有灯具熄灭,按键指示灯微亮,用于黑暗中指示开关的位置。

2.亮度控制
Flux:打开面板时,Flux默认为激活状态。色环可调节灯具的亮度,沿环顺时针触摸色环,灯具的亮度将逐渐增加;沿环逆时针触摸色环,灯具的亮度将逐渐减小。最暗为5%的亮度,最亮为100%。

3.色温控制
Color:选中后,可以调节灯具色温。打开面板后,点击Color 按键,激活色温调节功能。色环可调节灯具色温,沿环顺时针触摸色环,灯具的色温将逐渐增加;沿环逆时针触摸色环,灯具的色温将逐渐减小。最小色温为3000k,最大色温为6000k。

4.场景控制
面板最多可以保存并调用4个场景,短按SCENE,调用之前保存的场景;长按SCENE 5s中,直到听见嘀声,即可保存当前的场景。



   亮度  色温
 SCENE1  100%  3000K
 SCENE2  100%  6000K
 SCENE3  50%  4500K
 SCENE4  5%最小亮度  4500K


应用接线图:
