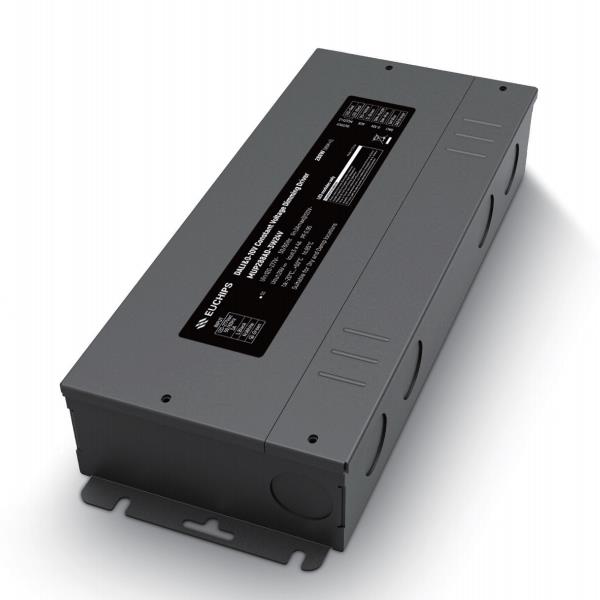

288W DALI&0/1-10vV恒压调光电源 MUP288ADS-3W24V-B
输入电压：120-277V
输出电压：24V
通道：3
效率：≥91%@120VAC
型号：MUP288ADS-3W24V-B
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
288W DALI&0/1-10vV恒压调光电源 MUP288ADS-3W24V-B
概述
MUP288ADS-3W24V-B是一款恒压输出的LED调光驱动器。这款驱动器符合DALI标准
协议IEC62386。支持DALI,0/1-10V有源信号调光方式。
产品特点
·单通道恒压输出，最大输出电流为4A
·宽电压输入120VAC ~ 277VAC
·调光范围0.1-100%，调光曲线平滑，无频闪
·信号悬空时，满载输出，可作为电源使用
· IP20，适用于室内LED灯具
·短路保护，过载保护，过压保护
·接线盒设计
·高达50,000小时的额定寿命
·5年保修期
产品参数
|
型号 |
MUP288ADS-3W24V-B |
|
|
输入 |
效率 |
≥91%@120VAC, 满载 |
|
电压 |
120VAC-277VAC |
|
|
频率 |
50/60Hz |
|
|
电流 |
3Amax @120VAC 1.5Amax@230VAC 1.4Amax@277VAC |
|
|
功率因数 |
≥0.95@120VAC,满载 ≥0.94@277VAC,满载 |
|
|
THD |
<10%@120VAC, 满载 <10%@277VAC, 满载 |
|
|
浪涌电流 |
冷启动,40A@120VAC 240us |
|
|
待机功耗 |
<0.5W@120VAC |
|
|
空载功耗 |
<0.75W@120VAC |
|
|
启动延时 |
<0.75s, @120Vac (当光线开始亮起) |
|
|
输出 |
电流 |
4A |
|
电压 |
24VDC |
|
|
电压范围 |
24VDC ±5% |
|
|
功率 |
96W |
|
|
通道 |
3 |
|
|
过功率限制 |
≥105% |
|
|
纹波 |
≤720mV |
|
|
辅助电源 |
12VDC±3% 200mA |
|
|
频率 |
20KHz PWM |
|
|
功能 |
调光方式 |
0-10V，DALI |
|
调光范围 |
0.1%-100% |
|
|
调光曲线 |
对数 |
|
|
频闪 |
无频闪 IEEE1789 |
|
|
保护 |
短路 |
关闭输出，排除故障后自恢复 |
|
过载 |
关闭输出，排除故障后自恢复 |
|
|
过流 |
关闭输出，排除故障后自恢复 |
|
|
安电规磁兼容 |
浪涌 |
L-N:2KV L-N-PG:4KV
|
|
耐压
|
输入对输出2000Vac/1min/<5mA输入对地1500Vac/1min/<5mA输出对地500Vac/1min/<5mA 输出对信号( 信号端):1500Vac/1min/<5mA |
|
|
安全标准 |
UL8750 UL1310 CSA C22.2 No250.13 |
|
|
电磁兼容 |
FCC PART15B |
|
|
能效 |
Title24 |
|
|
绝缘阻抗 |
5MΩ |
|
|
其它 |
工作温度 |
-20℃~+60℃ (-4°F~140°F) |
|
储存温度、湿度 |
-40℃~85℃(-40°F~185°F), 20-90%RH |
|
|
tc |
85 ℃(185°F) |
|
|
材质 |
金属 |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000小时@tc:85℃(185°F) |
|
|
质保 |
5年 |
|
|
开关周期 |
25,000次 |
|
|
包装尺寸(重量) |
净重: 1650g(3.63 lb)±5%/个;8个/箱;13.7kg(30.2 IB)±5%/箱; 外箱尺寸: 452*284*135mm(17.8*11.2*5.3 Inch)(L*W*H) |
|
|
尺寸 |
262*104*46mm (10.31*4.1*1.8 英寸)(长*宽*高） |
|
-
