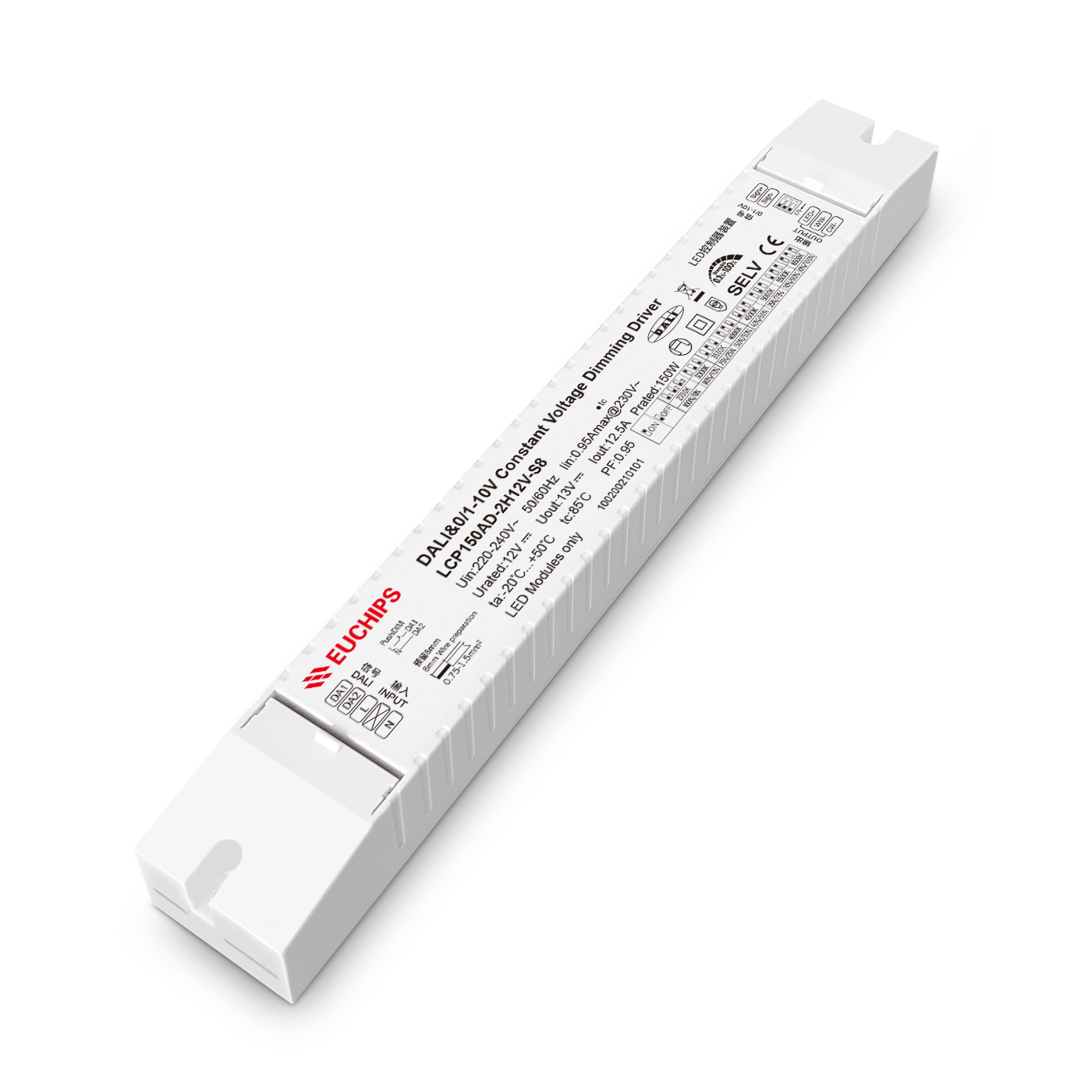

150W 12V 2通道 恒压调光调色温电源LCP150AD-2H12V-S8
输出通道：2
输出电压：12VDC
输出电流：12.5A
输出功率：150W
输入电压：220VAC-240VAC
频率：50/60Hz
效率：90%@230VAC,满载
功率因数：＞0.95@230VAC,满载
THD：＜10%@230VAC,满载
产品型号：LCP150AD-2H12V-S8
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
150W 12V 2通道 恒压调光调色温电源LCP150AD-2H12V-S8
概述
LCP150AD-2H12V-S8是一款恒压输出的LED调光驱动器。这款驱动器符合DALI标准协议IEC62386。支持DALI,0/1-10V有源信号，可调电阻，PWM, PUSH DIM多种调光方式，通过拨码开关可实现色温调节共有8档色温可供选择；色温值 2700K/3000K/3500K/4000K/4500K/5000K/5500K/6500K。
产品特点
·2通道恒压输出，最大输出电流为12.5A
·遵循DALI协议标准 IEC62386
·宽电压输入：220VAC~240VAC
·过载保护，过压保护，短路保护
·调光曲线平滑，无闪烁
·IP20，适用于室内LED灯具
产品参数
|
型号 |
LCP150AD-2H12V-S8 |
|
|
输入 |
效率 |
≥90%@230VAC, 满载 |
|
电压 |
220VAC-240VAC |
|
|
频率 |
50/60Hz |
|
|
功率因素 |
≥0.95@230VAC, 满载 |
|
|
THD |
<10%@230VAC, 满载 |
|
|
电流 |
0.95Amax@230VAC |
|
|
浪涌电流 |
冷启动,50A@230VAC 100us |
|
|
待机功耗 |
≤0.5W |
|
|
空载功耗 |
≤0.5W |
|
|
输出 |
电流/电压/功率 |
12.5A/12VDC/150W |
|
通道 |
2 |
|
|
电压公差 |
±5% |
|
|
纹波电压 |
±3% |
|
|
启动延时 |
≤ 0.75 s, at230Vac(当灯光亮起) |
|
|
功能 |
调光方式 |
DALI / 0/1-10V / PWM / 可调电阻 / PUSH DIM |
|
调光范围 |
0.1%-100% 变暗直至关闭 |
|
|
频闪 |
无频闪 |
|
|
保护 |
短路 |
短路无输出，排除故障输出正常 |
|
过流 |
降低电流打嗝保护，排除故障输出正常 |
|
|
过载 |
降低电流打嗝保护，排除故障输出正常 |
|
|
安全 &电磁兼容 |
浪涌 |
L-N:2KV |
|
耐压标准
|
I/P-O/P: 3750Vac/1min/<5mA I/P-DIM( Signal port DALI):1500Vac/1min/<5mA I/P-DIM( Signal port 0-10V):1500Vac/1min/<5mA O/P-DIM( Signal port DALI , 0-10V):1500Vac/1min/<5mA |
|
|
DALI标准
|
IEC 62386-101: 2014, IEC 62386-102: 2014; IEC 62386-207: 2009, DALI 2.0 |
|
|
安全标准 |
EN61347, GB19510 |
|
|
电磁兼容 |
EN55015, EN61000-3-2 |
|
|
EMC抗扰度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
绝缘阻抗 |
5MΩ |
|
|
其它 |
工作温度 |
-20℃~50℃ |
|
储存温度、湿度 |
-40℃~85℃, 20-90%RH |
|
|
tc |
85℃ |
|
|
材质 |
PC |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000小时@tc:85℃ |
|
|
质保 |
5年 |
|
|
开关周期 |
25,000次 |
|
|
包装尺寸(重量) |
净重: 430g±5%/PCS; 50PCS/Carton; 22kg±5%/箱; 外箱尺寸: 464*305*189mm(长*宽*高) |
|
|
尺寸 |
295*40*32mm（长*宽*高） |
|
-
