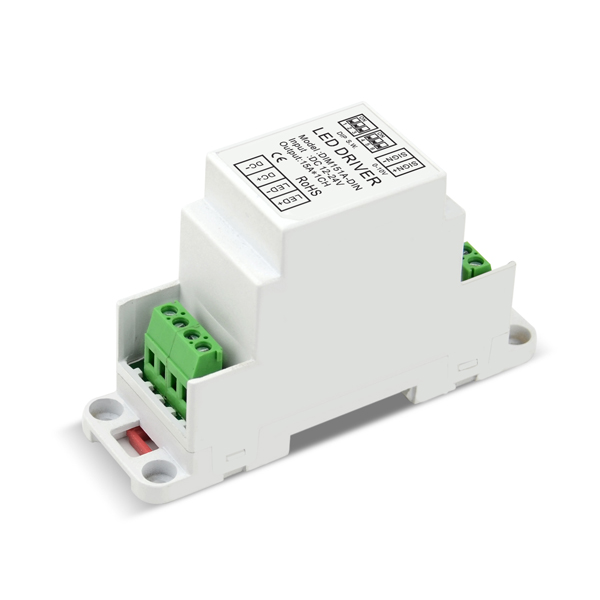

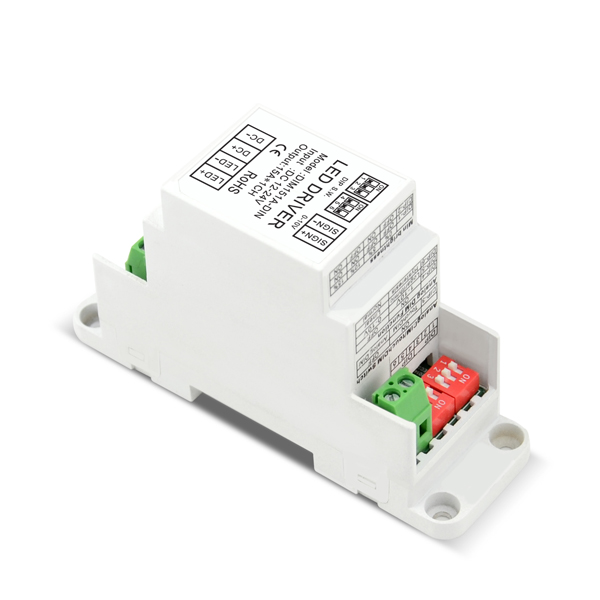

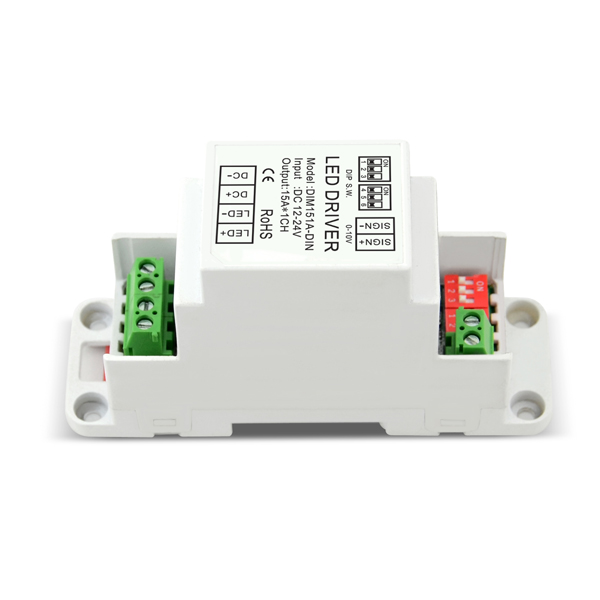

12-24V 15A*1通道0-10v/1-10v恒压调光器DIM151A-DIN
输入电压:12-24VDC
输入信号:0-10V, 1-10V有源，Touch-DIM按钮
输出通道:1通道
输出电流:15A * 1路，最大15A
输出功率:180W(12V)/360W(24V)
调光输出:PWM脉冲调光
调光范围:0-100%
安装方式:导轨或螺丝固定
安装轨道:TS-35/7.5或TS-35/15
产品型号：DIM151A-DIN
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
0-10v/1-10v恒压调光器-DIM151A-DIN产品特性：
●支持0-10V/1-10V有源调光。
●支持Touch DIM 功能
●支持最低亮度上调功能
●支持调光曲线选择功能
●以上多种功能可以通过拨码开关选择，详见拨码开关功能选择表。
●具有信号迟滞处理，加强抗干扰性。
●具有淡入淡出效果，调光更加平滑。
●支持短路、过流及报警指示功能。
0-10v/1-10v恒压调光器-DIM151A-DIN技术参数:
|
产品型号 |
DIM151A-DIN |
|
输入电压 |
12-24VDC |
|
输入信号 |
0-10V, 1-10V有源，Touch-DIM按钮 |
|
输出通道 |
1通道 |
|
输出电流 |
15A * 1路，最大15A |
|
输出功率 |
180W(12V)/360W(24V) |
|
0-10V/1-10V信号消耗电流 |
≤0.25mA |
|
调光输出 |
PWM脉冲调光 |
|
调光范围 |
0-100% |
|
安装方式 |
导轨或螺丝固定 |
|
安装轨道 |
TS-35/7.5或TS-35/15 |
|
产品尺寸 |
112(长)*35(宽)*67(高)毫米 |
|
包装尺寸 |
354(长)*234(宽)*232(高)毫米； 60Pcs/6kg/箱 |
|
毛重 |
85克 |
|
工作温度 |
-30 ~ 50℃ |
-
12-24V 5A*3通道 RGB控制恒压0-10V调光器DIM116 输入电压:12-24VAC
输出电流:5A*3Channel
输出功率:180-360W
调光方式:0-10V（可定制1-10v程序）
毛重(g):260
尺寸(mm):165*39*26
产品型号：DIM116 -
12-24V 10A*1通道0-10v/1-10v调光器DIM-S1L10V-0(203200021101) 输入电压: 12-24VDC
输出电流: 10A*1-Channel
输出功率: 120-240w
调光方式: 0-10V/1-10V
尺寸(mm): 175*56*28
毛 重: 120克
产品型号：DIM-S1L10V-0 -
12-24V 15A*1通道 恒压1-10v调光器DIM119 输入电压: 12-24VDC
输出电流: 15A*1Ch
输出功率: 180-360w
调光方式: 1-10V有源信号/可调电阻/PWM信号
尺寸(mm): 167*51*23
毛 重: 130克
产品型号: DIM119 -
320w 24V 0-10v恒压调光电源OWP320A-1W24V产品特点
·单通道恒压输出，最大输出电流13.33A
·防雷、短路、过流、过载、金属外壳
·防护等级IP67，适用于户外照明
·调光范围0.1%-100%调光，调光平滑无阶梯感无频闪
·寿命50,000小时，5年质保
·可定制调光曲线
·宽电压输入含主动PFC, 足功率输出
·适用于LED恒压灯具, 灯带, 灯条等
技术参数
产品型号
OWP320A-1W24V
输入
输入电压
120VAC-277VAC
频率范围
50/60Hz
输入电流
3.15Amax@120VAC 1.45Amax@277VAC
功率因数
≥0.95@120VAC, 满载 ≥0.95@277VAC, 满载
效率
≥90%@120VAC, 满载 ≥93%@277VAC, 满载
谐波THD
≤10%@120VAC, 满载 ≤10%@277VAC, 满载
待机功耗
<1.5W
空载功耗
<1.5W
浪涌电流
冷启动, 15.1A@120VAC 104us 73.2A@277VAC 164us
输出
输出电压
24VDC
输出电压精度
±5%
输出电流
13.33A Max.
输出电流精度
/
输出功率
320W Max.
输出功率范围
0W~320W
PstLM
≤1
SVM
≤0.4
调光频率
20KHz
线性调整率
±3% @满载
负载调整率
±3% @满载
启动延时
0.75s, at230Vac(当灯光开始亮起)
功能
调光方式
0-10V
调光范围
0.1%-100% 变暗直至关闭
调光曲线
对数
频闪
无频闪
保护
短路保护
关闭输出，排除故障后自恢复
过流保护
降低电流打嗝保护，排除故障后自恢复
过载保护
降低电流打嗝保护，排除故障后自恢复
过压保护
/
过温保护
/
安规与电磁兼容
雷击浪涌
L-N:6KV L-N-PG 10KV
耐压标准
I/P-O/P: 3750VAC/1min/5mA I/P-PG:1500VAC/5mA O/P-PG:500VAC/5mA I/P-0-10V( Signal port ):1500Vac/1min/<5mA
安全规范
CCC (中国) GB19510.1，GB19510.14 TUV (德国) EN61347-1，EN61347-2-13，EN62493
CB (CB成员国) IEC61347-1，IEC61347-2-13 CE (欧盟) EN61347-1，EN61347-2-13，EN62384
RCM (澳洲) AS 61347-1，AS 61347-2-13 EMEC (欧洲) EN61347-1，EN61347-2-13，EN62384
电磁兼容
CCC (中国) GB/T17743，GB17625.1
CE (欧盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547
EMC抗扰度
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547
