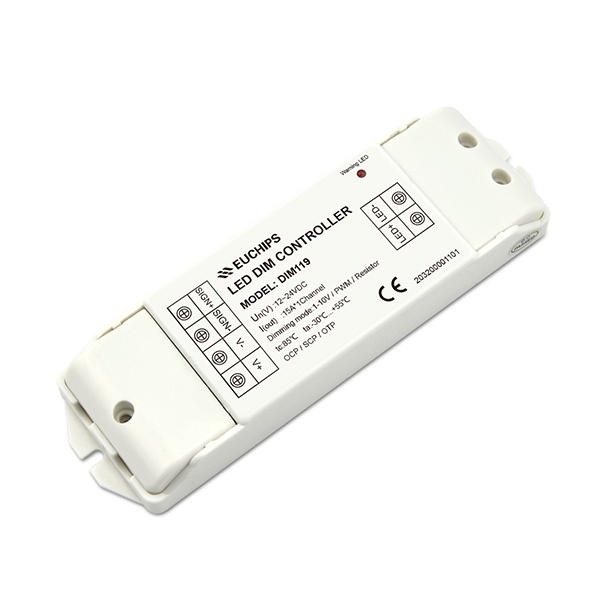

12-24V 15A*1通道 恒压1-10v调光器DIM119

输入电压: 12-24VDC
输出电流: 15A*1Ch
输出功率: 180-360w
调光方式: 1-10V有源信号/可调电阻/PWM信号
尺寸(mm): 167*51*23
毛 重: 130克
产品型号: DIM119

加入询价篮
  • 产品详细
  • 需求订购
  • 规格书下载
  • 认证下载

0-10V&1-10V恒压调光器-DIM119产品详情

产品特点
 ● 支持三合一调光(1-10V有源信号/可调电阻/PWM信号)
 ● 调光范围0.1-100%
 ● 信号悬空时,满载输出
 ● PWM数字调光,不改变显色指数
 ● 适用于室内LED灯具
 ● 兼容各大品牌照明调光系统接口



技术参数
型号: DIM119
输出 电压: 12-24VDC
电流: 15A
功率: 180-360W
通道: 1
输入电压: 12-24VDC
功能
调光方式: 1-10V有源信号/可调电阻/PWM信号
信号端消耗电流: 0.25mA
保护
过流保护: 红色指示灯亮,移除故障后自恢复
短路保护: 红色指示灯亮,移除故障后自恢复
过温保护: 关闭输出,温度恢复正常后,自动开启输出
其它
尺寸: 167*51*23mm(长*宽*高)
毛重量: 130g
工作温度: -30℃ ~ 55℃
相对湿度: 20~90% RH

标签:
查看其它产品

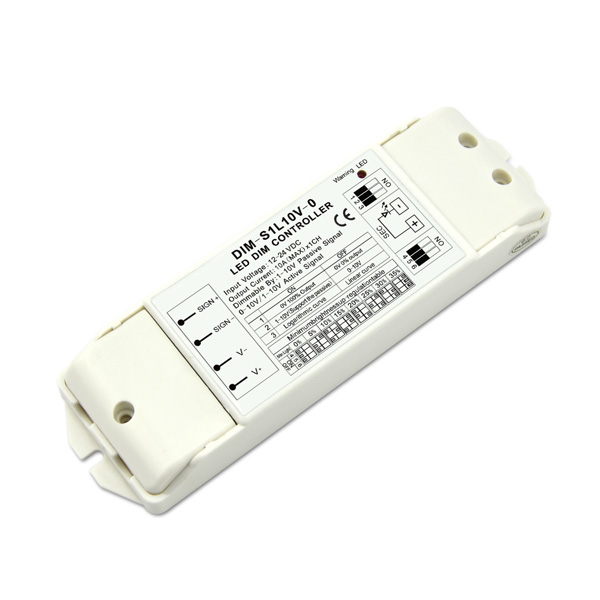

  • 12-24V 10A*1通道0-10v/1-10v调光器DIM-S1L10V-0(203200021101) 输入电压: 12-24VDC
    输出电流: 10A*1-Channel
    输出功率: 120-240w
    调光方式: 0-10V/1-10V
    尺寸(mm): 175*56*28
    毛      重: 120克
    产品型号:DIM-S1L10V-0

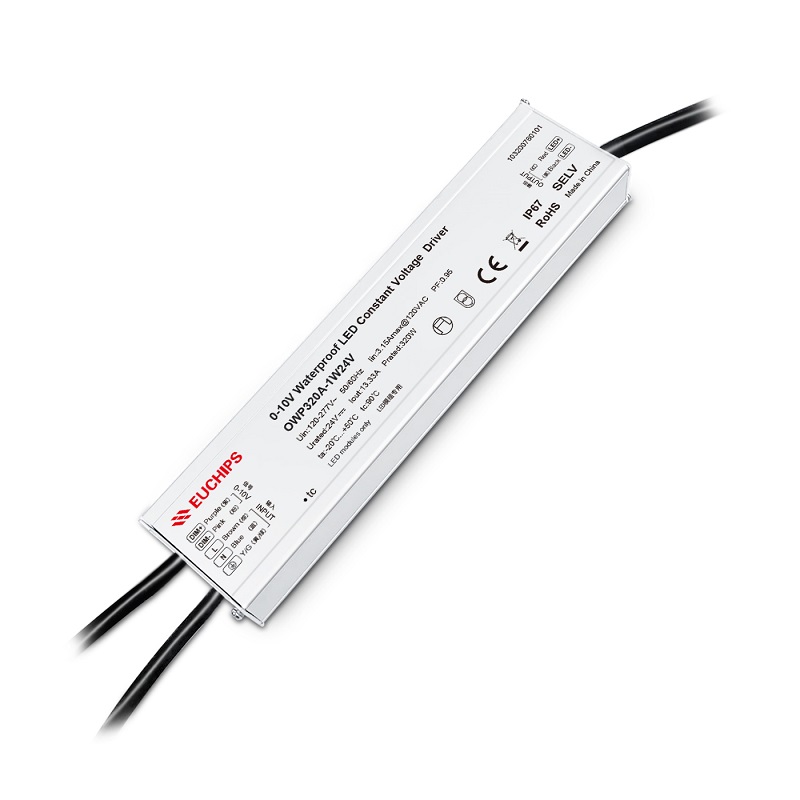

  • 320w 24V 0-10v恒压调光电源OWP320A-1W24V

    产品特点

    ·单通道恒压输出,最大输出电流13.33A

    ·防雷、短路、过流、过载、金属外壳

    ·防护等级IP67,适用于户外照明

    ·调光范围0.1%-100%调光,调光平滑无阶梯感无频闪

    ·寿命50,000小时,5年质保

    ·可定制调光曲线

    ·宽电压输入含主动PFC, 足功率输出

    ·适用于LED恒压灯具, 灯带, 灯条等

    技术参数

    产品型号

    OWP320A-1W24V







    输入

    输入电压

    120VAC-277VAC

    频率范围

    50/60Hz

    输入电流

    3.15Amax@120VAC 1.45Amax@277VAC

    功率因数

    ≥0.95@120VAC, 满载 ≥0.95@277VAC, 满载

    效率

    ≥90%@120VAC, 满载 ≥93%@277VAC, 满载

    谐波THD

    ≤10%@120VAC, 满载 ≤10%@277VAC, 满载

    待机功耗

    <1.5W

    空载功耗

    <1.5W

    浪涌电流

    冷启动, 15.1A@120VAC 104us 73.2A@277VAC 164us









    输出

    输出电压

    24VDC

    输出电压精度

    ±5%

    输出电流

    13.33A Max.

    输出电流精度

    /

    输出功率

    320W Max.

    输出功率范围

    0W~320W

    PstLM

    ≤1

    SVM

    ≤0.4

    调光频率

    20KHz

    线性调整率

    ±3% @满载

    负载调整率

    ±3% @满载

    启动延时

    0.75s, at230Vac(当灯光开始亮起)



    功能

    调光方式

    0-10V

    调光范围

    0.1%-100% 变暗直至关闭

    调光曲线

    对数

    频闪

    无频闪



    保护

    短路保护

    关闭输出,排除故障后自恢复

    过流保护

    降低电流打嗝保护,排除故障后自恢复

    过载保护

    降低电流打嗝保护,排除故障后自恢复

    过压保护

    /

    过温保护

    /







    安规与电磁兼容

    雷击浪涌

    L-N:6KV L-N-PG 10KV

    耐压标准

    I/P-O/P: 3750VAC/1min/5mA I/P-PG:1500VAC/5mA O/P-PG:500VAC/5mA I/P-0-10V( Signal port ):1500Vac/1min/<5mA



    安全规范

    CCC  (中国) GB19510.1GB19510.14 TUV (德国)  EN61347-1EN61347-2-13EN62493

    CB (CB成员国)  IEC61347-1IEC61347-2-13 CE (欧盟)  EN61347-1EN61347-2-13EN62384

    RCM (澳洲) AS 61347-1AS 61347-2-13 EMEC (欧洲) EN61347-1EN61347-2-13EN62384



    电磁兼容

    CCC  (中国) GB/T17743GB17625.1

    CE (欧盟) EN55015EN61000-3-2EN61000-3-3EN61547

    RCM (澳洲) EN55015EN61000-3-2EN61000-3-3EN61547

    EMC抗扰度

    EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547

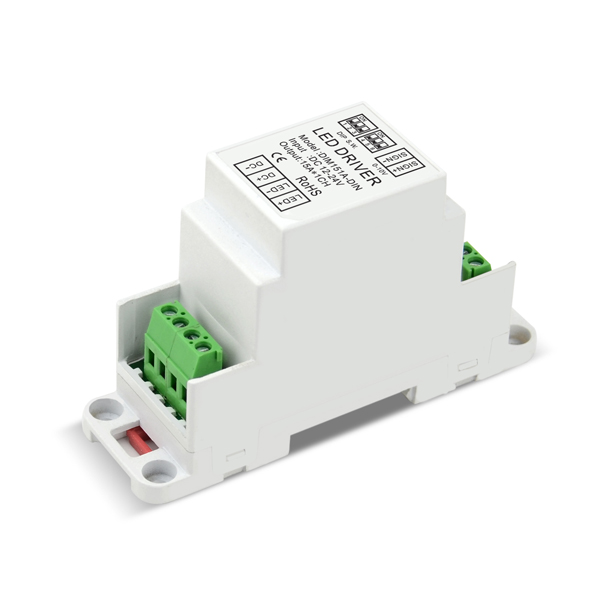

  • 12-24V 15A*1通道0-10v/1-10v恒压调光器DIM151A-DIN 输入电压:12-24VDC
