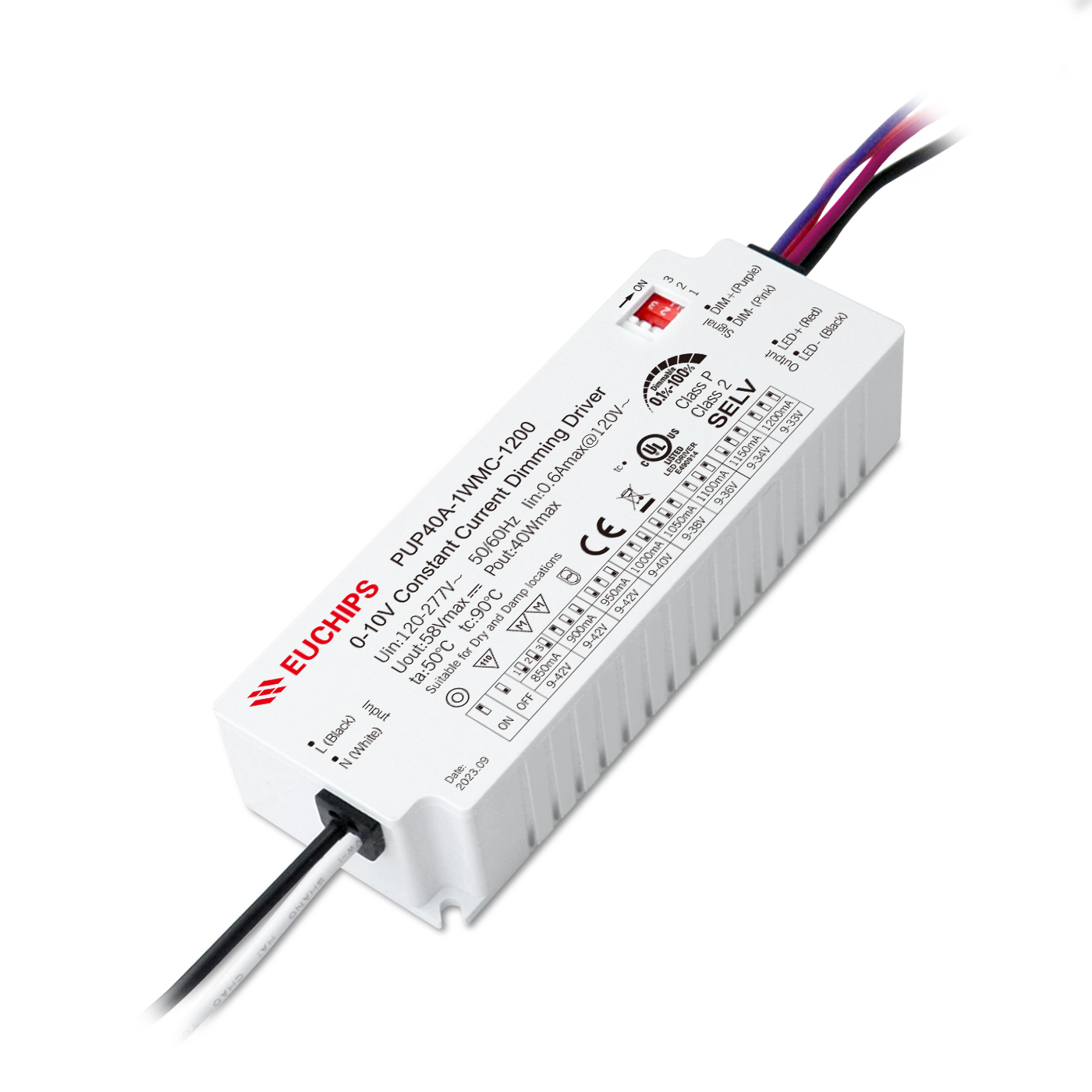

40W 800-1200mA 0-10V恒流美规调光电源PUP40AT-1WPC
输入电压:120-277VAC
输出电流:800-1200mA
输出功率:40W
产品型号:PUP40AT-1WPC
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
PUP40AT-1WPC是一款可以用于室内的恒压输出LED调光驱动器。这款驱动器支持前沿切相和后沿切相调光器，0-10V有源信号，实现平滑调光的效果。
产品特点
●单通道输出，输出电流可通过软件选择
●支持TRIAC（前沿）/ELV（后缘）和0‒10V调光
●仅在120 Vac下进行TRIAC和ELV调光
● Class 2电源
●保护：短路、过载、过压
●适用于室内LED照明应用
技术参数
|
产品型号 |
PUP40AT-1WPC |
|
|
输入 |
效率(典型) |
85%@120VAC, 满载 |
|
频率 |
47-63Hz |
|
|
电压 |
120VAC-277VAC |
|
|
电流 |
0.42Amax@120VAC, 0.25A@230VAC, 0.21A@277VAC |
|
|
功率因数(典型) |
0.95@120VAC, 0.9@277VAC, 满载 |
|
|
THD(满载) |
10%@120VAC, 20%@277VAC, 满载 |
|
|
浪涌电流 |
冷启动,6A@120VAC 31us 15A@277VAC 28us |
|
|
待机功耗 |
<2.5W |
|
|
空载功耗 |
<2.5W |
|
|
启动延时 |
≤ 0.75s, at230Vac (When the light begins to shine) |
|
|
输出 |
电流 |
800-1200mA |
|
电压 |
9-45V |
|
|
功率 |
36W-40W |
|
|
通道 |
1 |
|
|
空载输出电压 |
59V Max |
|
|
电流精度 |
±5% |
|
|
过功率限制 |
≥120% |
|
|
纹波 |
≤ 60mA |
|
|
PWM 频率 |
20K Hz |
|
|
保护 |
过压 |
打嗝，移除故障后自恢复 |
|
过载 |
打嗝，移除故障后自恢复 |
|
|
短路 |
关闭输出，排除故障后自恢复 |
|
|
安全与 电磁兼容 |
调光类型 |
0-10V, TRIAC/ELV(@120VAC 60Hz) |
|
调光范围 |
0.5%-100%(0-10V) 1%-100%(TRIAC/ELV) |
|
|
调光曲线 |
0-10V: (线性) TRIAC/ELV: (对数) |
|
|
频闪 |
无频闪 |
|
|
功能 |
浪涌 |
L-N:2.5KV (ANSI/IEEE C62.41.1-2002 & c62.41.2-2002 category A, 2.5 kV ringwave) |
|
耐压 |
I/P-O/P: 2000Vac/1min/<5mA O/P-DIM( Signal port ):1500Vac/1min/<5mA |
|
|
安全标准 |
UL8750/UL1310/CSA25013,CSA class P |
|
|
电磁兼容 |
EN55015,EN61000-3-2 Class C,IEC61000-3-3 |
|
|
EMC抗扰度 |
FCC class B(120V)/class A(277V) |
|
|
其它 |
防水等级 |
IP20 |
|
工作环境温度 |
(-20~+50) ℃ [-4°F~122°F] |
|
|
相对��度 |
20~90% RH |
|
|
tc |
90℃ [ 194°F ] |
|
|
寿命 |
50,000h@tc:85℃[ 185°F ] |
|
|
质保 |
5 years |
|
|
开关机次数 |
>25,000 times |
|
|
材料 |
PC |
|
|
产品尺寸 |
88*43*26.5mm (3.46*1.69*1.04 Inch)(L*W*H) |
|
|
包装信息 |
净重: 173g(0.38 lb)±5%/个; 100个/箱; 17.8kg(39.2 Ib)±5%/箱; 外箱尺寸: 398x210x208mm(15.7*8.26*8.19 Inch)(L*W*H) |
|
-

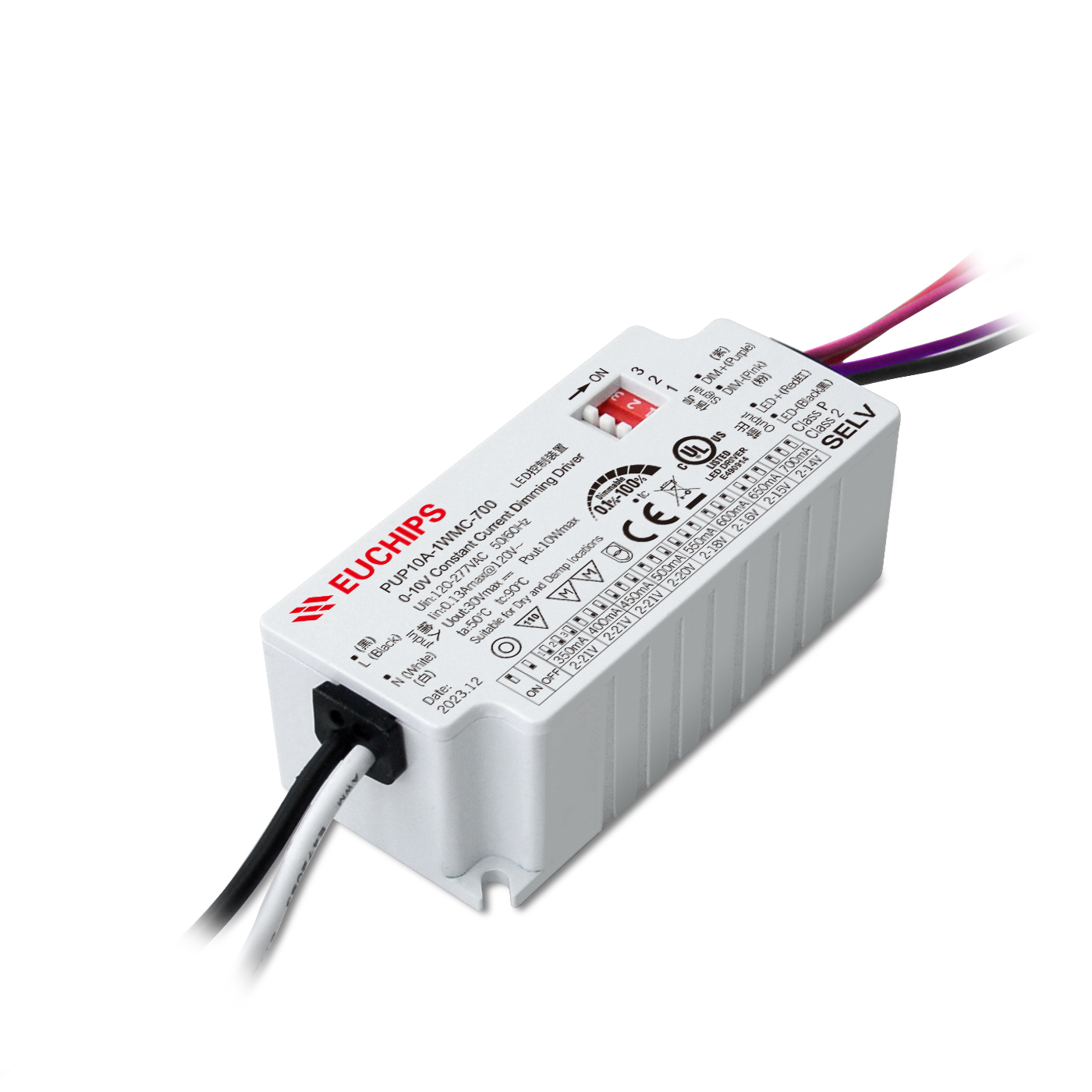

10W 350-700mA 0-10V恒流调光电源 美规LED调光电源PUP10A-1WMC-700 输入电压:120-277VAC
输出电流:350/400/450/500/550/600/650/700mA
输出电压:2-21VDC
输出功率:10W
调光方式:0/1-10V(A型)
重量(g):96g
产品型号:PUP10A-1WMC-700 -

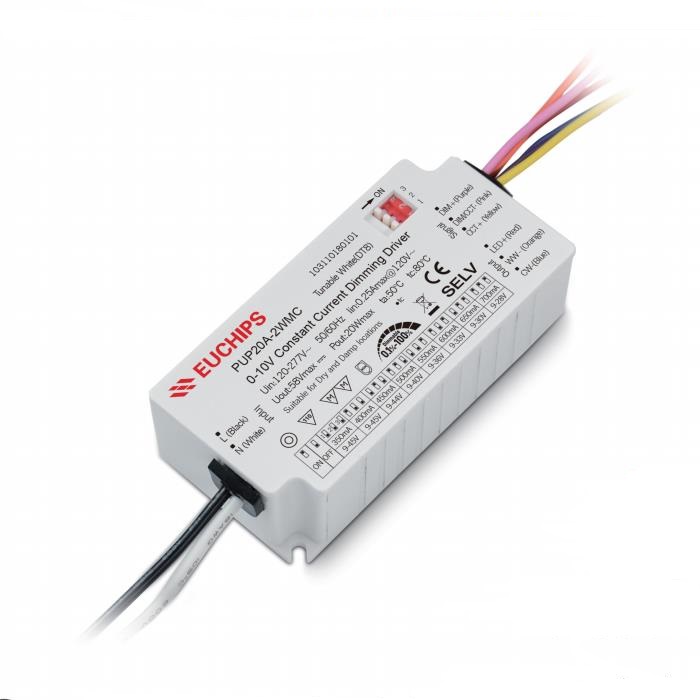

20W 350-700mA 0-10V美规LED调光调色电源PUP20A-2WMC 输入电压:120-277VAC
