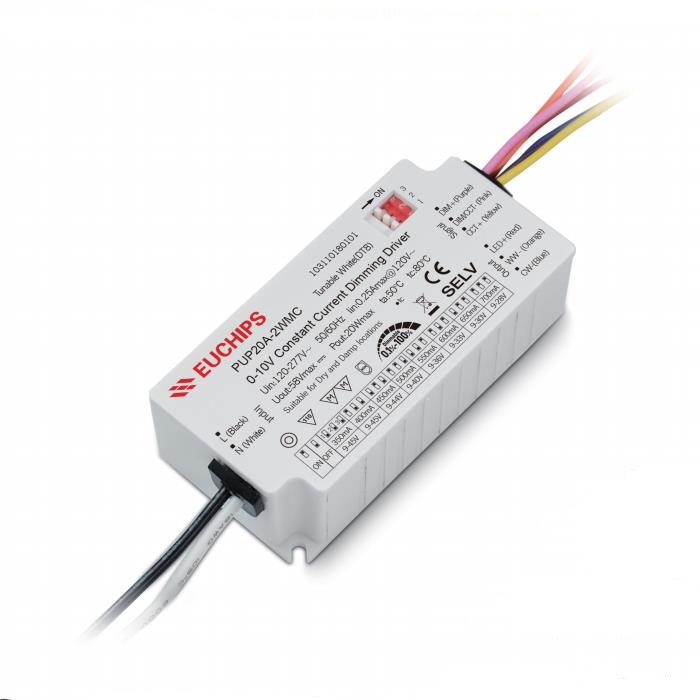

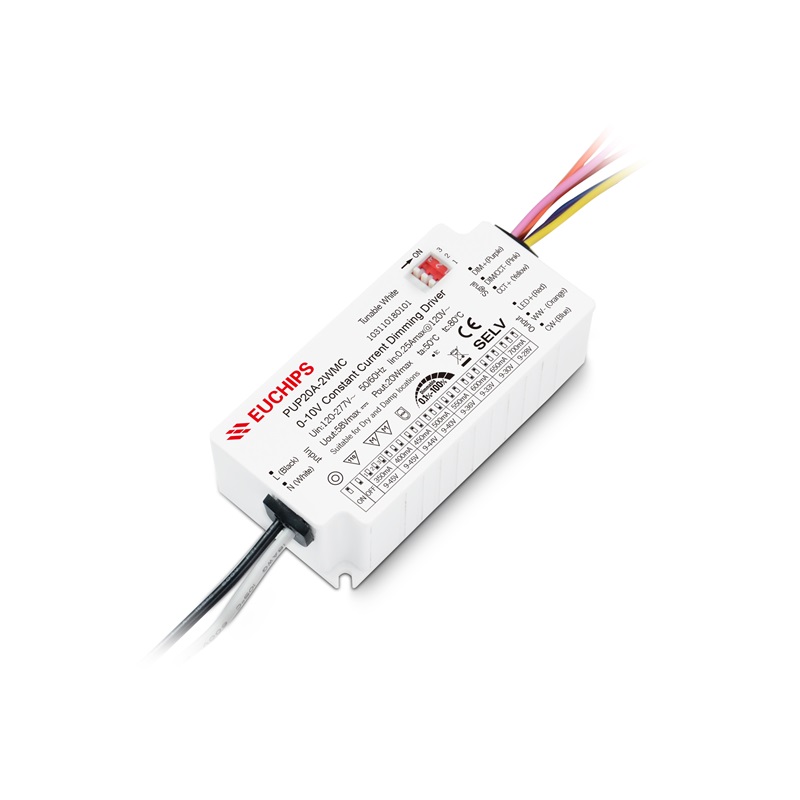

20W 350-700mA 0-10V美规LED调光调色电源PUP20A-2WMC
输入电压:120-277VAC
输出电流:350/400/450/500/550/600/650/700mA
输出电压:9-45VDC
输出功率:20W
产品型号:PUP20A -2WMC
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
PUP20A-2WMC-产品特性：
概述
PUP20A-2WMC是一款调光调色恒流驱动器，350/400/450/500/550/600/650/700mA 8档电流的LED驱动器,输出电流可以通过DIP拨码开关简易设置调光曲线平滑、无闪烁。
产品特点
●双通道恒流输出，多级电流可选
●输入电压：120-277V
●调光范围：0.1-100%, 调光效果平滑，无频闪
●短路保护，过载保护，过压保护
●适用于室内LED照明应用，如筒灯、聚光灯、面板灯等
技术参数
|
型号 |
PUP20A-2WMC |
||||
|
输入 |
电压 |
120VAC-277VAC |
|||
|
频率 |
47/63Hz |
||||
|
效率 |
84%@120VAC,满载 |
||||
|
功率因数 |
≥0.97@120VAC,满载 , ≥0.9@277VAC,满载 |
||||
|
THD(满载) |
<13%@120VAC, 满载 , <13%@277VAC, 满载 |
||||
|
电流 |
0.25Amax@120VAC , 0.15Amax@277VAC |
||||
|
浪涌电流 |
冷启动,4.25A@120VAC 30us |
10.3A@277VAC, 24us |
|
|
|
|
待机功耗 |
<1W |
||||
|
空载功耗 |
<1W |
||||
|
启动延时 |
≤ 0.75 s, at230Vac (当灯光开始亮起) |
||||
|
|
电流/电压/功率 |
350mA/9-45V/15.75W 400mA/9-45V/18W |
450mA/9-44V/19.8W 500mA/9-40V/20W |
550mA/9-36V/19.8W 600mA/9-33V/19.8W |
650mA/9-30V/19.5W 700mA/9-28V/19.6W |
|
|
通道 |
2 |
|||
|
输出 |
空载输出电压 |
58V Max |
|||
|
|
纹波电流 |
<5% |
|||
|
|
电流精度 |
±5% |
|||
|
|
输出电压范围 |
±5% |
|||
|
保护 |
过压保护 |
打嗝，移除故障后自恢复 |
|||
|
过载保护 |
打嗝，移除故障后自恢复 |
||||
|
短路保护 |
关断输出，移除故障后自恢复 |
||||
|
安全与 电磁兼容 |
雷击浪涌 |
L-N: 2KV |
|||
|
耐受电压 |
I/P-O/P: 2000VAC/1min/5mA ; I/P-0-10V: 1500VAC/1min/5mA ; O/P-DIM( Signal port 0-10V): 1500VAC/1min/5mA |
||||
|
绝缘阻抗 |
5MΩ |
||||
|
安全标准 |
EN61347, GB19510 |
||||
|
电磁兼容 |
EN55015, EN61000-3-2 |
||||
|
EMC电磁抗扰度 |
FCC class B(120V)/class A(277V) |
||||
|
功能 |
调光模式 |
0-10V / PWM |
|||
|
调光范围 |
0.1%-100% |
||||
|
其它 |
产品尺寸 |
88*43*26.5mm (3.46*1.69*1.04 Inch) (长*宽*高) |
|||
|
包装信息 |
净重: 146g(0.32 lb)±5%/个; 50个/箱; 7.8kg(17.2 Ib)±5%/箱; 外箱尺寸: 234*222*194mm(9.21*8.74*7.63 Inch)(L*W*H) |
||||
|
防水等级 |
IP20 |
||||
|
工作环境温度 |
ta:-20℃~50℃ [-4°F~122°F] |
||||
|
tc |
80℃ [ 176°F ] |
||||
|
储存温度、湿度 |
-40℃~85℃ [-40°F~185°F] , 20-90%RH |
||||
|
质保 |
5年 |
||||
|
寿命 |
50,000h@tc:85℃ [ 185°F ] |
||||
|
材料 |
PC |
||||
|
开关机次数 |
>25,000 小时 |
||||
-
