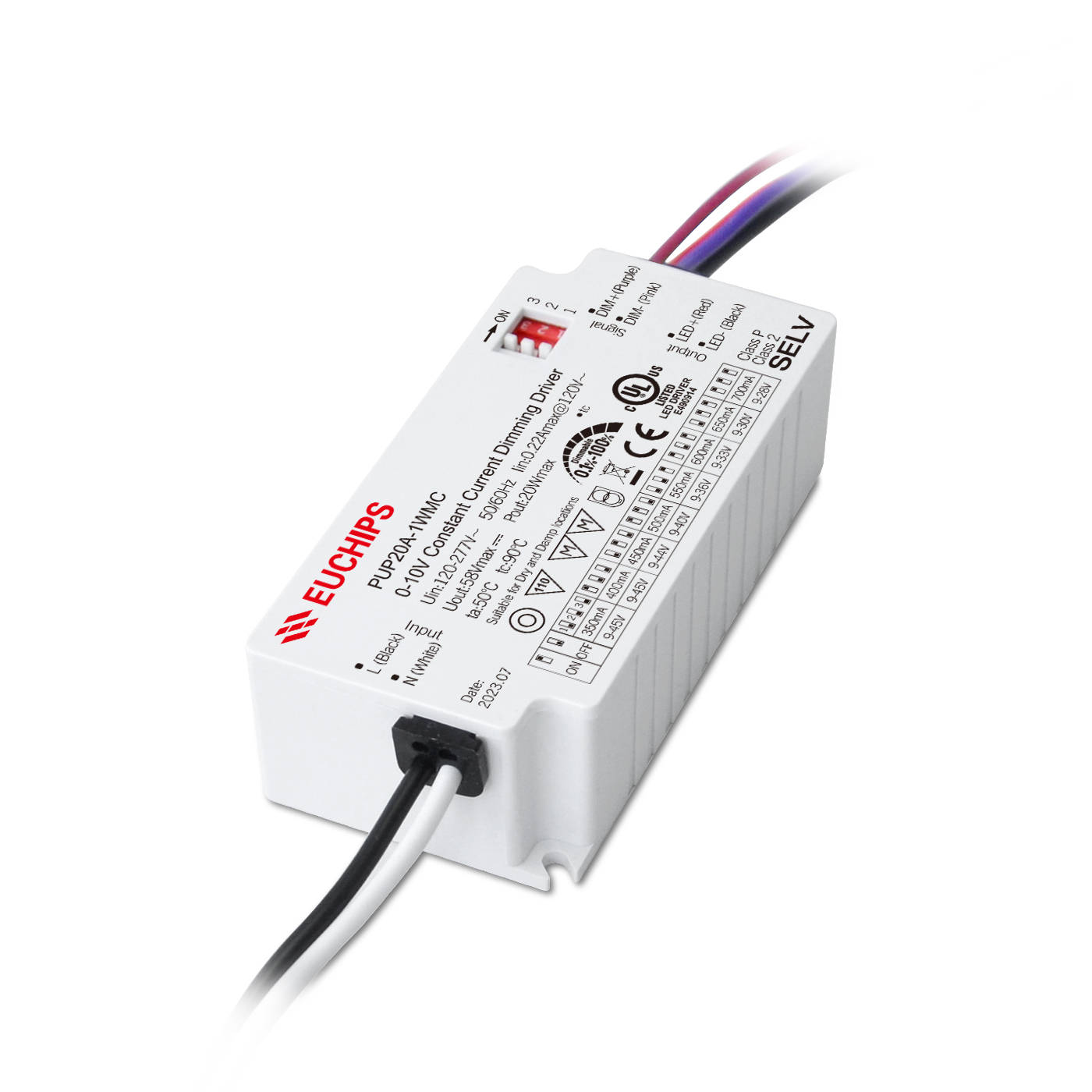

20W 350-700mA 0-10V美规LED调光电源PUP20A-1WMC
输入电压:120-277VAC
输出电流:350/400/450/500/550/600/650/700mA
输出电压:9-45VDC
输出功率:20W
调光方式:0/1-10V(A型)
产品型号:PUP20A -1WMC
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
0/1-10V恒流调光电源PUP20A-1WMC-产品特性：
概述
PUP20A-1WMC是一款恒流输出模式LED驱动器。输出和调光电路完全符合新规定，隔离，确保用户和灯具系统在安装过程中使用。
产品特点
●单通道恒流输出，输出电流电平可通过DIP S.W.选择。
●支持3合1调光(0/1-10V有源信号, 可调电阻, PWM信号)A型
●输入电压120V~277V
●调光范围：0.1-100%, 调光效果平滑，无闪烁
●保护：短路、过载、过压
●适用于室内LED照明应用，如筒灯、聚光灯、面板灯等
技术参数
|
产品型号 |
PUP20A-1WMC |
||||
|
输入 |
电压
|
120VAC-277VAC |
|||
|
频率 |
50/60Hz
|
||||
|
效率( 典型 ) |
85%@120VAC,满载 |
||||
|
功率因数(典型)
|
0.98@120VAC,满载
|
||||
|
THD(满载)
|
<13%@120VAC,满载 |
||||
|
电流 |
0.22Amax@120VAC |
||||
|
浪涌电流 |
Cold start,30A@120VAC |
||||
|
待机功耗 |
<1W |
||||
|
|
电流/电压/功率 |
350mA/9-45V/15.75W
|
450mA/9-44V/19.8W
|
550mA/9-36V/19.8W
|
650mA/9-30V/19.5W
|
|
|
400mA/9-45V/18W |
500mA/9-40V/20W |
600mA/9-33V/19.8W |
700mA/9-28V/19.6W |
|
|
输出 |
空载输出电压 |
58V Max |
|||
|
输出频率 |
1KHz Min PWM |
||||
|
电流精度 |
±5% |
||||
|
|
低频纹波电流(<120Hz) |
<3% |
|||
|
保护 |
过压保护 |
打嗝，移除故障后自恢复 |
|||
|
过载保护 |
打嗝，移除故障后自恢复 |
||||
|
短路保护 |
关断输出，移除故障后自恢复 |
||||
|
安全与 电磁兼容 |
浪涌 |
L-N: 0.5KV |
|||
|
耐受电压 |
I/P-O/P: 3000VAC/1min/5mA; I/P-Gnd: 1500VAC/1min/5mA; O/P-Gnd: 500VAC/1min/5m |
||||
|
安全标准 |
UL8750/UL1310/CSA25013,CSA class P |
||||
|
电磁兼容 |
EN55015,EN61000-3-2 Class C,IEC61000-3-3 |
||||
|
EMC电磁抗扰度 |
FCC class B(120V)/class A(277V)
|
||||
|
功能 |
调光模式 |
0-10V(A )型
|
|||
|
调光范围 |
0.1%-100% 可调灭 |
||||
|
其它 |
产品尺寸 |
88*43*26.5毫米(长*宽*高) |
|||
|
毛重 |
200g |
||||
|
防水等级 |
IP20
|
||||
|
工作环境温度 |
-20℃~55℃ |
||||
|
tc
|
90℃ |
||||
|
相对湿度 |
20~90% RH
|
||||
|
寿命 |
50,000h@tc:85℃ |
||||
|
材料 |
PC
|
||||
|
开关机次数 |
>25,000 次 |
||||
-
96W 恒压24V调光电源 美规0-10v LED调光电源MUP96A-1W24V 输入电压:120-277VAC
输出电流:4A
输出电压:24VDC
输出功率:96W
调光方式:0/1-10V(A型)
重量(g):700g
产品型号:MUP96A-1W24V
-

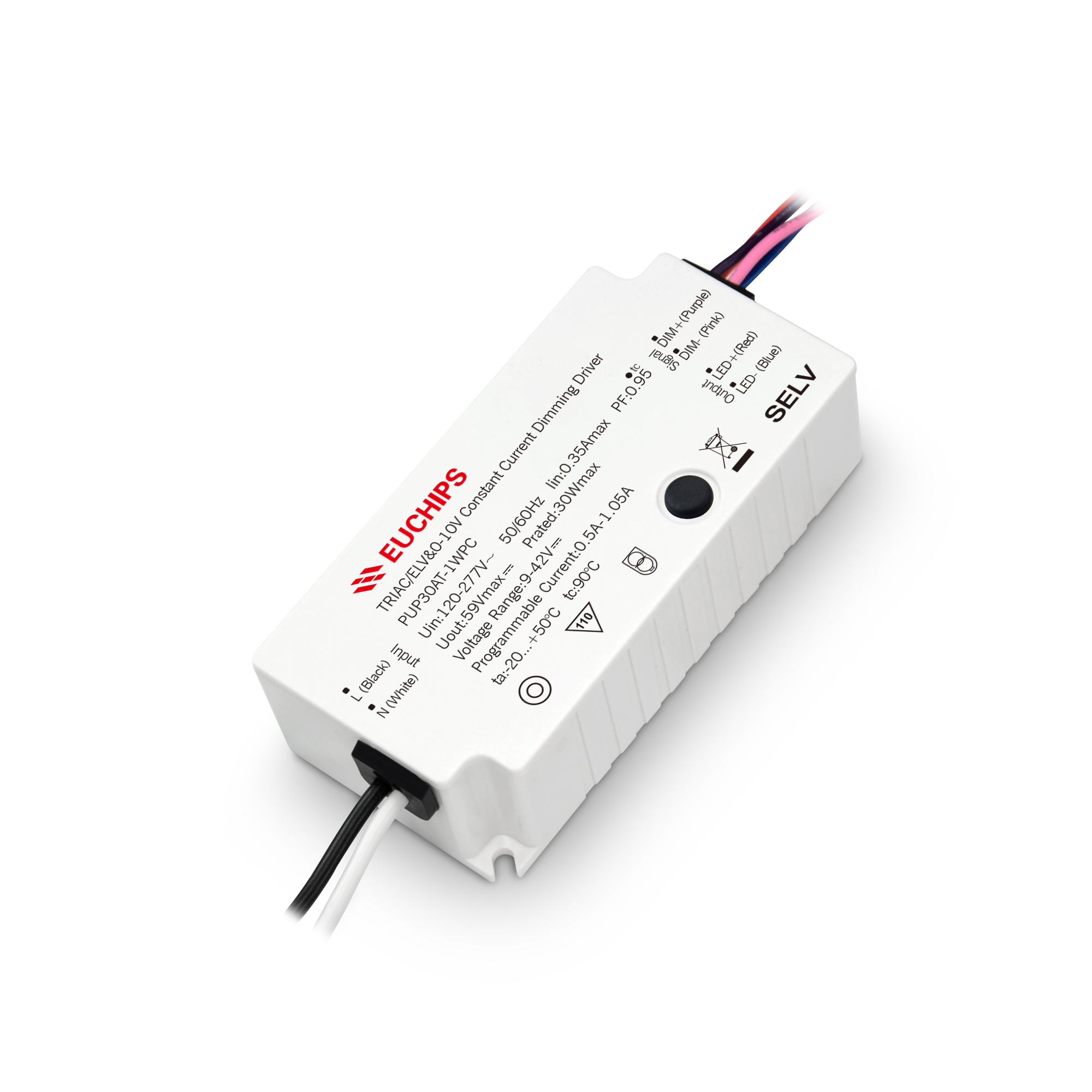

30W 500-1050mA 0-10V 可控硅LED调光电源PUP30AT-1WPC 输入电压:120-277VAC
