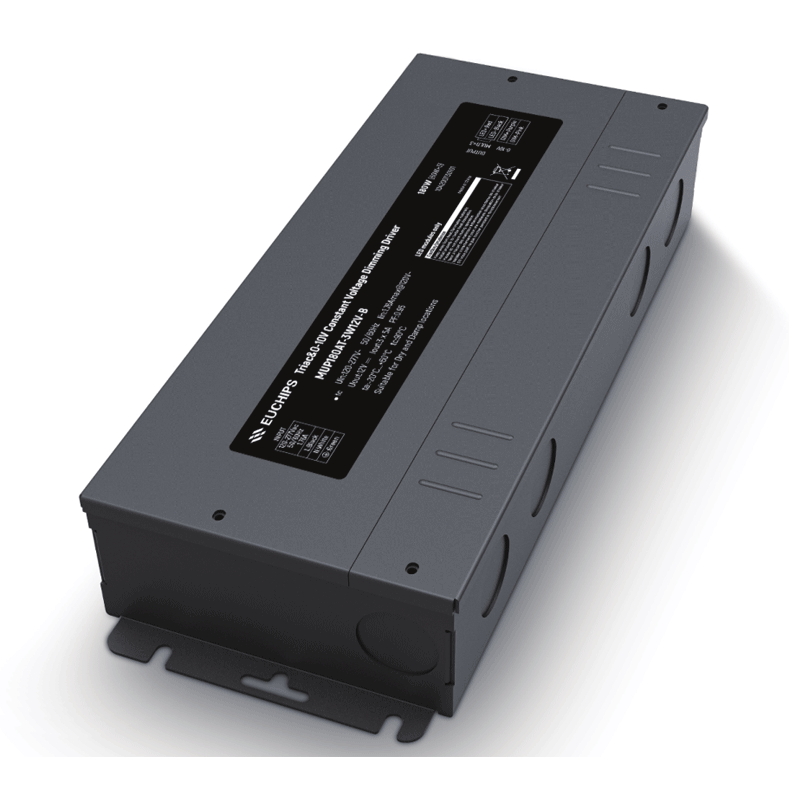

180W 12V 可控硅/0-10V恒压调光电源MUP180AT-3W12V-B
输出通道：3
输出电压：12VDC
输出电流：0.77-1.76A
输出功率：180W
输入电压：120-277VAC
频率：50/60Hz
效率：88%
功率因数：＞0.95
产品型号：MUP180AT-3W12V-B
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
产品详情
概述
MUP180AT-3W12V-B 是一款可以用于室内的恒压输出LED调光驱动器。这款驱动器支持前沿切相和后沿切相调光器；实现平滑调光的效果。
产品特点
● 单通道恒压输出，最大输出电流5A
● 宽电压输入120VAC ~ 277VAC
● 调光曲线平滑，无闪烁
● 信号悬空时，满载输出，可作为电源使用
● 过载保护；过流保护；短路保护
● IP20，适用于LED室内灯具,比如LED灯带，投光灯，洗墙灯等
产品参数
|
型号 |
MUP180AT-3W12V-B |
|
|
输入 |
效率 |
≥88%@120VAC, 满载 |
|
电压 |
120VAC-277VAC |
|
|
频率 |
50/60Hz |
|
|
电流 |
1.76Amax@120VAC 0.93Amax @230VAC 0.77Amax @277VAC |
|
|
功率因数 |
≥0.95@120VAC, ≥0.90@277VAC, 满载 |
|
|
THD |
<10%@120VAC, <15%@277VAC, 满载 |
|
|
浪涌电流 |
冷启动, 40A@120VAC 500us, 80A@277VAC 200us |
|
|
待机功耗 |
<5W@120VAC |
|
|
空载功耗 |
<5W@120VAC |
|
|
启动延时 |
<0.75s, @120Vac (当光线开始亮起) |
|
|
输出 |
电流 |
3通道, 每通道5A |
|
电压 |
12VDC |
|
|
电压范围 |
12VDC ±5% |
|
|
功率 |
60W每通道，共180W |
|
|
通道 |
3 |
|
|
过功率限制 |
≤120% |
|
|
纹波 |
≤300mV |
|
|
PWM频率 |
20K Hz |
|
|
功能 |
调光方式 |
0-10V，前沿/后沿 (@120VAC 60Hz) |
|
调光范围 |
0.1%-100% (0-10V) 1%-100% (前沿/后沿) |
|
|
调光曲线 |
(对数) |
|
|
频闪 |
无频闪 |
|
|
保护 |
短路 |
关闭输出，排除故障后自恢复 |
|
过载 |
降低电流打嗝保护，排除故障后自恢复 |
|
|
过流 |
降低电流打嗝保护，排除故障后自恢复 |
|
|
安规 电磁兼容 |
浪涌 |
L-N 2000VAC L-N-PG 4000VAC |
|
耐压 |
输入对输出:2000Vac/1min/<5mA 输入对地:1500Vac/1min/<5mA 输出对地:500Vac/1min/<5mA输出对信号( 信号端):500Vac/1min/<5mA |
|
|
安全标准 |
UL8750 UL1310 CSA25013.CSA Class P |
|
|
电磁兼容 |
FCC PART15B |
|
|
EMC抗扰度 |
IEC 61000-4-2-3-4-5-6-8-11 |
|
|
绝缘阻抗 |
5MΩ |
|
|
其它 |
工作温度 |
(-20~+60) ℃ [-4°F~140°F] |
|
储存温度、湿度 |
(-40~+90)℃ [-40°F~194°F] |
|
|
tc |
90℃ [ 194°F ] |
|
|
材质 |
金属 |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000h@tc:85℃ [ 185°F ] |
|
|
质保 |
5年 |
|
|
开关周期 |
25,000次 |
|
|
包装尺寸(重量) |
净重: 937g (2.06 lb)±5%/个;8个/箱; 8.0kg(17.6 IB)±5%/箱; 外箱尺寸: 452*284*135mm(17.8*11.2*5.3 Inch)(长*宽*高） |
|
|
尺寸 |
262*104*46mm (10.31*4.1*1.8 Inch)(长*宽*高） |
|
-
