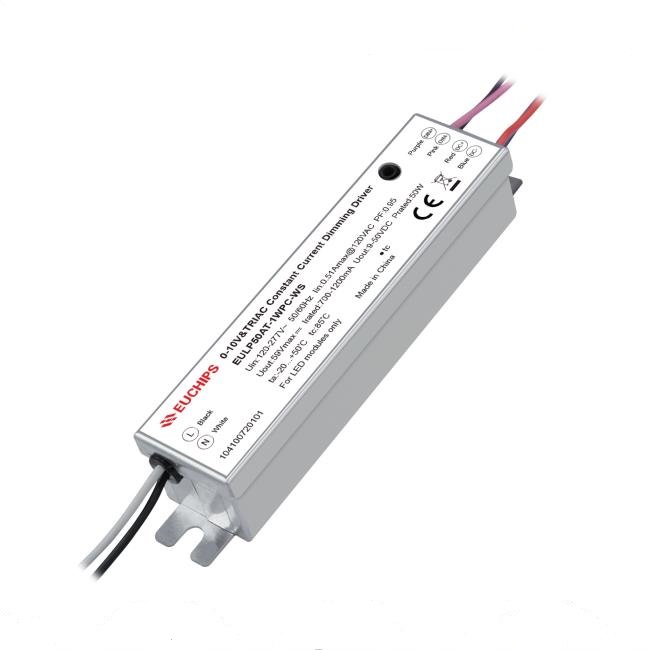

50W 700-1200mA 0-10V&可控硅恒流调光电源EULP50AT-1WPC-WS
输出通道：1
输出电流：700-1200mA
输出功率：50W
输入电压：120-277VAC
频率：50/60Hz
效率：87%
功率因数：＞0.98
产品型号：EULP50AT-1WPC-WSC
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
概述
EULP50AT-1WPC-WS是一款可以用于室内的恒压输出LED调光驱动器。这款驱动器支持前沿切相和后沿切相调光器，0-10V有源信号，实现平滑调光的效果。
产品特点
●单通道输出，输出电流可通过软件选择
●支持TRIAC（前沿）/ELV（后沿）和0‒10V调光
●仅在120 Vac下进行TRIAC和ELV调光
● Class 2 电源
●保护：过载、过压、短路保护
●适用于室内LED照明应用
技术参数
|
产品型号 |
EULP50AT-1WPC-WS |
|
|
输入 |
效率(典型) |
>87%@120VAC, >87%@277VAC, 满载 |
|
频率 |
50-60Hz |
|
|
电压 |
120VAC-277VAC |
|
|
功率因数 (典型 ) |
0.98@120VAC, 0.9@277VAC,满载
|
|
|
THD(满载) |
10%@120VAC, 15%@277VAC,满载 |
|
|
电流 |
0.51Amax@120VAC, 0.25A@277VAC |
|
|
浪涌电流 |
冷启动, 20A@120VAC 100us, 40A@277VAC 100us |
|
|
待机功耗 |
<2W |
|
|
空载功耗 |
<2W |
|
|
输出 |
电流 |
700-1200mA |
|
电压 |
9-50V *(可控硅调光20V以上调光效果更佳) |
|
|
功率 |
50W *(可控硅调光带载20W以上调光效果更佳) |
|
|
通道 |
1 |
|
|
空载输出电压 |
59V Max |
|
|
电流精度 |
±5% (*700mA ±7%) |
|
|
低频纹电流(<120Hz) |
<3%
|
|
|
保护 |
过载保护 |
降电流保护，排除故障后恢复正常 |
|
过压保护 |
降电流保护，排除故障后恢复正常 |
|
|
短路保护 |
无输出, 移除故障后自恢复 |
|
|
安全与 电磁兼容 |
浪涌
|
L-N:2.5KV (ANSI/IEEE C62.41.1-2002 & c62.41.2-2002 A类, 2.5 kV振铃波 ) |
|
耐受电压 |
I/P-O/P: 2000Vac/1min/<5mA, I/P-PG:1500Vac/1min/<5mA, O/P-PG: 500Vac/1min/<5mA, O/P-DIM( Signal port ):500Vac/1min/<5mA |
|
|
安全标准 |
UL8750/UL1310/CSA25013,CSA class P |
|
|
电磁兼容 |
EN55015,EN61000-3-2 Class C,IEC61000-3-3 |
|
|
EMC电磁抗扰度 |
FCC class B(120V)/class A(277V) |
|
|
功能 |
调光模式 |
0-10V, TRIAC/ELV(@120VAC 60Hz) |
|
调光范围 |
1%-100% |
|
|
调光曲线 |
0-10V: (线性) TRIAC/ELV: (线性) |
|
|
频闪 |
Flicker free |
|
|
其它 |
防水等级 |
IP20 |
|
工作环境温度 |
(-20~+50) ℃ [-4°F~122°F] |
|
|
相对湿度 |
20~90% RH |
|
|
tc |
85 ℃ [ 185°F ] |
|
|
寿命 |
50,000h@tc:85℃[ 185°F ] |
|
|
质保 |
5年 |
|
|
开关机次数 |
>25,000 次 |
|
|
材料 |
金属 |
|
|
产品尺寸 |
123.5*27.5*24mm (4.86*1.08*0.94 英寸)(长*宽*高) |
|
|
包装信息 |
净重: 150g(0.33 lb)±5%/个; 75个/箱; 11.75kg(25.90Ib)±5%/箱; 外箱尺寸: 398*230*170 mm(15.67*9.05*6.69 Inch)(L*W*H) |
|
-
