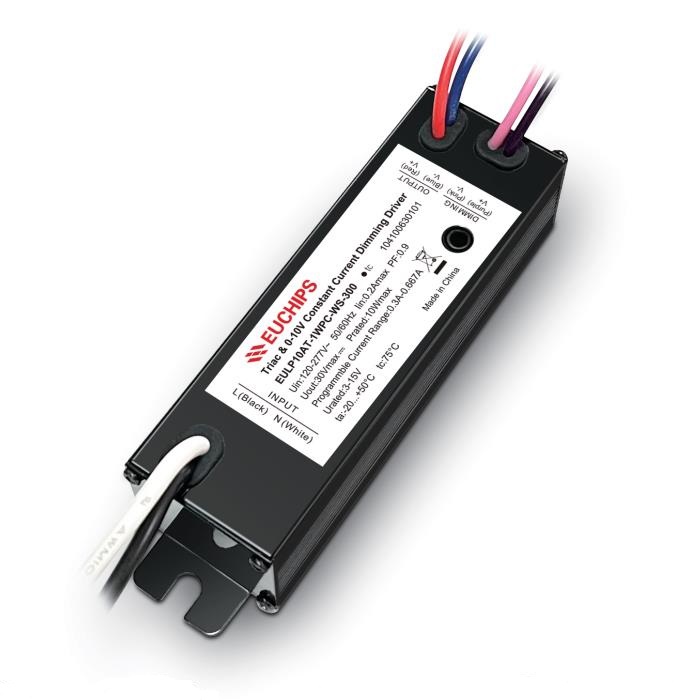

10W 300-667mA 0-10V&可控硅恒流调光电源EULP10AT-1WPC-WS-300
输出通道：1
输出电流：300-667mA
输出功率：10W
输入电压：120-277VAC
频率：50/60Hz
效率：74%@230VAC,满载
功率因数：＞0.9@230VAC,满载
产品型号：EULP10AT-1WPC-WS-300
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
产品详情
概述
EULP10AT-1WPC-WS-300是一款恒流模式输出LED驱动器。驱动器支持（Triac）和（ELV）调光器，0-10V，实现平滑的调光效果。
产品特点
●单通道输出，输出电流可通过软件选择
●支持TRIAC（前沿）/ELV（后缘）和0‒10V调光
●仅在120 Vac下进行TRIAC和ELV调光
●Class 2电源
●保护：过载、过压、短路保护
●适用于室内LED照明应用
技术参数
|
产品型号 |
EULP10AT-1WPC-WS-300 |
|
|
输入 |
效率 |
>74%@120VAC, >71%@277VAC, 满载 |
|
额定电压范围 |
120-277VAC |
|
|
频率(Hz) |
50/60Hz |
|
|
电流 |
0.2Amax@120VAC, 0.1A max@277VAC |
|
|
PF |
≥0.9@120VAC, ≥0.85@277VAC, 满载 |
|
|
THD |
≤20%@120VAC, ≤25%@277VAC |
|
|
浪涌电流 |
冷启动 ,2.5A@120VAC 50us, 5A@120VAC 25us |
|
|
输出 |
电流范围 |
300-667mA (出厂设置: 667mA) |
|
电压范围 |
3-15VDC |
|
|
输出功率 |
10W Max |
|
|
输出通道 |
1 |
|
|
电流精度 |
±5% |
|
|
纹波电流 |
±8% |
|
|
待机功耗 |
<2W |
|
|
空载功耗 |
<2W |
|
|
空载输出电压 |
30VMax |
|
|
启动延时 |
<1s, @120Vac(当灯光开始亮起) |
|
|
功能 |
调光方式 |
0-10V 可控硅(前后沿) |
|
调光范围 |
0-10V: 1%-100% 可控硅(前后沿): 3%-100% |
|
|
调光曲线 |
线性(0-10V); 对数(Triac/ELV) |
|
|
频闪 |
无频闪 |
|
|
保护 |
短路 |
短路无输出，排除故障输出正常 |
|
过载 |
电流下降，排除故障输出正常 |
|
|
过压 |
电流下降，排除故障输出正常 |
|
|
安规与 电磁兼容 |
雷击浪涌 |
L-N 2500VAC ( Ring wave) |
|
耐压 |
输入对输出2000Vac/1min/<5mA |
|
|
安全标准 |
UL1310 |
|
|
EMI |
FCC Part 15 Class B @120v FCC Part 15 Class A @277v |
|
|
其他 |
工作温度 |
-20℃~+50℃ |
|
储存温度、湿度 |
-40℃~80℃, 5%-90%RH |
|
|
tc |
75℃ |
|
|
材质 |
金属 |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000h@tc:75℃ |
|
|
质保 |
5年 |
|
|
开关周期 |
>25,000 次 |
|
|
尺寸 |
98*26*22.5mm (3.85*1.02*22.5 英寸) (长*宽*高) |
|
|
包装尺寸(重量) |
净重:95g±5%/PCS; --PCS/Carton; --kg±5%/箱; 外箱尺寸: ---*---*---mm(长*宽*高) |
-
