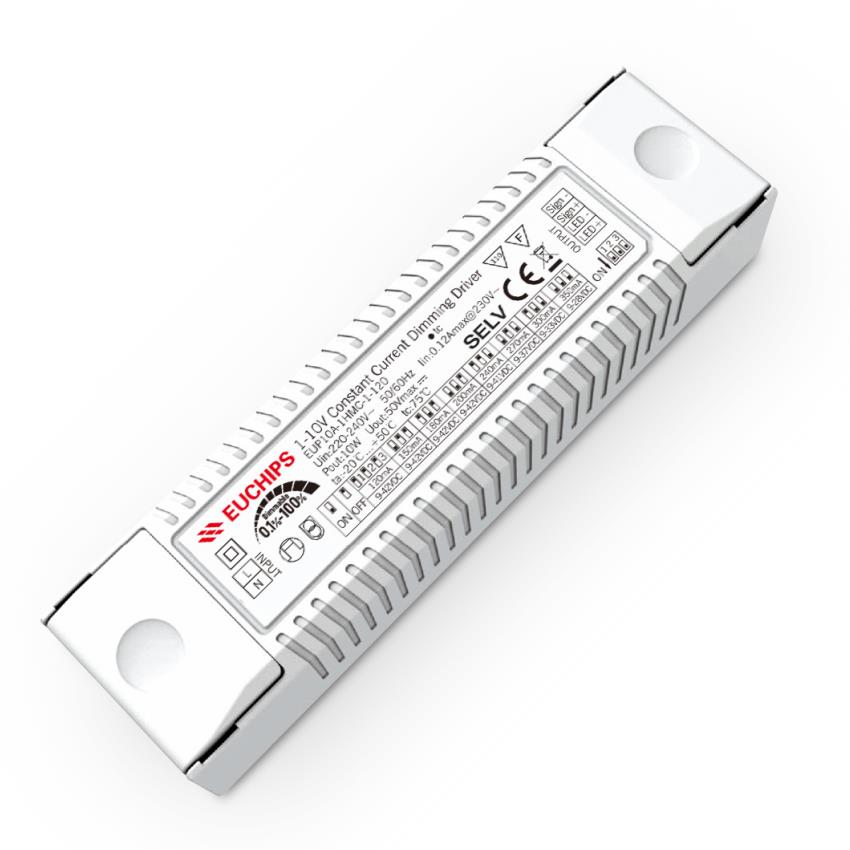

10W 120-350mA 0-10V调光驱动器EUP10A-1HMC-1-120
输入电压：220VAC-240VAC
输出电流：120-350mA
输出电压：9-42VDC
输出功率：10W
空载输出电压：50VDC
保护：过载保护，短路保护，过温保护
产品型号：EUP10A-1HMC-1-120
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
8档电流的LED调光驱动器-EUP10A-1HMC-1-120产品详情
概述
EUP10A-1HMC-1-120是一款可以提供120/150/180/200/240/270/300/350mA 8档电流的LED驱动器。输出电流可以通过DIP拨码开关简易设置，可以通过外部0/1-10V有源信号，可调电阻， PWM信号实现平滑调光；当不接外信号时，可作为常规电源使用。产品特点
● 单通道恒流输出，多级电流可选
● 支持三合一调光（1-10V有源信号，可调电阻，PWM信号）
● 高电压输入：220VAC ~ 240VAC
● 效率高达 75%
● 信号悬空时，满载输出，可作为电源使用
● 过载保护，短路保护，过温保护
● 适用于LED室内灯具,比如筒灯，射灯、面板灯
产品参数
|
型号 |
EUP10A-1HMC-1-120 |
||
|
输入 |
效率 |
75%@230VAC, 满载 |
|
|
电压 |
220VAC-240VAC |
||
|
频率 |
50/60Hz |
||
|
功率因素 |
>0.5@230VAC, 满载 |
||
|
电流 |
0.12Amax@230VAC |
||
|
浪涌电流 |
冷启动,18A(在 50%Ipeak下测twidth=14us)@230VACC |
||
|
输出 |
电流/电压/功率 |
120mA/9-42VDC/5.04W 150mA/9-42VDC/6.3W 180mA/9-42VDC/7.56W 200mA/9-42VDC/8.4W 240mA/9-41VDC/9.84W 270mA/9-37VDC/9.99W 300mA/9-33VDC/9.99W 350mA/9-28VDC/9.8W |
|
|
波纹电流 |
<3% |
电流选择表
备注：出厂默认设置电流为120mA(1,2,3在OFF状态) |
|
|
通道 |
1 |
||
|
电流公差 |
±5% |
||
|
待机功耗 |
<1.5W |
||
|
空载输出电压 |
50V Max |
||
|
功能 |
调光方式 |
0/1-10V有源信号，可调电阻，PWM信号 |
|
|
调光范围 |
0.3%-100% 变暗直至关闭 |
||
|
保护 |
短路 |
关闭输出，排除故障后自恢复 |
|
|
过载 |
当超过输出电压时，输出电流减小，当负载降低时自动恢复 |
||
|
过温 |
关断输出, 当温度恢复正常时自动恢复. |
||
|
其它 |
工作温度 |
-20℃~50℃ |
|
|
储存温度、湿度 |
-40℃~85℃, 20-90%RH |
||
|
tc |
75℃ |
||
|
材质 |
PC |
||
|
防水等级 |
IP20 |
||
|
寿命 |
30,000小时@tc:70℃ |
||
|
质保 |
3年 |
||
|
开关周期 |
>15,000次 |
||
|
包装尺寸(重量) |
净重: 90g±5%/个; 100个/箱; 7kg±5%/箱; 外箱尺寸: 515*235*140mm(L*W*H) |
||
|
尺寸 |
110*30*22.6mm(长*宽*高） |
||
-
-
