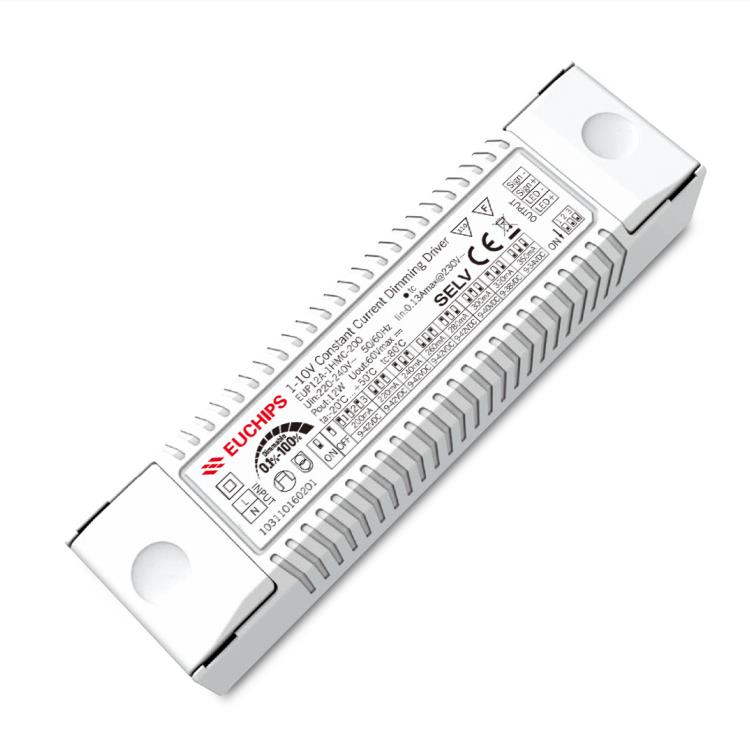

12W 200-350mA 恒流1-10v调光电源EUP12A-1HMC-200
输入电压:220-240VAC
输出电流:200-350mA
输出电压:9-42VDC
输出功率:12W
产品型号:EUP12A-1HMC-200
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
恒流1-10v调光电源-EUP12A-1HMC-200产品特性：
概述
EUP12A-1HMC-200是一款可以提供200/220/240/260/280/300/320/350mA 8档电流的LED驱动器。输出电流可以通过DIP拨码开关简易设置，可以通过外部0/1-10V有源信号，可调电阻，PWM信号实现平滑调光；当不接外信号时，可作为常规电源使用。
产品特点
● 单通道恒流输出，多级电流可选
● 三合一调光（1-10V有源/PWM/电阻）
● 宽电压输入：220VAC ~ 240VAC
● 内建主动式PFC
● 效率高达 78%
● 信号悬空时，满载输出，可作为常规电源使用
● 调光曲线平滑无闪烁
● 短路保护，过载保护，过温保护
● 适用于LED室内灯具,比如筒灯，射灯，面板灯等
技术参数
|
型号 |
EUP12A-1HMC-200 |
||
|
输入 |
效率 |
78%@230VAC, 满载 |
|
|
电压 |
220VAC-240VAC |
||
|
频率 |
50/60Hz |
||
|
功率因素 |
>0.5@230VAC, 满载 |
||
|
电流 |
0.13Amax@230VAC |
||
|
空载功耗 |
≤1.5W |
||
|
启动延时 |
≤ 0.75s, at230Vac (当灯光开始亮起) |
||
|
浪涌电流 |
冷启动,10A(在 50%Ipeak下测twidth=103us)@230VAC |
||
|
输出 |
电流/电压/功率 |
200mA/9-42VDC/8.4W 220mA/9-42VDC/9.24W 240mA/9-42VDC/10.08W 260mA/9-42VDC/10.92W 280mA/9-42VDC/11.76W 300mA/9-40VDC/11.99W 320mA/9-38VDC/11.99W 350mA/9-34VDC/11.9W |
|
|
输出电压范围 |
9-42V |
电流选择表
备注：出厂默认设置电流为200mA(1,2,3在OFF状态) |
|
|
通道 |
1 |
||
|
电流精度 |
±5% |
||
|
待机功耗 |
<1.5W |
||
|
空载输出电压 |
60V Max
|
||
|
功能 |
调光方式 |
0/1-10有源信号，可调电阻， PWM信号 |
|
|
调光范围
|
0.1%-100% 变暗直至关闭
|
||
|
调光曲线 |
线性 |
||
|
保护 |
过负载 |
电流下降，排除故障输出正常 |
|
|
短路 |
短路无输出，排除故障输出正常 |
||
|
过温保护 |
关断输出, 当温度恢复正常时自动恢复 |
||
|
其它 |
工作温度 |
-20℃~50℃ |
|
|
储存温度、湿度 |
-40℃~85℃, 20-90%RH |
||
|
tc |
80℃ |
||
|
材质 |
PC |
||
|
防水等级 |
IP20 |
||
|
寿命 |
30,000小时@tc:80℃ |
||
|
质保 |
3年 |
||
|
开关周期 |
>15,000次 |
||
|
包装尺寸(重量) |
净重: 62g±5%/个; 100个/箱; 6.7kg±5%/箱; 外箱尺寸: 515*235*140mm(L*W*H) |
||
|
尺寸 |
110*30*22mm(长*宽*高） |
||
-
75W 800-1500mA 恒流0-10v调光电源EULP75A-1HMC 输入电压：220VAC – 240VAC
输出电流：800-1500mA
输出电压：27-54VDC
输出功率：75W
产品型号：EULP75A-1HMC -
15-50W恒流调光电源ARC DI 15-50 W R系列 输出电流：0.6A
输出电压：24-50VDC
功率：15-50W
输入电压：120-277VAC
频率：50/60Hz
效率(典型)：86%
型号：ARC DI 15-50 W R -

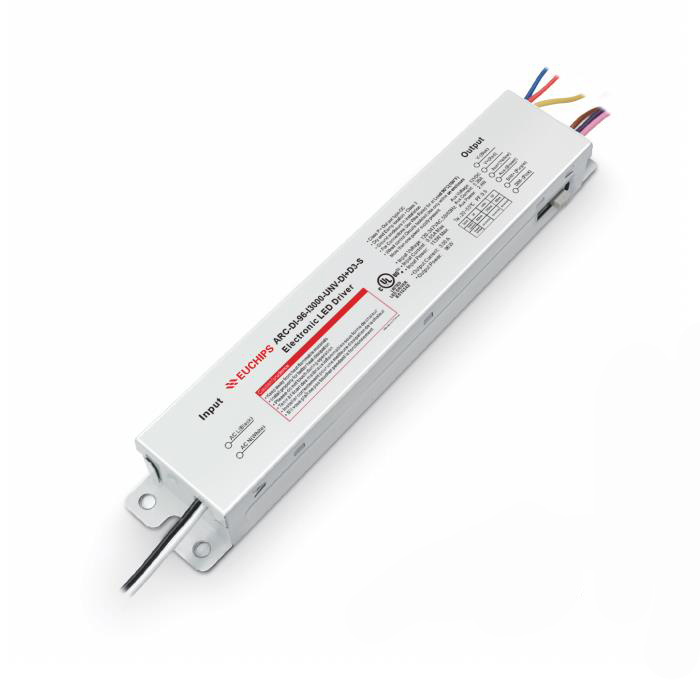

60-96W恒流调光电源ARC DI 60-96 Wx2 L系列 输出电流：2.2A
输出电压：24-50VDC
输入电压：120-277VAC
频率：50/60Hz
效率(典型)：88%
型号：ARC DI 60-96 Wx2 L -

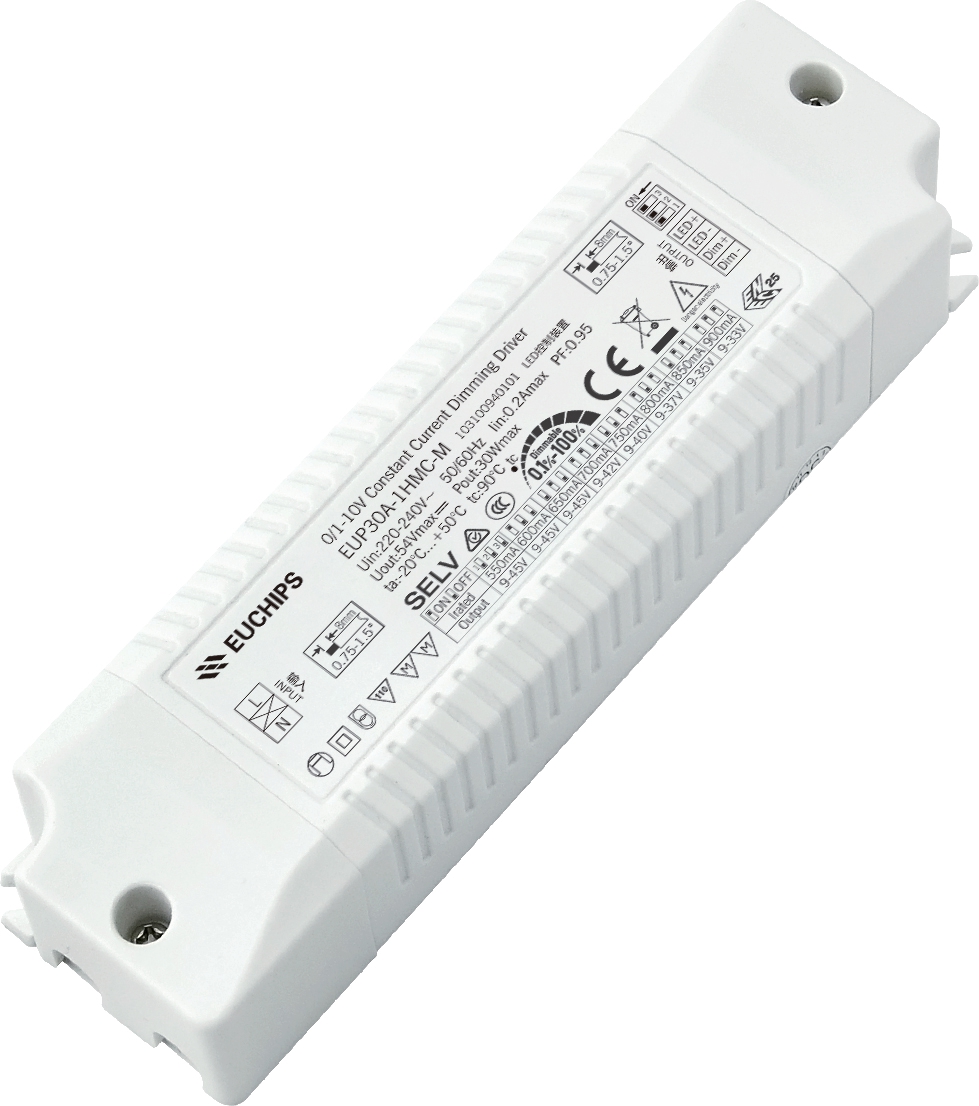

30W 550-900mA 1-10v调光电源EUP30A-1HMC-1 输出电流： 550/600/550/700/750/800/850/900mA
