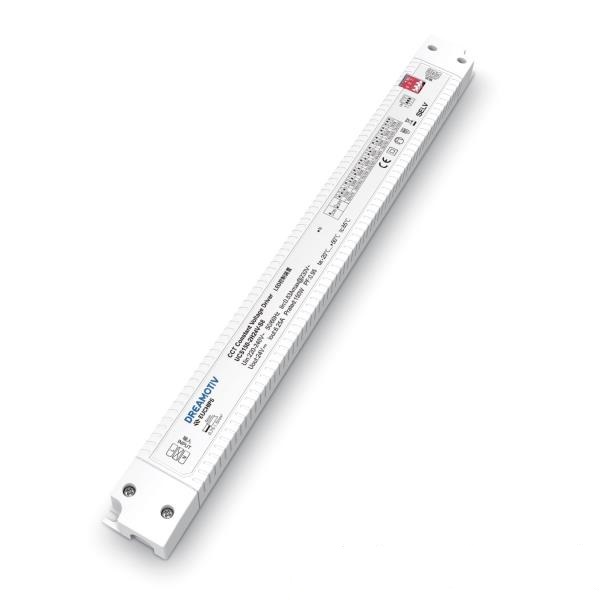

150W 24V 非调光LED恒压驱动器UCS150-2H24V-S8
输入电压：220-240VAC
输出电流：6.25A
输出电压：24VDC
输出功率：150W
电压精度：±5%
频率：50/60Hz
效率(典型)：92%
型号：UCS150-2H24V-S8
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
150W 24V 非调光LED恒压驱动器——UCS150-2H24V-S8产品详情
产品概述：
UCS150-2H24V-S8 是一款恒压输出的LED调光驱动器。通过拨码开关可实现色 温调节，共有8档色温可供选择；色温值 2700K/3000K/3500K/4000K/4500K/ 5000K/5500K/6500K。
产品特点
● 单通道恒压输出
● 适用于LED室内灯具
● 小体积、高效率、高可靠、长寿命；
● 在-20℃~+50℃工作正常；
● 保护种类：过载、过压、短路自恢复保护；
● 整机典型效率高达92%；
●符合CE认证，符合RoHS环保标准；
● 100%满载老化测试；
● 保固期5个月；
技术参数
|
型号 |
UCS150-2H24V-S8 |
|
|
输入 |
效率 |
>92%@230VAC, 满载 |
|
电压 |
220VAC-240VAC |
|
|
频率 |
50/60Hz |
|
|
功率因数 |
≥0.95@230VAC, 满载 |
|
|
电流 |
0.83Amax@230VAC |
|
|
THD |
<10%@230VAC, 满载 |
|
|
浪涌电流 |
冷启动48.2A@230VAC 312us |
|
|
待机功耗 |
<1W |
|
|
输出 |
电流/电压/功率 |
6.25A/24VDC/150W |
|
通道 |
2 |
|
|
电压公差 |
±5% |
|
|
空载电压 |
25.2VDC max |
|
|
启动延时 |
<0.5s, at230Vac(当灯开始闪烁时) |
|
|
保护 |
短路 |
关闭输出，排除故障后自动恢复 |
|
过流 |
关闭输出，排除故障后自动恢复 |
|
|
过载 |
关闭输出，排除故障后自动恢复 |
|
|
安规和 电磁兼容 |
浪涌 |
L-N:1KV |
|
耐压 |
I/P-O/P: 3750VAC/1min/5mA |
|
|
安全标准 |
EN61347-1,EN61347-2-13 |
|
|
电磁兼容 |
EN55015, EN61547 |
|
|
EMC抗扰度 |
EN61000-3-2, 3; EN61547 |
|
|
其它 |
工作温度 |
-20°C~50°C |
|
储存温度、湿度 |
-40°C~85°C, 20-90%RH |
|
|
tc |
85°C |
|
|
材质 |
PC |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000h@tc:85°C |
|
|
质保 |
5年 |
|
|
开关周期 |
>25,000次 |
|
|
包装重量 |
净重: 240g±5%/个; 50个/箱; 12.5kg±5%/箱; 外箱尺寸: 513*380*150mm(长*宽*高) |
|
|
产品尺寸 |
323*30.5*22mm(长*宽*高) |
|
注意事项
1、本产品请由具有专业资格的人员进行调试安装。2、本产品不能防水，需避免日晒雨淋，如安装在户外，请用防水箱。
3、良好的散热条件会延长产品的使用寿命，请把产品安装在通风良好的环境。
4、请检查使用的LED电源输出电压电流，是否符合产品要求。
5、使用的电线直径大小必须能足够负载连接的LED灯具，并确保接线牢固，以免电线过热或接触不良触发事故。
6、通电调试前，应确保所有接线正确，以避免因接线错误而导致灯具损坏。
7、如果发生故障，请勿私自维修；如果有疑问，请联系供应商。
-

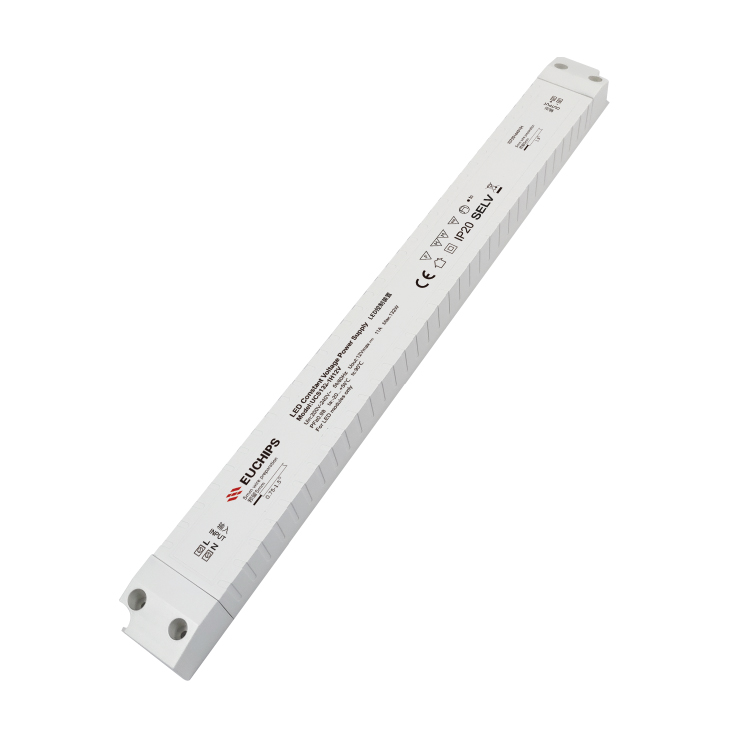

100W 24V 非调光LED恒压驱动器UCS100-1H24V 输入电压：220-240VAC
