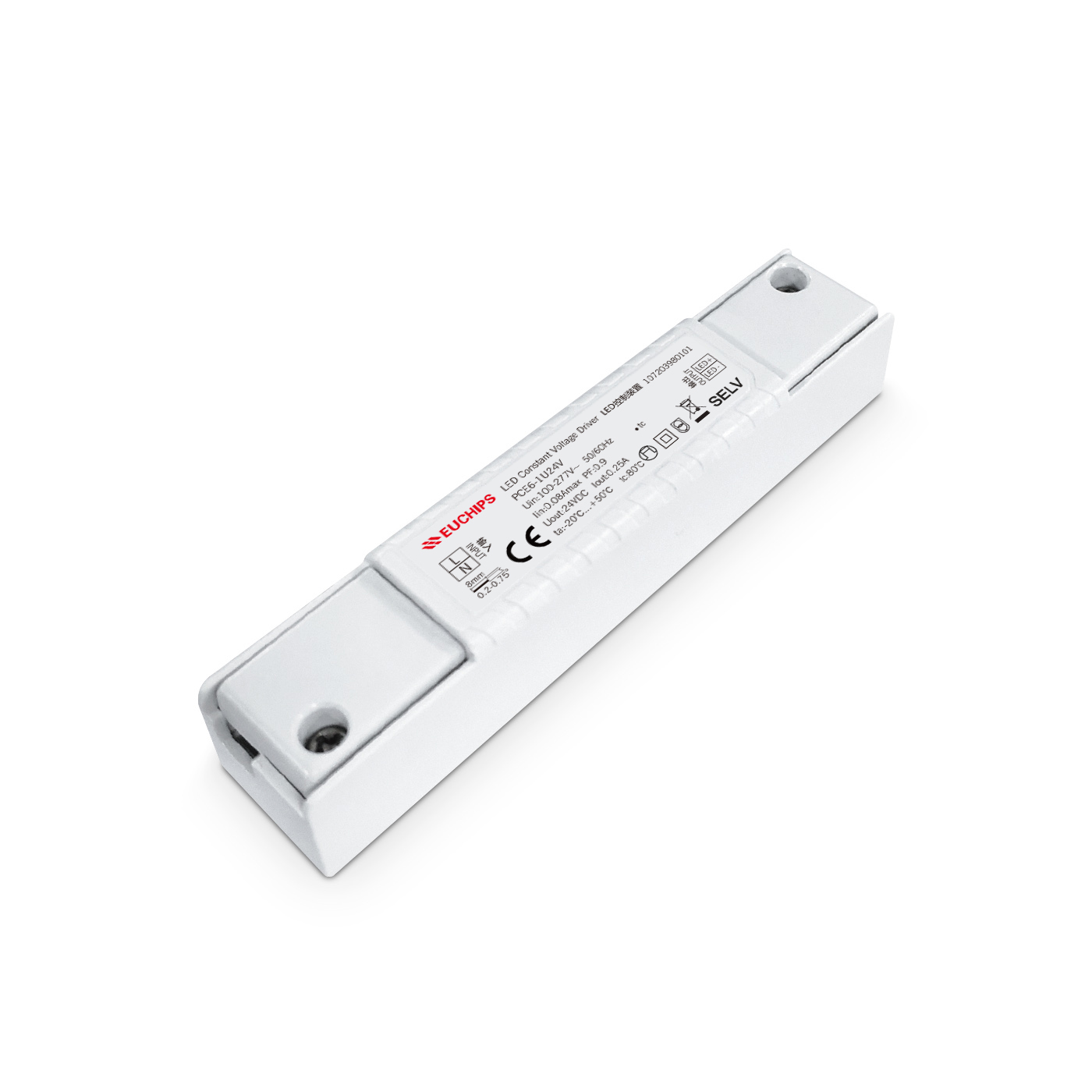

6W 24V 恒压LED驱动器PCE6-1U24V
输入电压：100-277VAC
输出电压：24VDC
输出功率：6W
频率：50/60Hz
效率(典型)：83%
产品型号：PCE6-1U24V
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
概述:
PCE6-1U24V是一款6W恒压LED驱动器，小巧机身设计，最小安装孔径28mm。
产品特点:
●单通道恒压输出
●宽电压输入：100VAC ~ 277VAC
●小巧机身设计
●短路保护，过载保护，过流保护，过温保护
●适用于恒压灯具
技术参数
|
型号 |
PCE6-1U24V |
|
|
输入 |
效率 |
≥83% @100/120/230/277VAC,Full load |
|
电压 |
100VAC-277VAC |
|
|
频率 |
50/60Hz |
|
|
功率因素 |
>0.95 @100VAC, >0.95 @120VAC, >0.9 @230VAC, >0.83 @ 277VAC, Full load |
|
|
THD |
<15%@100VAC, <15%@120VAC, <15%@230VAC, <20%@ 277VAC, Full load |
|
|
电流 |
0.08 Amax@120VAC |
|
|
空载功耗 |
≤0.5W |
|
|
浪涌电流 |
冷启动, 10A@120VAC 100us |
|
|
启动延时 |
≤0.75s, at 120Vac (当灯光开始照耀) |
|
|
输出 |
电流 |
0.25A |
|
电压 |
24VDC |
|
|
功率 |
6W |
|
|
通道 |
1 |
|
|
电压精度 |
±5% |
|
|
纹波 |
20% |
|
|
输出频率 |
65K |
|
|
保护 |
短路 |
短路无输出，排除故障输出正常 |
|
过载 |
降低电压保护，排除故障输出正常 |
|
|
过流 |
降低电压保护，排除故障输出正常 |
|
|
过温 |
无输出，去除故障后重新上电可恢复 |
|
|
安全 & 电磁 兼容 |
浪涌 |
L-N: 1KV |
|
耐压标准 |
I/P-O/P: 3750VAC/1min/5mA |
|
|
安全标准 |
EN61347-1 EN61347-2-13 UL8750 UL1310 |
|
|
电磁兼容 |
EN55015 FCC Part 15 Class B |
|
|
EMC抗扰度 |
EN61000-3-3 EN61000-3-2 EN61547 |
|
|
绝缘阻抗 |
5MΩ |
|
|
其它 |
工作温度 |
-20℃~50℃ |
|
储存温度、��度 |
-40℃~85℃, 20-90%RH |
|
|
tc |
80℃ |
|
|
材质 |
PC |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000小时@tc:80℃ |
|
|
质保 |
5年 |
|
|
开关周期 |
>25,000次 |
|
|
包装尺寸(重量) |
净重:35g±5%/PCS; 200PCS/Carton; 7.5kg±5%/箱; 外箱尺寸: 217*217*228cm(长*宽*高) |
|
|
尺寸 |
103*21*21mm（长*宽*高） |
|
-
