常见调光小知识,这里给你科普了!
来源: 2024-07-291、I类,II类,III类灯具

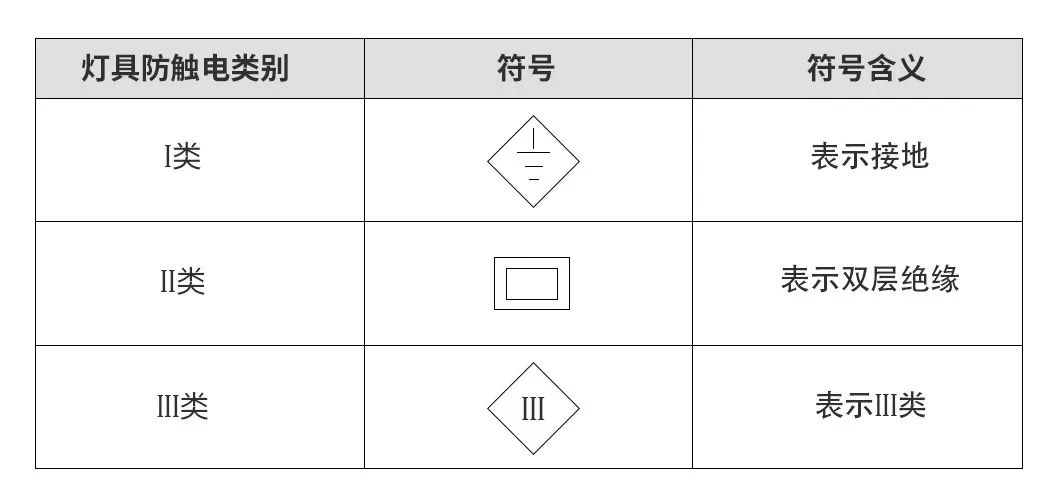

CLASS I类灯具:
除了基本绝缘为电击保护措施外,还采用了其它如接地等保护性措施的灯具。
CLASS II类灯具:
采取双重绝缘或增加绝缘为电击保护措施的灯具,不需要接地。其绝缘效果不依赖于接地或安装条件。
CLASS III类灯具:
使用特低安全电压为防电击保护的灯具,不允许接地。
2、一类电源,二类电源
根据欧规标准,Class I类电源有保护接地,Class II类电源没有保护接地。有时候Class II类电源,实际应用在I类灯具上,即电源不接地,但是灯具外壳接地,需要特别注意整灯的传导辐射是否能满足认证要求。
根据美规标准,Class 2类电源要求电源必须是隔离电源,输出电压低于60Vdc,功率小于100W,且异常状态下功率≤150W。
请注意欧规标准里是I和II, 美规标准是1和2。
3、恒压电源,恒流电源
恒=恒定、持久
压=电压 恒压=电源的输出电压是恒定的
流=电流 恒流=电源的输出电流是恒定的

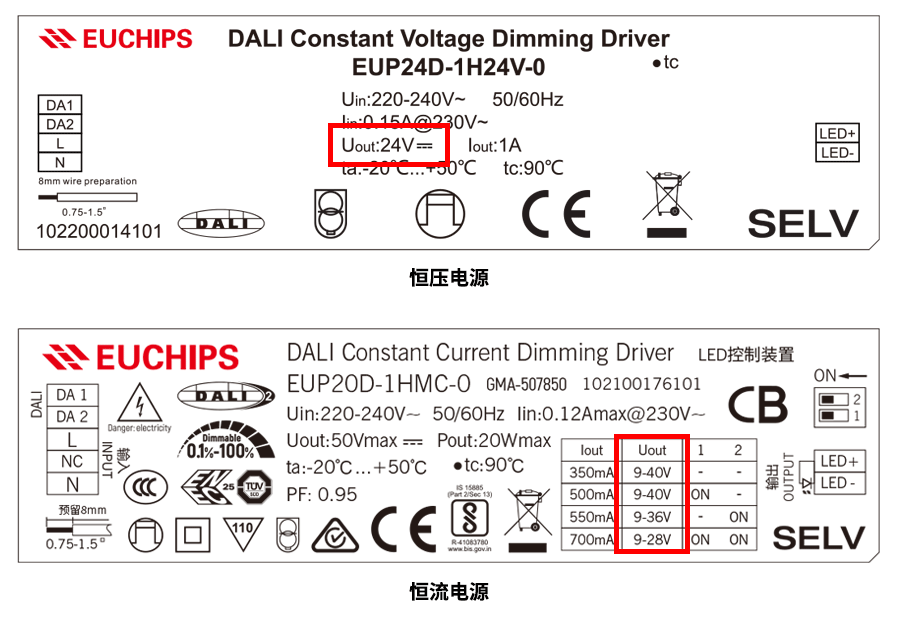

如何为灯具选择恒压还是恒流电源?
首先确定灯具是恒压还是恒流,可以根据灯具标注的参数来进行判断, 如标注的输入电压为DC12V/24V,即为恒压灯具,则选择恒压调光电源进行调光,常见恒压灯具:灯带、灯条、洗墙灯、地埋灯、斗胆灯等。
如果灯具标注输入电流为恒值,如600mA,输入电压为范围值,如12-20V 即为恒流灯具, 则选择恒流调光电源进行调光, 常见恒流灯具:筒灯、射灯、面板灯、吸顶灯、线性灯、投光灯等。
4、隔离电源,非隔离电源
隔离电源:
转换过程是“电—磁—电”。
使用变压器将高压通过变压器将电压降到较低的电压,然后再整流成直流电输出。
非隔离电源:
转换过程是“电—电” 使用高压通过电感等元器件进行降后整流成直流电输出。

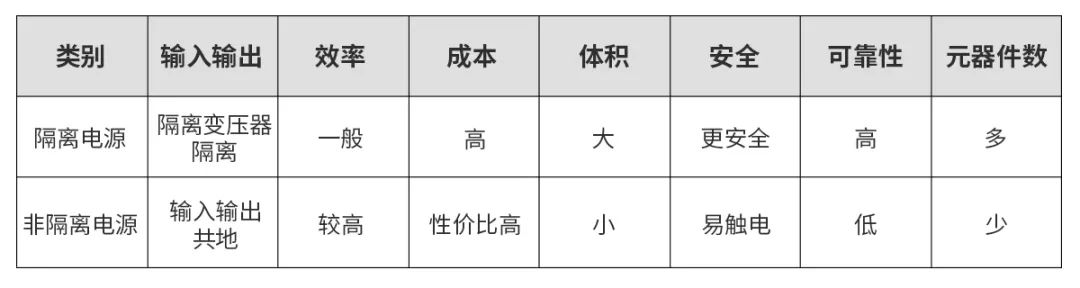

两者对比:

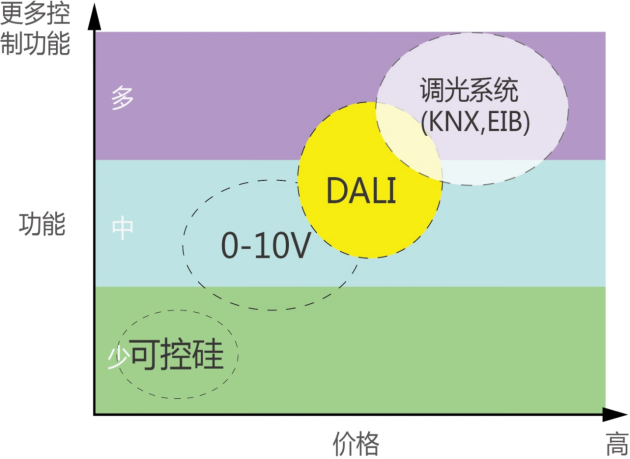

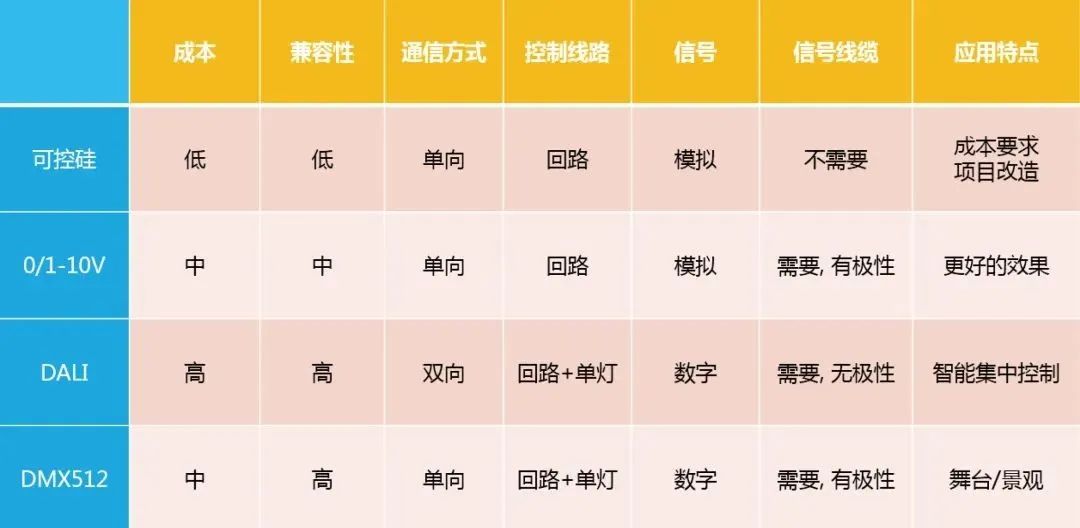

5、四大经典调光
DALI调光
优点:调光精准 单灯单控 双向通讯 抗干扰能力强
缺点:价格高 调试复杂
0/1-10V
优点:调光效果好 兼容性高 精度高 性价比高
缺点:布线繁琐(布线需要增加信号线 )
可控硅调光:
优点:布线方便 成本低
缺点:适配性低 兼容性低
DMX调光:
优点:调光精准 变幻效果丰富
缺点:布线、地址编写繁琐 调试复杂

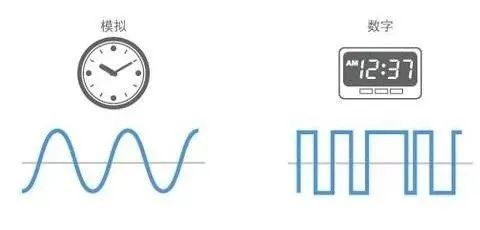

6、模拟调光,数字调光

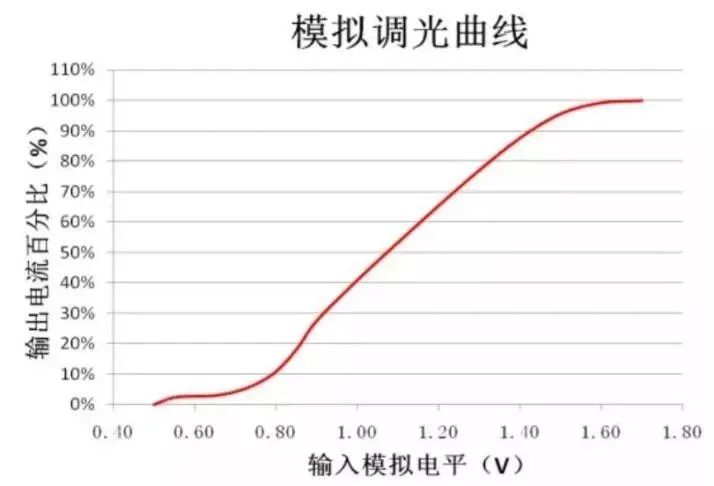

模拟调光:
根据相应载荷的变化来调制晶体管基极或MOS管栅极的偏置,来实现晶体管或MOS管导通时间的改变,从而实现开关稳压电源输出的改变。
模拟调光以切相调光和0/1-10V为代表。
数字调光:

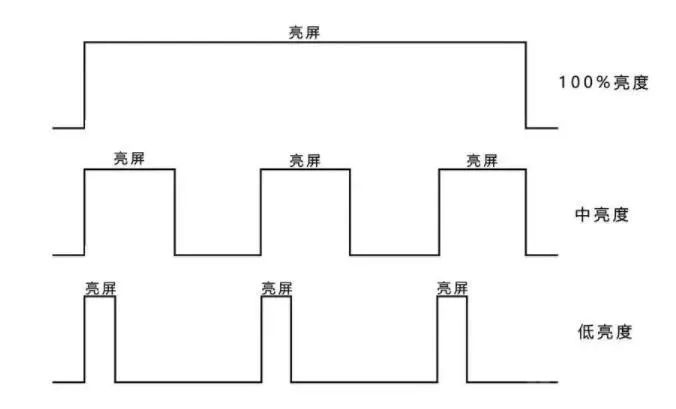

利用简单的数字脉冲,反复开关白光LED驱动器的调光技术。调光控制系统只需要提供宽、窄不同的数字式脉冲,即可简单地实现改变输出电流,从而调节白光LED的亮度。
数字调光以DMX和DALI为代表。
7、前切,后切调光

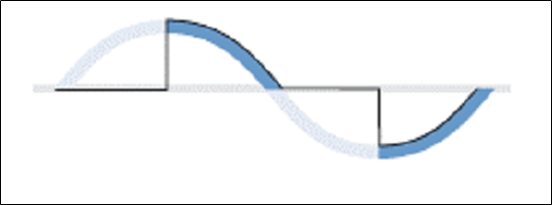

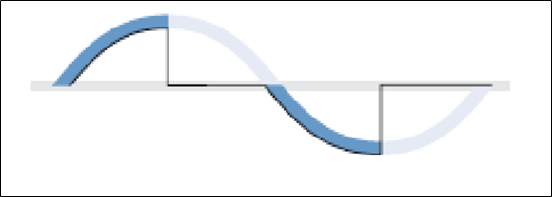

切相调光分为前沿切相调光和后沿切相调光。前沿切相调光
通常采用可控硅作为开关器件,又称为可控硅调光器,前沿切相调光器调光成本低。
后沿切相调光
一般使用MOSFET作为开关器件,理论上匹配性更好。
8、0-10V,1-10V调光

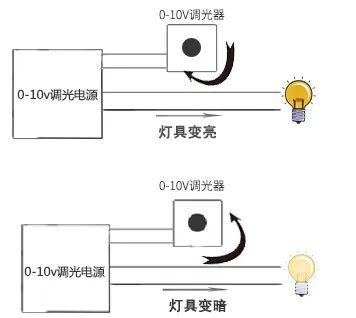

电源设计带有控制芯片,在接0-10V或者1-10V的调光器时,通过0/1-10V电压变化,改变电源输出电流。
当0-10V调光器调到最大10V时,灯具满亮度输出。当0-10V调光器调制到0时,关闭灯具输出。
0-10V与1-10V调光的区别:灯具的启亮和关断电压不同,0-10V调光在0.3V时启亮,低于0.3V关闭灯具输出; 1-10V调光在0.7~0.8V启亮,信号低于0.6V关闭灯具输出。

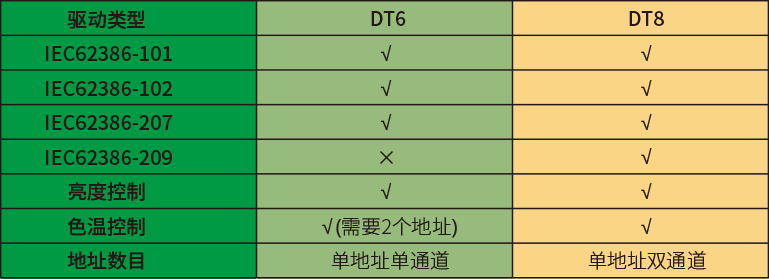

9、DALI DT6,DT8
调光需要一个通道来实现控制,调色温也需要一个通道来实现控制,同时调光和调色温则需要两个通道来实现。DT6驱动程序是单地址单通道,如果需要调光调色温,则需要两个地址来控制;DT8驱动程序是单地址双通道,如果调光调色温,一个地址来控制即可。
10、各国电压
大部分的高电压国家(输入电压一般为220-240V),包括欧盟、纽澳、中国、中东地区、大部分亚洲国家(除日本和台湾等低压地区);对于以美国为代表的需要低电压或者全电压输入的国家:AC100V(日本)、AC110V(美国民用电压、台湾、哥伦比亚)、AC120V(哥斯达黎加、委内瑞拉)、AC125V(墨西哥)、AC277V(美国工业电压),电源输入电源须做到AC100-277V(额定范围)。

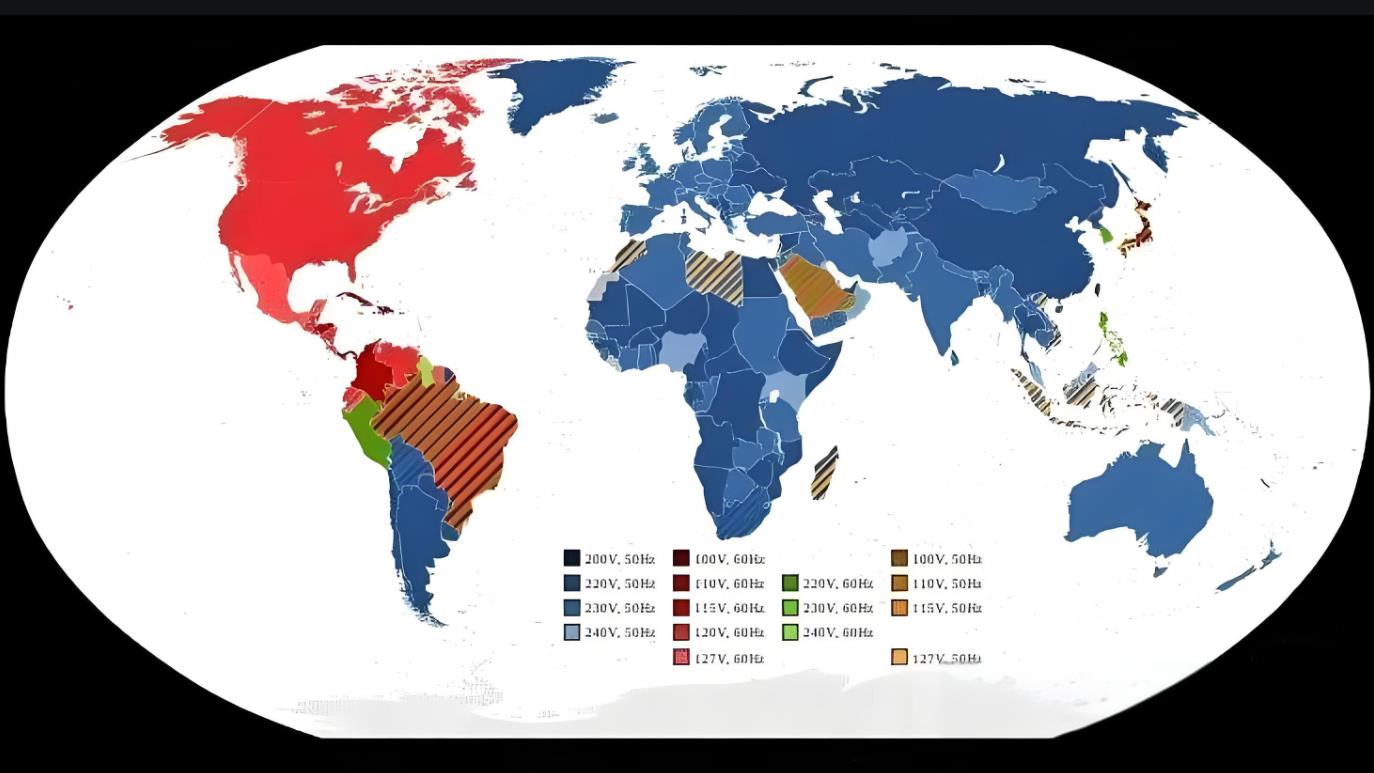

下图显示了世界各地区的电源电压(AC)。有时,同一国家的输入电压因不同城市或不同地域可能不同,因此在使用之前,建议请先与客户确认。
了解更多智能调光, 请联系欧切斯当地经销商, 或拨打全国服务热线: 400-800-8171
