展示4种特别效能的可控硅电子调光器电路图
来源:http://www.euchips.cn/ 2013-12-05今天由本公司为您展示的4种容易实现特种效能的可控硅调光器电路图以供大家参考。这种电路是最基本的可控硅调光电路,可轻松实现对灯光的明暗调节,但其他电器也因此受到严重干扰。可控硅电子调光器电路图的最基本原理主要是通过移相电路触发可控硅对交流电压正弦波形进行削波来实现电压的调节,输出的电压波形存在严重的畸变,产生大量的电磁谐波。

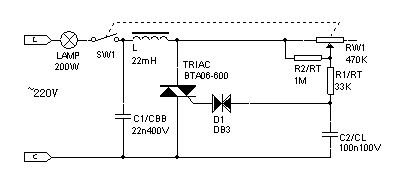

1.可精确最小亮度的调光电路
当这种电路处于闭合开关时可以设定在灯泡的最小亮度的某一确定值,设定增加的电阻R2的阻值就可实现。如果把R2换为可变电阻器,则可实现更精确的调节。

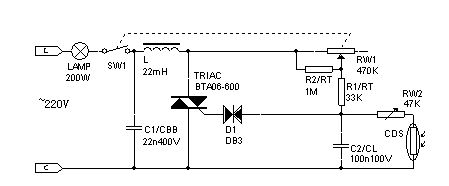

2.具有稳光功能的调光电路
当环境亮度变化时,光敏电阻的CDS电阻值也会相应地改变,一旦出现这种变化值,可控硅的导通角也会随之改变,这样就可让灯泡亮度向相反方向改变。RW2用于调整光敏电阻的灵敏度。

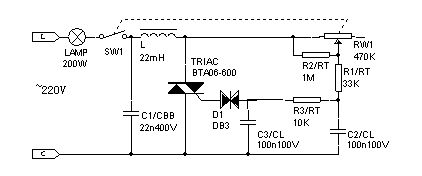

3.改善了调节稳定性的调光器电路

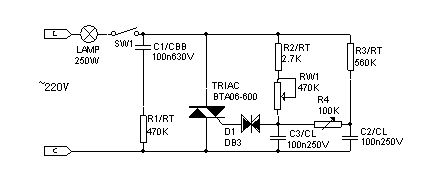

4.可消除滞后效应的调光器电路
上述是由本公司为您展示的4种能实现特殊功效的可控硅电子调光器电路图,希望对您选用可控硅调光器上有更好的效果展现。如果你想要了解更多,欢迎进入http://www.euchips.cn/进行咨询。
