DALI产品知识

  一、了解DALI协议

  DALI 是数字照明控制国际标准,全称是,数字可寻址接口标准,是开放式的异步串行数字通信协议。DALI协议是专用的照明控制协议,仅用于照明系统,很容易与楼宇自控系统BAS相连接,是BAS系统的补充。

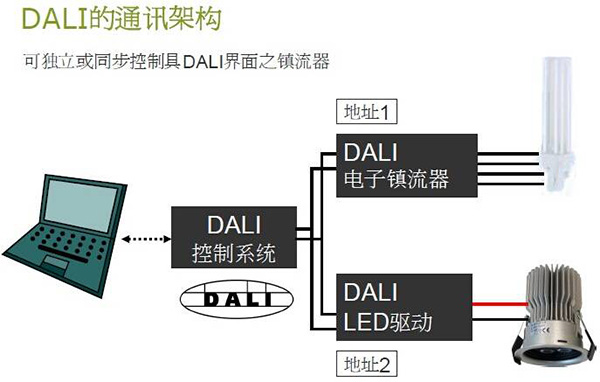

  二、DALI的通讯架构

DALI的通讯架构

  三、DALI的基本知识


  (1)DALI 是数字照明控制国际标准,全称是,数字可寻址接口标准.

  (2)DALI的通信速度是1200bps,最大传输距离是300m,最多可以通过64个短地址或16个组地址构成网络。一个主机可以控制一个或多个从机。

  (3)DALI总线上的电压是16V,高电平范围是9.5-22.5V,低电压电平是-6.5V-6.5V

  (4)DALI的管理命令:开关,调光,灯光场景,状态监测

  开关:可以开关系统中独立的DALI电子镇流器组或所有镇流器

  调光:用于调节电子镇流器和灯的亮度,范围是0.1%-100%。为了保证灯的使用寿命,一般在实际应用中最低亮度应该不小于3%

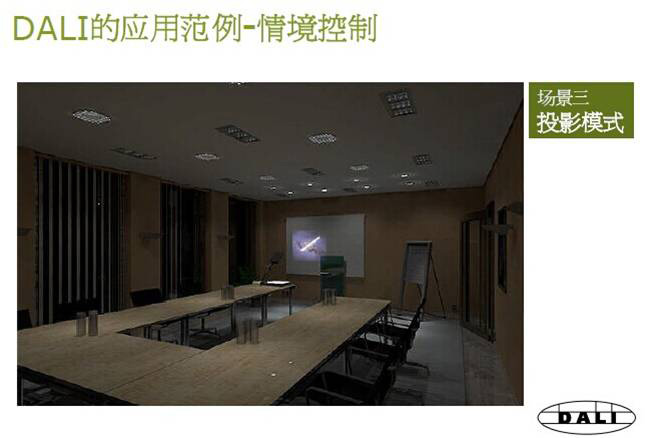

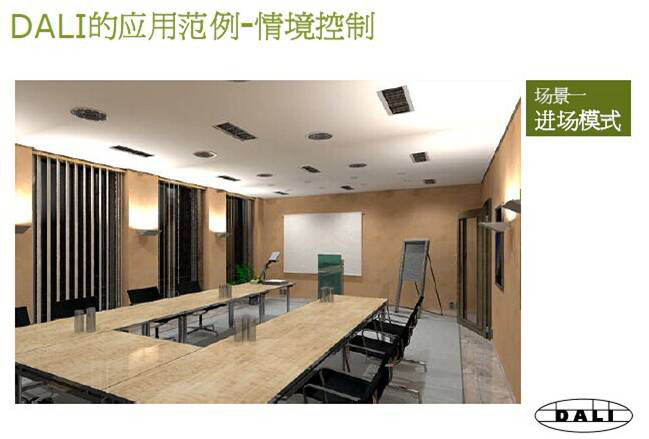

  灯光场景:在一个DALI系统中可以设定和实现16个灯光场景

  状态监测:用于显示或取得电子镇流器和灯的状态

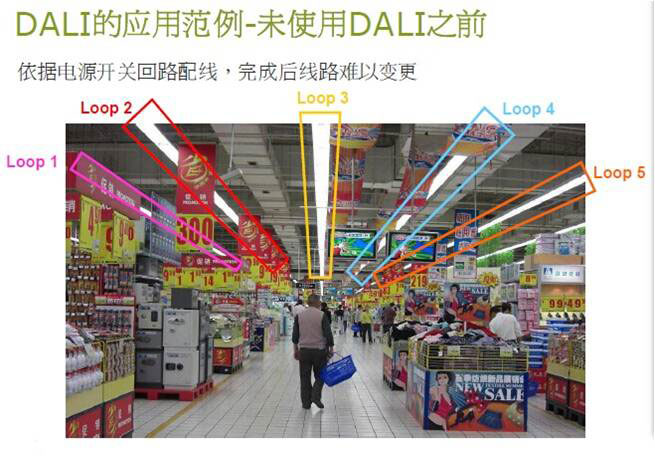

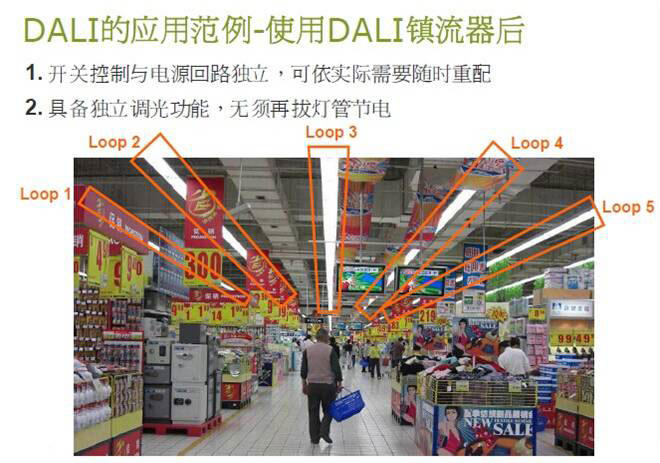

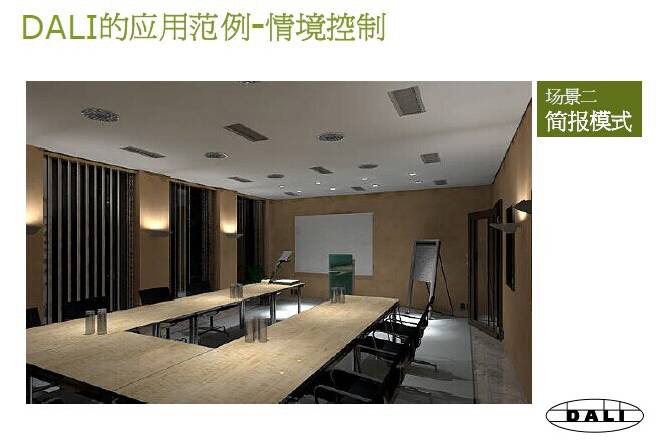

  四、DALI的应用范例

  五、欧切斯的DALI产品
