概述

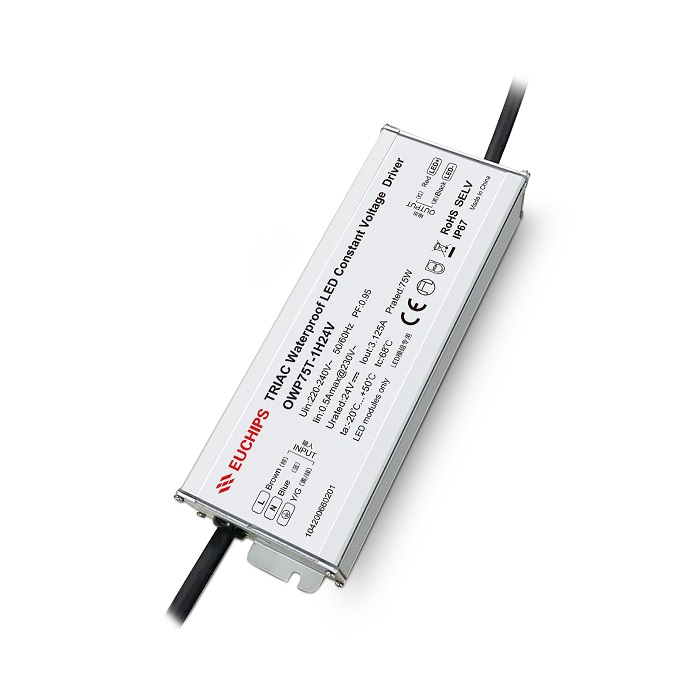

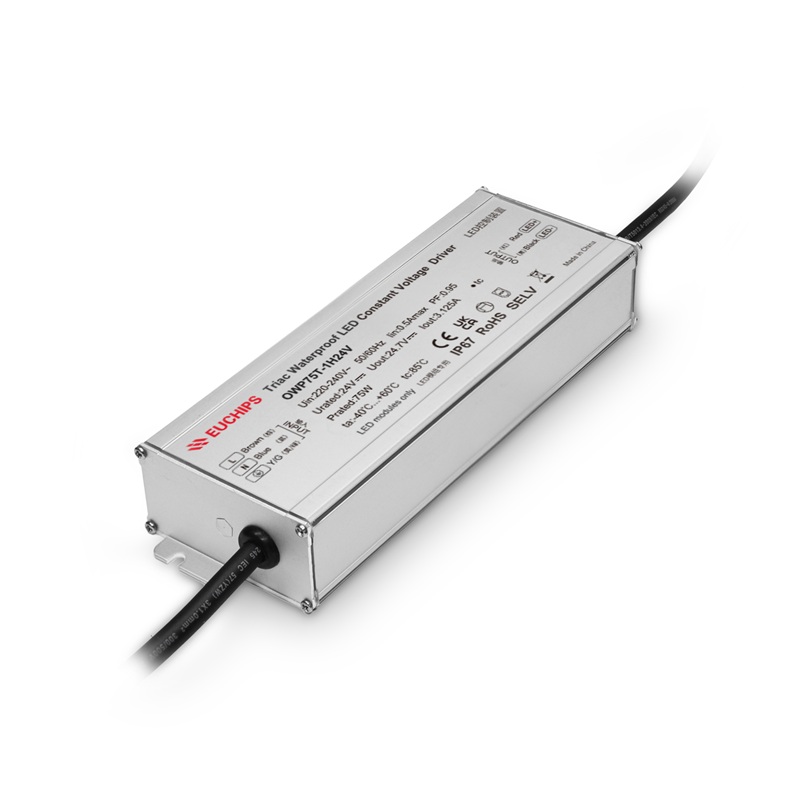

OWP75T-1H24V是一款可提供恒压输出的调光驱动器,这款驱动器支持前沿切相 和后沿切相调光器, 调光曲线平滑。
产品特点
·单通道恒压直流24V输出
·输入范围220VAC~240VAC
·电压输入含主动PFC, 足功率输出
·支持前沿/ 后沿切相调光
·超薄设计, 防水等级IP67, 效率高达≥87%
·平滑调光效果, 无间隔
·保护：防雷, 短路保护, 过载保护, 过流保护
·适用于LED恒压灯具 , 如LED模组, 灯带, 灯条等
技术参数
|
产品型号 |
OWP75T-1H24V |
|
|
输入 |
效率 |
≥87%@230VAC, 满载 |
|
电压 |
220VAC-240VAC |
|
|
频率 |
50~60Hz |
|
|
功率因素 |
≥0.95@230VAC, 满载, |
|
|
THD |
<10%@230VAC 满载 |
|
|
待机功耗 |
<2.5W |
|
|
启动延时 |
≤ 1.5 s, at230Vac (当灯光开始亮起) |
|
|
电流 |
0.5Amax@230VAC |
|
|
浪涌电流 |
冷启动77A@230VAC 92us |
|
|
输出 |
电压 / 电流 / 功率 |
24VDC / 3.125A / 75W |
|
纹波电压 |
±3% |
|
|
输出电压范围 |
±5% |
|
|
空载电压 |
25.2V max |
|
|
通道 |
1 |
|
|
保护 |
短路 |
短路无输出，排除故障输出正常 |
|
过负载 |
降低电流打嗝保护，排除故障输出正常 |
|
|
过流 |
降低电流打嗝保护，排除故障输出正常 |
|
|
安全与 电磁兼容 |
雷击浪涌 |
L-N 1000VAC L-N-PG 3000VAC |
|
耐压 |
I/P-O/P:2000VAC/1min/<5mA I/P-PG:1500VAC/1min/<5mA/ O/P-PG:500VAC/1min/<5mA |
|
|
安全标准 |
EN61347-1 EN61347-2-13 |
|
|
绝缘阻抗 |
5MΩ |
|
|
功能 |
调光方式 |
可控硅切相 |
|
调光范围 |
0.3%-100%(40-240VAC) |
|
|
调光曲线 |
对数 |
|
|
其它 |
工作温度 |
-20℃~+50℃ |
|
储存温度湿度 |
20-90%RH
|
|
|
Tc |
68℃ |
|
|
材质 |
铝外壳 |
|
|
防水等级 |
IP67 |
|
|
寿命 |
50,000h@tc:50℃ |
|
|
质保 |
5年 |
|
|
开关次数 |
>25,000次 |
|
|
箱重尺寸 |
净重: 670g±5%/个; 20个/箱; 13.9kg±5%/箱; 外箱尺寸: 347*233*214mm(长*宽*高) |
|
|
产品尺寸 |
187*64*33毫米(长*宽*高) |
|
-
