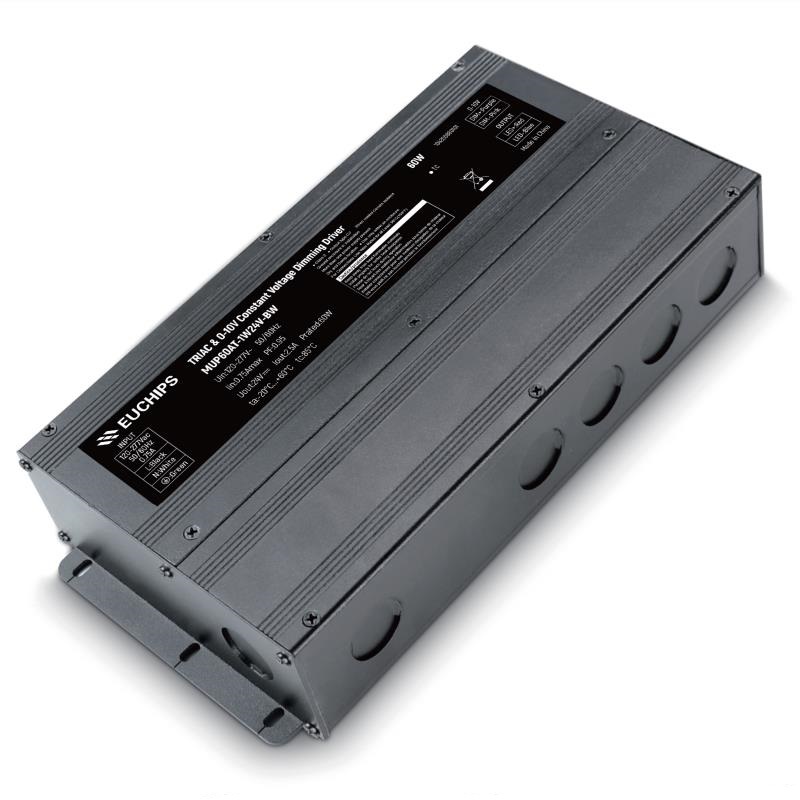

60W 恒压24V 0-10V&可控硅恒流调光电源MUP60AT-1W24V-BW
输入电压：120-277
输出电流：2.5
输出功率：60W
输入电压：120-277VAC
频率：50/60Hz
效率：85%
功率因数：＞0.98
产品型号：MUP60AT-1W24V-BW
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
MUP60AT-1W24V-BW 是一款可以用于室内的恒压输出LED调光驱动器。这款驱动器支持前沿切相和后沿切相调光器，0-10V有源信号，实现平滑调光的效果。
产品特点
·单通道恒压输出，最大输出电流为2.5A
·宽电压输入120VAC ~ 277VAC
·调光范围0-100%，调光曲线平滑，无闪烁
·信号悬空时，满载输出，可作为电源使用
·短路保护，过载保护，过流保护
· IP20，适用于室内LED灯具
技术参数
|
型号 |
MUP60AT-1W24V-BW |
|
|
输入 |
效率 |
≥85%@120VAC, ≥86%@277VAC, 满载 |
|
电压 |
120VAC-277VAC |
|
|
频率 |
50/60Hz |
|
|
电流 |
0.75Amax@120VAC 0.38Amax@230VAC 0.34Amax@277VAC |
|
|
功率因数 |
≥0.98@120VAC, ≥0.95@277VAC, 满载 |
|
|
THD |
<10%@120VAC, <25%@120VAC, 满载 |
|
|
浪涌电流 |
冷启动,20A@120VAC 360us |
|
|
待机功耗 |
<2.5W@230VAC |
|
|
空载功耗 |
<2.5W@230VAC |
|
|
启动延时 |
<0.75s, at230Vac (当光线开始亮起) |
|
|
输出 |
电流 |
2.5A |
|
电压 |
24VDC |
|
|
电压范围 |
24VDC ±5% |
|
|
功率 |
60W |
|
|
通道 |
1 |
|
|
PWM频率 |
20K Hz |
|
|
功能 |
调光方式 |
0-10V，前沿/后沿 (@120VAC 60Hz) |
|
调光范围 |
0.5%-100%(0-10V), 1%-100%(前沿/后沿) |
|
|
调光曲线 |
对数(0-10V) |
|
|
频闪 |
无频闪 |
|
|
保护 |
短路 |
关闭输出，排除故障后自恢复 |
|
过载 |
降低电流打嗝保护，排除故障后自恢复 |
|
|
过流 |
电压电流下降，排除故障后自恢复 |
|
|
安规 电磁兼容 |
浪涌 |
L-N 2500VAC L-N-PG 2500VAC |
|
耐压 |
I/P-O/P: 3750Vac/1min/5mA I/P-PG:1500Vac/1min/<5mA O/P-PG:500Vac/1min/<5mA 信号-O/P: 1500VAC/1min/5mA |
|
|
安全标准 |
IEC/EN62384, IEC/EN61347-1, IEC/EN61347-2-13, GB19510.1, GB19510.14 |
|
|
电磁兼容 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55015, EN61000-3-2; GB17626.3, 4, 5, 6, 8, 11; GB17743 GB17625.1, 2 |
|
|
绝缘阻抗 |
5MΩ |
|
|
其它 |
工作温度 |
-20℃~+50℃ |
|
储存温度、��度 |
-40℃~85℃, 20-90%RH |
|
|
tc |
85℃ |
|
|
材质 |
金属 |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000小时@tc:85℃ |
|
|
质保 |
5年 |
|
|
开关周期 |
25,000次 |
|
|
包装尺寸(重量) |
净重: ---g(--- lb)±5%/个;10个/箱;--kg(--- lb)±5%/箱; 外箱尺寸: ---*---*---mm(--*--*--- Inch)(L*W*H) |
|
|
尺寸 |
243.6*106*41.4mm(9.6*4.17*1.62 Inch)(长*宽*高） |
|
-
