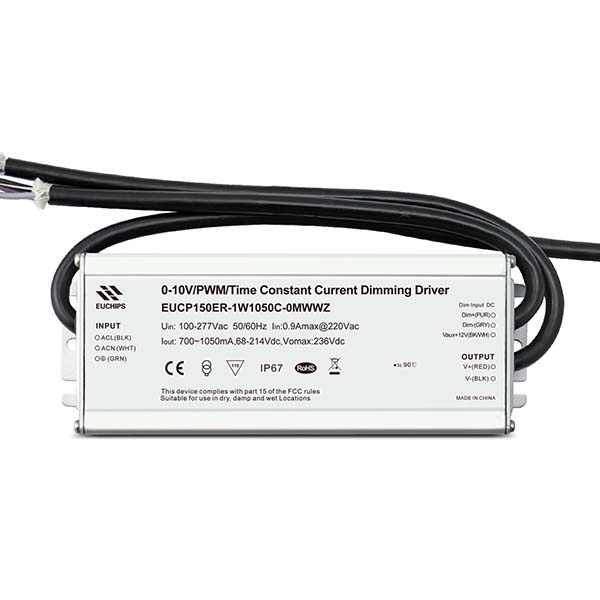

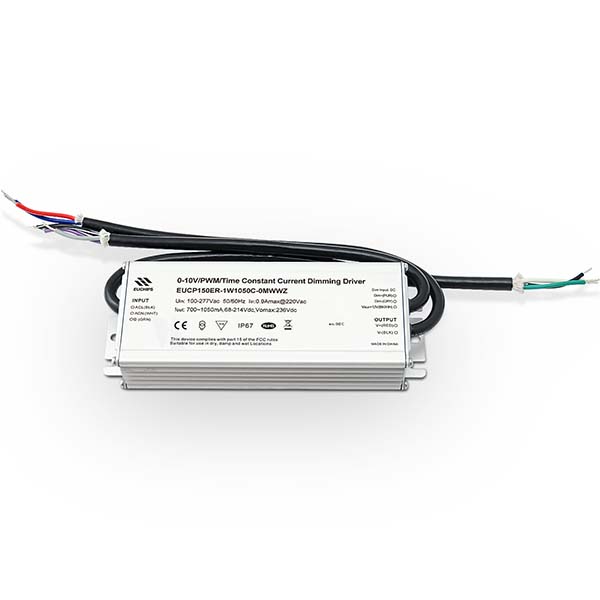

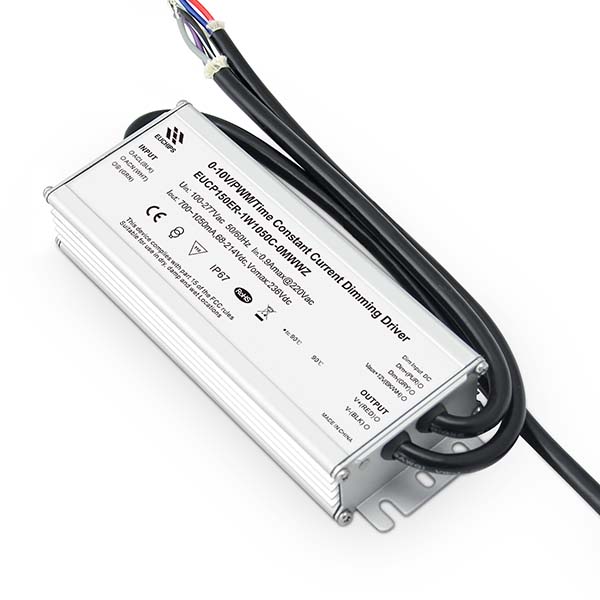

150W 700-6300mA 防水恒流电源

输入电压：100-277VAC
输出电流：700-6300mA
输出电压：14-214VDC
输出功率：150W
调光方式：0-10V/PWM/Time/DALI
功率因数：>0.9
THD：<15%
保护：输入欠压/输入过压/输出过压/短路/过温保护
保修：7年
产品型号：EUCP150XY-1WxxxxC-0MWWZ

加入询价篮

产品详细
需求订购
下载中心

150W 700-6300mA 防水恒流电源产品详情

概述

EUCP150XY-1WxxxxC-0MWWZ系列是恒流模式输出的防水恒流电源，抗浪涌等级高，防护等级为IP67，适用于户外。用户可根据调光方式和市场需求选择相应的型号，并可通过NFC编程器修改输出电流。

产品特性

● 电源电压: 100-277VAC 或 141-391VDC
● 10kV浪涌等级
● 100,000小时的寿命@ Tc=75C
● 7 年保修 @ Tc<=80C
● AirsetTM NFC编程
● 电流输出精度+/-2% (可编程模型)
● 0-10V/PWM/DALI可调光(取决于型号)
● 调灭后待机功耗0.5W(取决于型号)
● 电源控制器与风扇的辅助电源为12V 300mA （取决于型号）
● 输入过压保护(可选择)
● 安全依 EN 61347-1, 61347-2-3,61347-2-13, 62384
● 应用 :LED灯带、景观灯、工矿灯、路灯、泛光灯

型号清单

型号	输入电压范围	输出功率	输出电压	全功率下可设定的最小电流值	全功率下可设定的最大电流值	认证
EUCP150XY-1W1050C-0MWWZ	100-277VAC	150 W	86-214VDC	700mA	1050mA	UL/FCC /CCC/CB/ENEC
EUCP150XY-1W1400C-0MWWZ	100-277VAC	150 W	64-143VDC	1050mA	1400mA	UL/FCC /CCC/CB/ENEC
EUCP150XY-1W2100C-0MWWZ	100-277VAC	150 W	43-107VDC	1400mA	2100mA	UL/FCC /CCC/CB/ENEC
EUCP150XY-1W3800C-0MWWZ	100-277VAC	150 W	24-58VDC	2600mA	3800mA	UL/FCC /CCC/CB/ENEC
EUCP150XY-1W6300C-0MWWZ	100-277VAC	150 W	14-38VDC	4000mA	6300mA	UL/FCC /CCC/CB/ENEC

XY=	调光方式	可编程	12V辅助电源	关灭功能	Z=
NN	—	—	—	—	U	p 线材带接地线
AN	0-10V	—	—	—	S	VDE 线材/Class I
FR	Time	√	—	—
AR	0-10V/PWM/Time	√	—	—
ER	0-10V/PWM/Time	√	√	√
DR	DALI	√	—	√

技术参数

型号		EUCP150XY-1WxxxxC-0MWWZ
输出	通道	1
	电流精度	±5%Io
	纹波电流	Ip-p:5%Io max
	输出超调	10% Io max & LED负载
输入	电压	100VAC – 277VAC
	频率	50/60Hz
	电流	1.4Amax@120VAC & 满载, 0.7Amax@220VAC & 满载
	浪涌电流	65A 峰值, 持续1.2ms , <0.25A2s@230VAC, 冷启动 70A 峰值, 持续1.3ms, <0. 5A2s@277VAC,冷启动
	功率因数	>0.9@60-100%负载, 参考功率因数与负载曲线
	THD	<15%@60-100%负载, 参考THD 与负载曲线
	漏电流	1mA max @277VAC 60Hz, p8750, 0.75mAmax @220VAC 50Hz, IEC61347-1
保护	输入欠压	关闭输出，电压恢复正常后自动重启
	输入过压	*可选择: 关机@320VAC
	输出过压	120% Vomax, typ.
	短路	故障移除后自恢复
	过温	当Tc≧105±10℃时，输出电流减小; 当 Tc≦70±10℃时，自动恢复
其他	开机时间	1.2s max.
	浪涌保护	L-N：4kV, L,N-G:10kV, IEC 61000-4-5
	辅助电源 (Vaux)	12V+/-5%, 300mA max
	工作温度	-40℃～+90℃；10%RH～100%RH
	存储温度	-40℃～+85℃； 5%RH～100%RH
	MTBF	≥320,000 小时, 外壳温度75℃ (MIL-HDBK-217F)
	使用寿命	≥100,000 小时, 75℃ 外壳温度参考使用寿命与Tc 曲线
	外壳温度	90℃ max, 标签上的Tc点
	尺寸	6.34x2.66x1.32 inch (本体), 7.40x2.66x1.32 英寸 (包括包装盒)
	尺寸	161.0x67.5x33.5 mm (本体), 188.0x67.5x33.5 mm (包括包装盒)
	净重	800g
	包装	20个/箱/17kg, 500x320x315mm

注:

*除非特别注明，所有的测试结果均在 220VAC，25 ℃室温下测得。

*可选择标记项目，获取详细功能请联系销售人员

调光

参数	最小值	标准值	最大值
Vdim拉电流	200uA	300uA	450uA
Vdim 允许输入电压	-20 V		20 V
0-10V 调光范围	10% (Vdim=1V)	线性	100% (Vdim=9~10V)
PWM 调光范围	10% (Duty=10%)	线性	100% (Duty=90-100%)
调灭临界值		0.5V or 5%	0.6V or 6%
起亮临界值	0.6V or 6%	0.7V or 7%
高脉宽	3V		10V
低脉宽	0V		0.6V
PWM 频率	300Hz		2kHz
外部PWM 控制器灌电流能力	300uA
DA1,DA2 高电平	9.5	16	22.5
DA1,DA2 低电平	-6.5	0	6.5
DA1,DA2 电流	0		2mA
