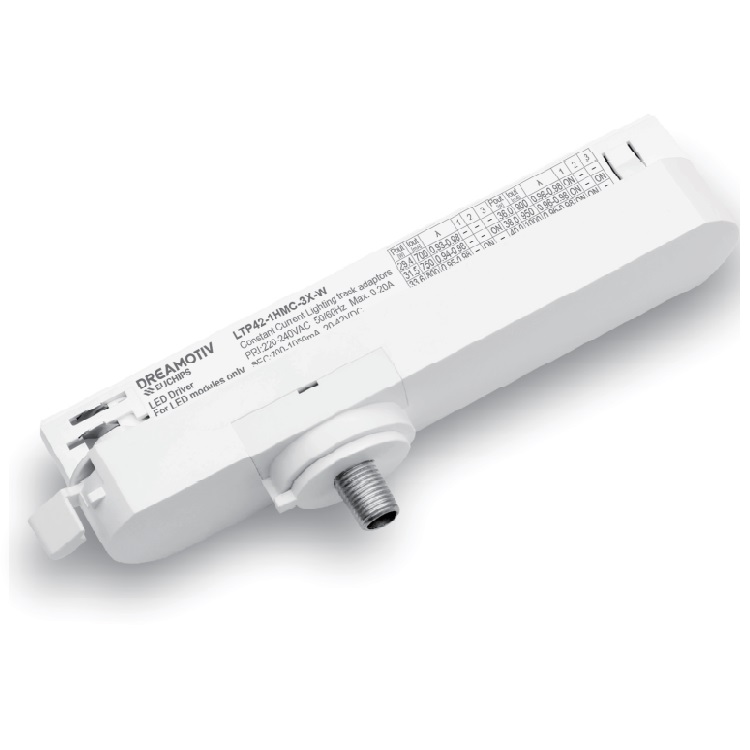

42W 700-1050mA 非调光LED恒流驱动器LTP42-1HMC-3X-W/B/G
输入电压：220-240VAC
输出电流：700-1050mA
输出电压：20-42VDC
电流精度：±5%
频率：50/60Hz
效率(典型)：87.8%
型号：LTP42-1HMC-3X-W/B/G
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
产品特点
·外壳由COVESTRO的V0阻燃PC材料制成
·体积小，重量轻。适用灯具范围广
·2级LED驱动器，安全特低电压（LVLE）
·创新的热管理技术智能保护LED驱动器的寿命
·过热、过载、短路保护和自动恢复
·寿命长达50000小时
·5年保修(AiSHi 电容)
技术参数
|
型号 |
LTP42-1HMC-3X-W LTP42-1HMC-3X-B LTP42-1HMC-3X-G |
||||
|
输入 |
效率 |
≥87.8%@230VAC，满载 |
|||
|
额定输入电压 |
220VAC-240VAC |
||||
|
输入电压范围 |
198-264 VAC |
||||
|
直流输入电压范围 |
180 -280VDC |
||||
|
频率 |
50/60Hz |
||||
|
过电压保护 |
320VAC下48小时，360VAC下2小时，380VAC下5分钟 |
||||
|
功率 |
≤47.94W (230VAC, 满载) |
||||
|
PF |
≥0.99 (230VAC, 满载) |
||||
|
THD |
≤20% (230VAC, 满载) |
||||
|
输入电流 |
≤0.23A (230VAC, 满载) |
||||
|
空载功耗 |
≤0.5W @230VAC |
||||
|
浪涌电流 |
≤18A/2.8us (230VAC，满载) |
||||
|
10A断路器接线数 16A断路器接线数 20A断路器接线数 |
27pcs/type A ;44pcs/type B ;71pcs/type C@230Vac 44pcs/type A ;71pcs/type B ;113pcs/type C@230Vac 55pcs/type A ;88pcs/type B ;142pcs/type C@230Vac |
||||
|
|
电流(mA)/电压 (VDC) |
700mA/20-42V/14.0-29.40W |
750mA/20-42V/15.0-31.50W |
800mA/20-42V/116.0-33.60W |
850mA/20-40V/17.0-34.00W |
|
|
功率(W) |
900mA/20-40V/18.0-36.00W |
950mA/20-40V/19.0-38.00W |
1000mA/20-40V/20.0-40.00W |
1050mA/20-40V/21.0-42.00W |
|
|
空载电压 |
59VDC Max. |
|||
|
输出 |
纹波电流(< 120 Hz) |
±5% (Imax-Imin)/(Imax+Imin) |
|||
|
PstLM |
≤1 |
||||
|
|
SVM |
≤0.4 |
|||
|
|
电流精度 |
±5% |
|||
|
|
启动延时 |
≤0.5S (230VAC，满载) |
|||
|
保护 |
短路保护 |
自动恢复 |
|||
|
过载保护 |
自动恢复 |
||||
|
空载保护 |
自动恢复 |
||||
|
绝缘电压 |
3000V 5mA 60S 之间 P-S |
||||
|
绝缘电阻 |
>100M ohm @ 500VDC |
||||
|
漏电流 |
< 250µA, I/P to O/P @230V input |
||||
|
标准 |
安全标准 |
EN61347-1:2015/A1:2021; EN61347-2-13:2014/A1:2017; |
|||
|
性能标准 |
EN62384 |
||||
|
浪涌 |
L-N/2KV |
||||
|
环境 |
工作温度 |
-25…+35℃ |
|
储存温度 |
-35….+85℃ |
|
|
外壳温度 |
85℃ |
|
|
��度 |
10%. 90%RH |
|
|
大气压强 |
86-108KPa |
|
|
安装 |
连接方式 |
推入式端子 |
|
安装方式 |
独立式 |
|
|
输出线径 |
0.5-1.5² |
|
|
尺寸 |
143*34*32.3mm (L*W* H) |
|
|
其他 |
RoHS |
遵守 2011/65/EU |
|
寿命 |
50000h tc=50℃ |
|
|
质保 |
5yearsF.R. <10000ppm |
|
|
噪声 |
≤24dB@背景噪声≤18dB，间隔≥15cm |
|
|
备注 |
1. 所有参数无特别说明，均在输入电压230VAC/50Hz和25℃的环境温度下测得。 2. LED 电源作为整灯中的一个零部件与终端设备结合使用，因EMC 性能受LED灯具以及走线的影响,终端设备制造商需对整套装置重新进行EMC确认。 |
|
-

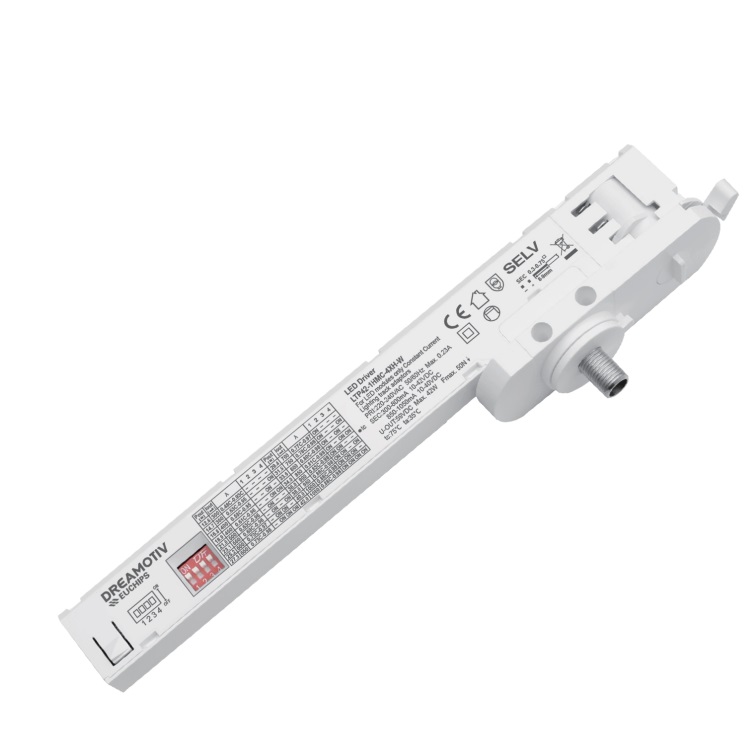

42W 300-1050mA 非调光LED恒流驱动器LTP42-1WMC-4X-W/B/G 输入电压：120-277VAC
输出电流：300-1050mA
输出电压：10-42VDC
电流精度：±5%
频率：50/60Hz
效率(典型)：88%
型号：LTP42-1WMC-4X-W/B/G
-

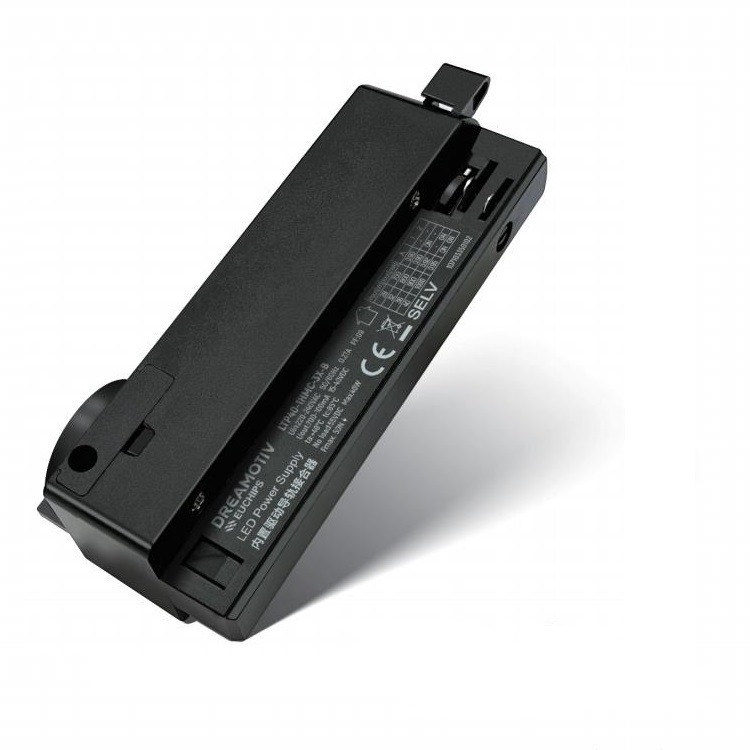

40W 700-1000mA 非调光LED恒流驱动器LTP40-1HMC-3X-B W G 输入电压：220-240VAC
输出电流：700-1000mA
输出电压：15-40VDC
输出功率：40W
电流精度：±5%
频率：50/60Hz
效率(典型)：86%
产品型号：LTP40-1HMC-3X-B W G
-

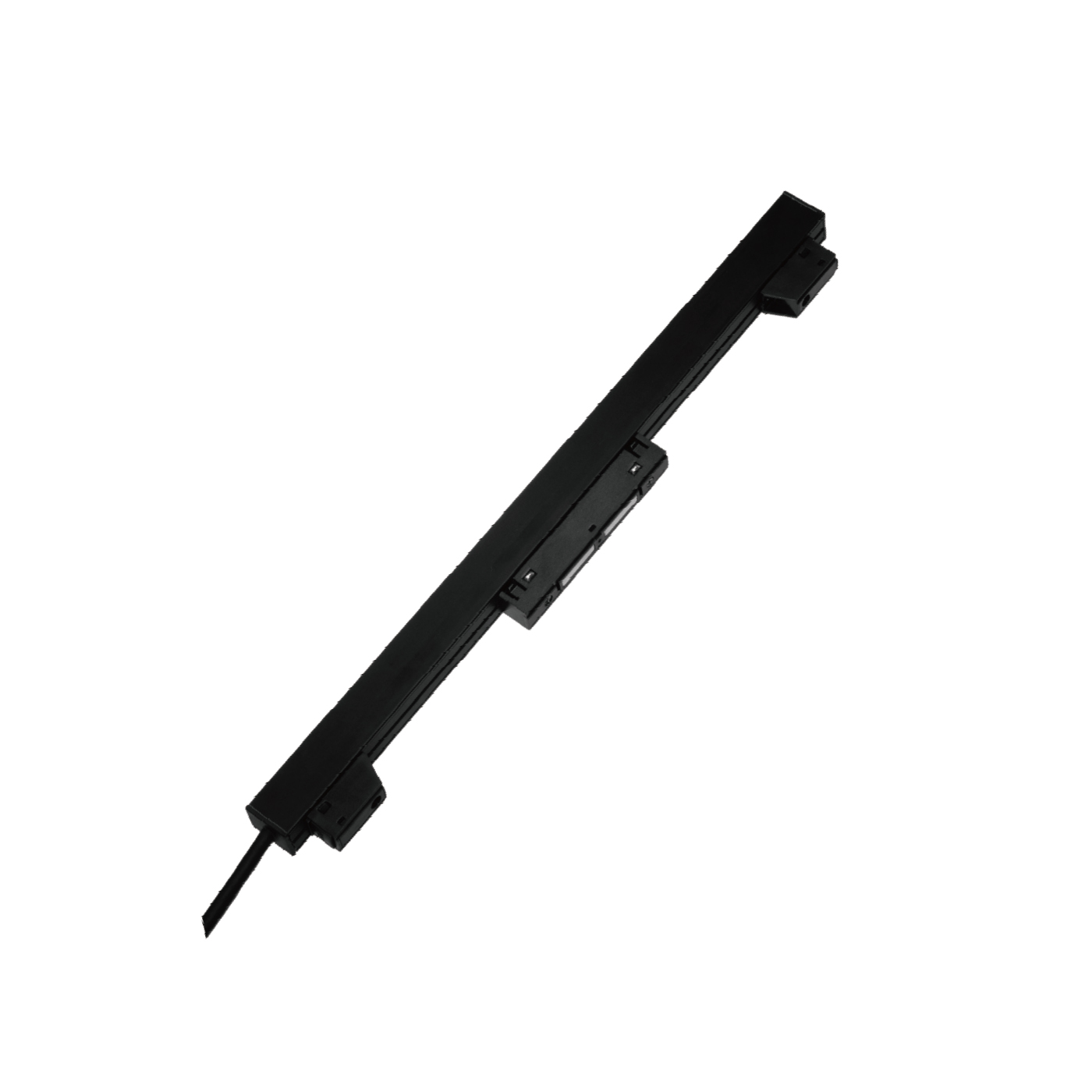

200W 恒压48V非调光驱动LTP200-1H48V 输入电压：220-240VAC
