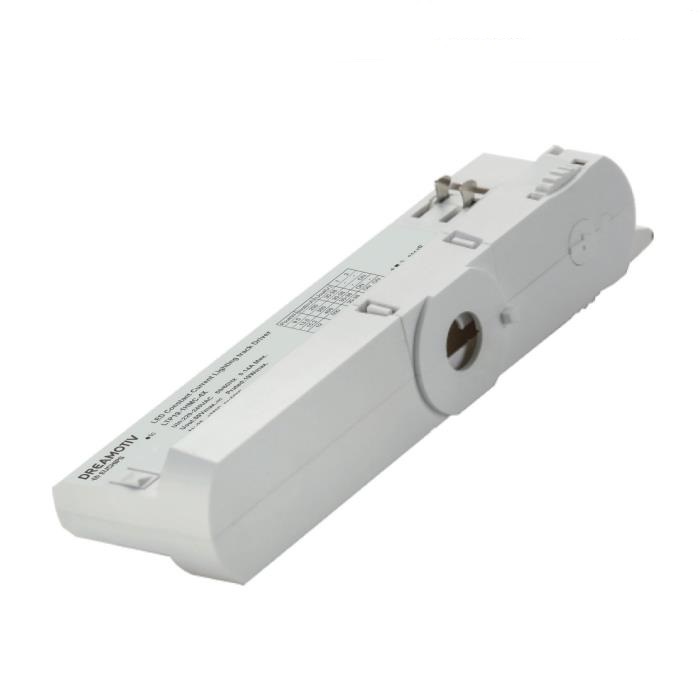

19W 250-500mA 非调光LED恒流驱动器LTP19-1HMC-4X-B W G
输入电压：220-240VAC
输出电流：250-500mA
输出电压：30-38VDC
输出功率：19W
频率：50/60Hz
效率(典型)：92%
产品型号：LTP19-1HMC-4X-B W G
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
产品特点
●恒流导轨一体电源，高P无频闪
●高效率，满载效率≧92%
●适配强，可适配国内、外常见的导轨条
●有固定电流及拨码调电流两个系列，输出电流范围250/350/400/500mA
●适用于LED照明
●防护等级ClassII，质保5年
技术参数
|
型号 |
LTP19-1HMC-4X-B LTP19-1HMC-4X-W LTP19-1HMC-4X-G |
|
|
输入 |
效率 |
≥92%@220VAC, 36V |
|
额定输入电压 |
220VAC-240VAC |
|
|
输入电压范围 |
198-264 VAC |
|
|
直流输入电压范围 |
180 -280VDC |
|
|
频率 |
50/60Hz |
|
|
功率 |
≤20.6W (230VAC, 满载) |
|
|
PF |
≥0.9 (230VAC, 满载) |
|
|
THD |
≤20% (230VAC, 满载) |
|
|
输入电流 |
≤0.14A (230VAC, 满载) |
|
|
空载功耗 |
≤0.5W @230VAC |
|
|
浪涌电流 |
≤15A/180us (230VAC，满载) |
|
|
交流电流(max) |
0.20Amax@230VAC |
|
|
10A断路器接线数 16A断路器接线数 20A断路器接线数 |
18pcs/A型 ;30pcs/B型 ; 50pcs/C型 @ 230Vac 28pcs/A型;48pcs/B型 ; 81pcs/C型 @ 230Vac 32pcs/A型;60pcs/B型 ; 101pcs/C型 @ 230Vac |
|
|
输出 |
电流(mA)/电压 (VDC) 功率(W) |
250mA/ 30-38V/ 7.5-9.5W 350mA/ 30-38V/ 10.5-13.3W 400mA/ 30-38V/ 12-15.2W 500mA/ 30-38V/ 15-19W |
|
空载电压 |
59VDC Max. |
|
|
纹波电流(< 120 Hz) |
±3% (Imax-Imin)/(Imax+Imin) |
|
|
PstLM |
≤1 |
|
|
SVM |
≤0.4 |
|
|
电流精度 |
±5% |
|
|
启动延时 |
≤0.5S (230VAC，full load) |
|
|
保护 |
短路保护 |
自动恢复 |
|
过载保护 |
自动恢复 |
|
|
空载保护 |
自动恢复 |
|
|
绝缘电压 |
3000V 5mA 60S 之间 P-S |
|
|
绝缘电阻 |
>100M ohm @ 500VDC |
|
|
漏电流 |
< 700µA, I/P to O/P or I/P to PE @230V input |
|
|
标准 |
安全标准 |
EN61347-1:2015/A1:2021; EN61347-2-13:2014/A1:2017; |
|
性能标准 |
EN62384 |
|
|
浪涌 |
L-N/2KV |
|
|
环境 |
工作温度 |
-25…+35℃ |
|
储存温度 |
-35….+70℃ |
|
|
外壳温度 |
50℃ |
|
|
湿度 |
10%. 90%RH |
|
|
大气压强 |
86-108KPa |
|
|
安装 |
连接方式 |
推入式端子 |
|
安装方式 |
独立式 |
|
|
输出线径 |
0.5-1.5² |
|
|
尺寸 |
155*31.1* 42.3mm (L*W* H) |
|
|
其他 |
RoHS |
遵守 2011/65/EU |
|
寿命 |
50000h tc=50℃ |
|
|
质保 |
5yearsF.R. <10000ppm |
|
|
备注 |
1.所有参数无特别说明，均在输入电压230VAC/50Hz和25℃的环境温度下测得。 2. LED 电源作为整灯中的一个零部件与终端设备结合使用，因EMC 性能受LED灯具以及走线的影响,终端设备制造商需对整套装置重新进行EMC确认。 |
|
-
