15W恒压24V非调光LED恒压驱动器DPC15-1H24V
输入电压：220-240VAC
输出电流：0.625A
输出电压：24VDC
输出功率：15W
频率：50/60Hz
效率(典型)：85%
产品型号：DPC15-1H24V
- 产品详细
- 需求订购
- 规格书下载
- 认证下载

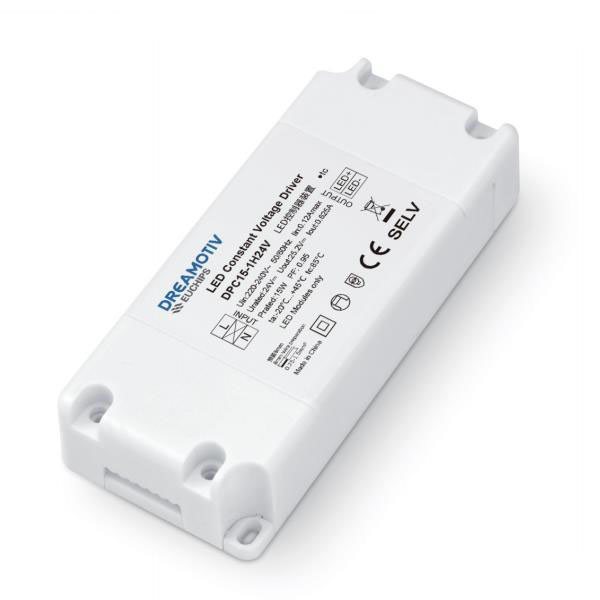

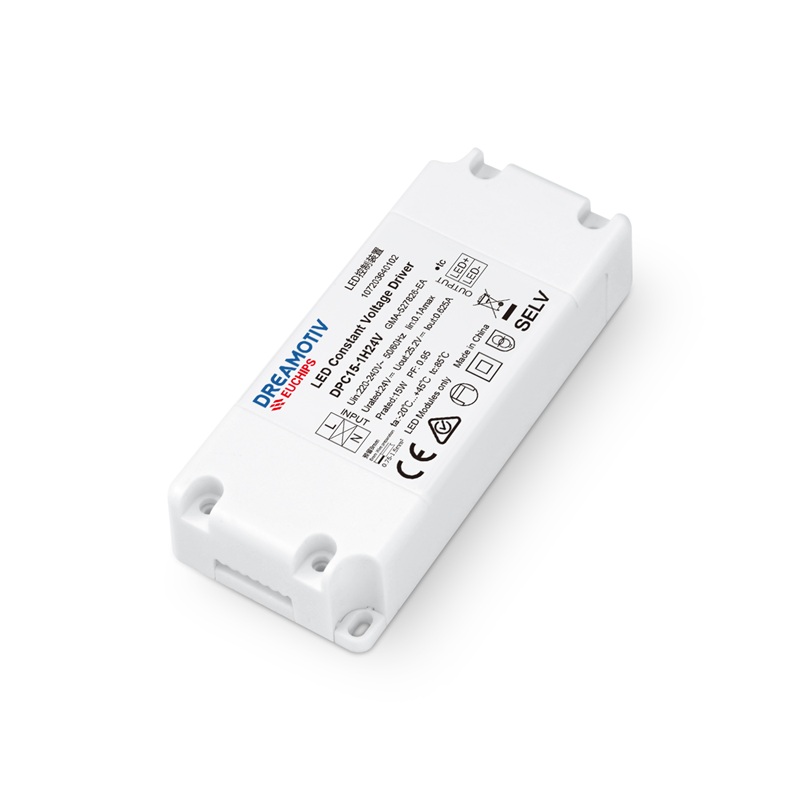

LED恒压驱动器DPC15-1H24V
产品概述：
DPC15-1H24V是一款可以用于室内的恒压输出LED驱动器。这款驱动器可以应用于橱柜，衣柜等狭小空间地方，体积小使用方便。
产品特点●单通道恒压输出，最大电流为0.625A
●高电压输入：220VAC ~ 240VAC
●高效率达 85 %
●保护:过载、过流、短路、过温
●空载功耗≤0.5W，THD<10%
●体积小，适用于室内LED橱衣柜灯具
技术参数
|
型号 |
DPC15-1H24V |
|
|
输入 |
效率 |
≥85%@230VAC, 满载 |
|
频率 |
50/60Hz |
|
|
电压 |
220-240VAC |
|
|
电流 |
0.12Amax@230Vac |
|
|
功率因素 |
≥0.95@230VAC, 满载 |
|
|
THD |
<10%@230VAC, 满载 |
|
|
浪涌电流 |
冷启动,15A@230VAC 100us |
|
|
待机功耗 |
≤0.5W |
|
|
空载功耗 |
≤0.5W |
|
|
启动延时 |
≤ 0.75s, @230Vac (当灯光亮起) |
|
|
输出 |
功率 |
15W |
|
电压 |
24VDC |
|
|
输出电流 |
0.625A |
|
|
输出频率 |
65K |
|
|
通道 |
1 |
|
|
空载电压 |
25.2VDC max |
|
|
保护 |
过负载 |
降低电压保护，排除故障输出正常 |
|
短路 |
短路无输出,重新上电后恢复正常 |
|
|
过流 |
降低电压保护，排除故障输出正常 |
|
|
过温 |
无输出，去除故障后重新上电可恢复 |
|
|
电磁安兼规容 |
雷击浪涌 |
L-N 1000VAC |
|
耐压 |
I/P-O/P:3750Vac/1min/<5mA |
|
|
安全标准 |
IEC/EN62384, IEC/EN61347-1, IEC/EN61347-2-13, GB19510.1, GB19510.14 |
|
|
电磁兼容 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55015, EN61000-3-2; GB17626.3, 4, 5, 6, 8, 11; GB17743 GB17625.1, 2 |
|
|
绝缘阻抗 |
5MΩ |
|
|
其它 |
工作温度 |
ta:-20-45℃ |
|
储存温度、湿度 |
-40℃~85℃, 20-90%RH |
|
|
tc 温度点 |
85℃ @230Vac |
|
|
防水等级 |
IP20 |
|
|
寿命 |
30,000小时@tc:85℃ |
|
|
质保 |
3年 |
|
|
开关周期 |
15,000次 |
|
|
包装尺寸(重量) |
净重: 65g±5%/PCS; 100PCS/Carton; 7kg±5%/箱; 外箱尺寸: 436*244*135mm(长*宽*高) |
|
|
尺寸 |
100*43*21mm（长*宽*高） |
|
注意事项 1、本产品请由具有专业资格的人员进行调试安装。
2、本产品不能防水，需避免日晒雨淋，如安装在户外，请用防水箱。
3、良好的散热条件会延长产品的使用寿命，请把产品安装在通风良好的环境。
4、请检查使用的LED电源输出电压电流，是否符合产品要求。
5、使用的电线直径大小必须能足够负载连接的LED灯具，并确保接线牢固，以免电线过热或接触不良触发事故。
6、通电调试前，应确保所有接线正确，以避免因接线错误而导致灯具损坏。
7、如果发生故障，请勿私自维修；如果有疑问，请联系供应商。
-
