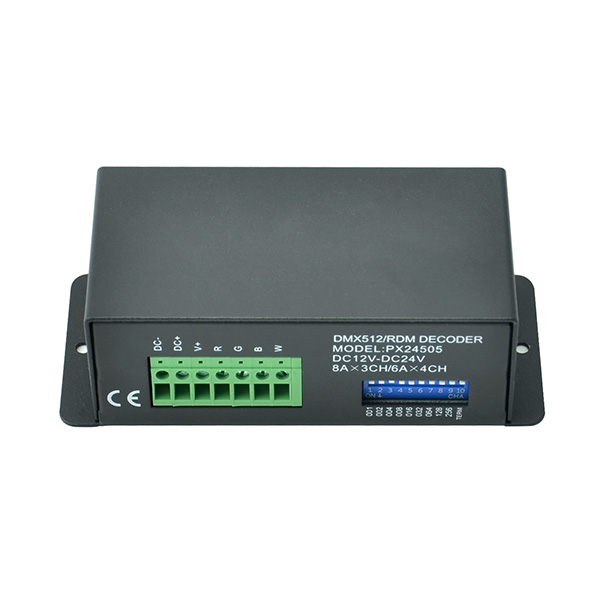

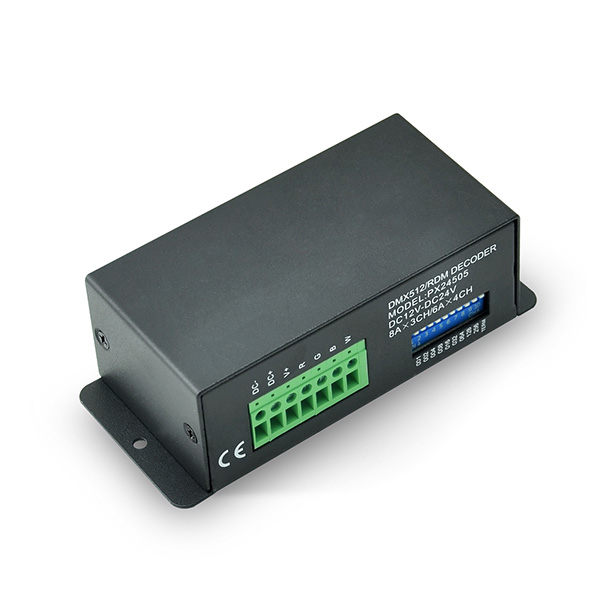

4通道6A/3通道8A RGBW解码器PX24505
输入电压：12-24VDC
输出电压： 12-24VDC
输出电流： 6A*4CH/8A*3CH
输出功率： 288W(12V)/576W(24V)
控制信号：DMX512 1990/RDM 2009
产品型号：PX24505
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
DMX512/RDM RGBW解码器-PX24505产品详情
概述
欢迎使用 PX系列DMX512/RDM解码驱动器。PX系列采用先进的微电脑控制技术，把国际上广泛采用的DMX-512/1990，RDM/2009标准数码控制信号转换成模拟控制信号。可选择1~4路输出通道，每通道可实现256级控制级别。可用于电脑数码输出调光台与模拟硅箱的连接，建筑和灯饰用LED灯具的控制的使用场合。
产品特点
● 符合DMX512/1990,RDM/2009国际标准协议
●支持RDM参数：
DISC_UNIQUE_BRANCH
DISC_MUTE
DISC_UN_MUTE
DEVICE_INFO
SOFTWARE_VERSION_LABEL
DMX512/RDM_START_ADDRESS
IDENTIFY_DEVICE
MANUFACTURER_LABEL
SUPPORTED_PARAMETERS
● 在DMX模式下通过拨码开关手动设置DMX地址；在RDM模式下，上位机分配地址
● 通过第10位拨码开关选择3通道或4通道输出
● 恒压输出，输出电流为6A*4通道或8A*3通道
● 256等级亮度调节
● 短路保护，过载保护，过温保护

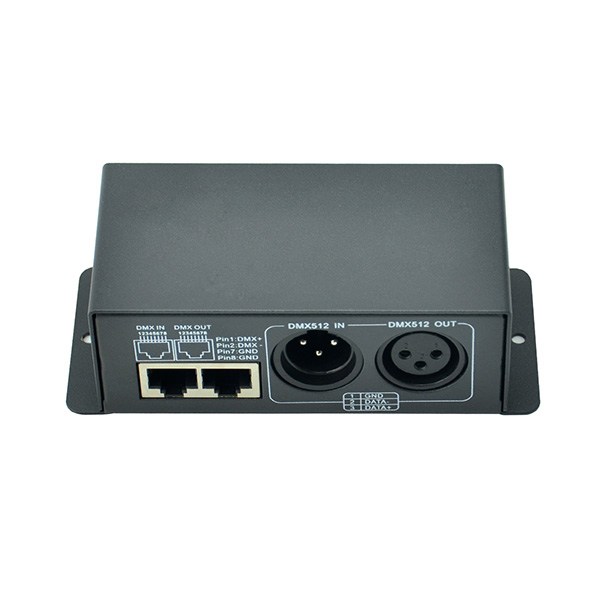

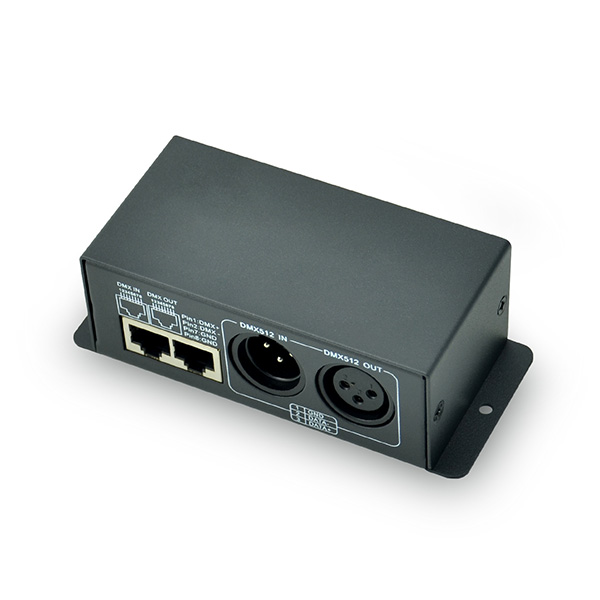

● 输入/输出接口为欧式端子，DMX512/RDM信号端接口为RJ45和XLR-3
技术参数
|
型号 |
PX24505 |
|
|
输出 |
通道数 |
1-4 |
|
电压 |
12-24VDC |
|
|
电流 |
6A*4通道或8A*3通道 |
|
|
功率 |
288W(12V)/576W(24V) |
|
|
输入 |
电压 |
12-24VDC |
|
空载损耗 |
＜1W |
|
|
控制信号 |
DMX512 1990/RDM 2009 |
|
|
其它 |
产品尺寸 |
125*54*41mm（长*宽*高） |
|
包装尺寸 |
136*66*47mm（长*宽*高） |
|
|
毛重 |
344g |
|
|
工作温度 |
-20-50℃ |
|
|
湿度 |
20%-90%RH |
|
-
5通道8A DMX512 解码器/主控器PX0508-OLED 输入信号 : DMX512 1990/RDM 2009
输入电压 : 12~24V
输出电压 : 12~24V
输出电流 : 8安培*5通道 最大. 40A
输出功率 : (0~96W...192W)*5通道 最大. 960W
控制模式 : 单色/色温/RGB/RGBW/RGBWY
保护 : 短路/ 过载 / 过温保护
产品尺寸 : 125*93*36 mm (长 * 宽 * 高)
产品型号 : PX0508-OLED -

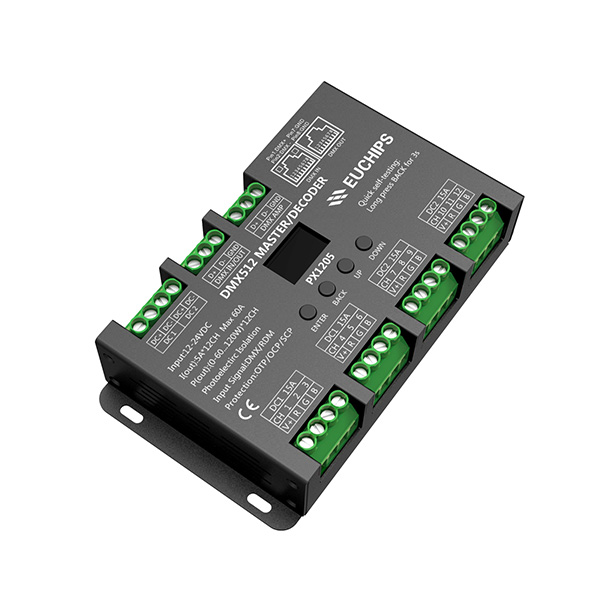

12通道5A 单色/色温/RGB控制 DMX解码器PX1205-OLED 输入信号 : DMX512 1990/RDM 2009
