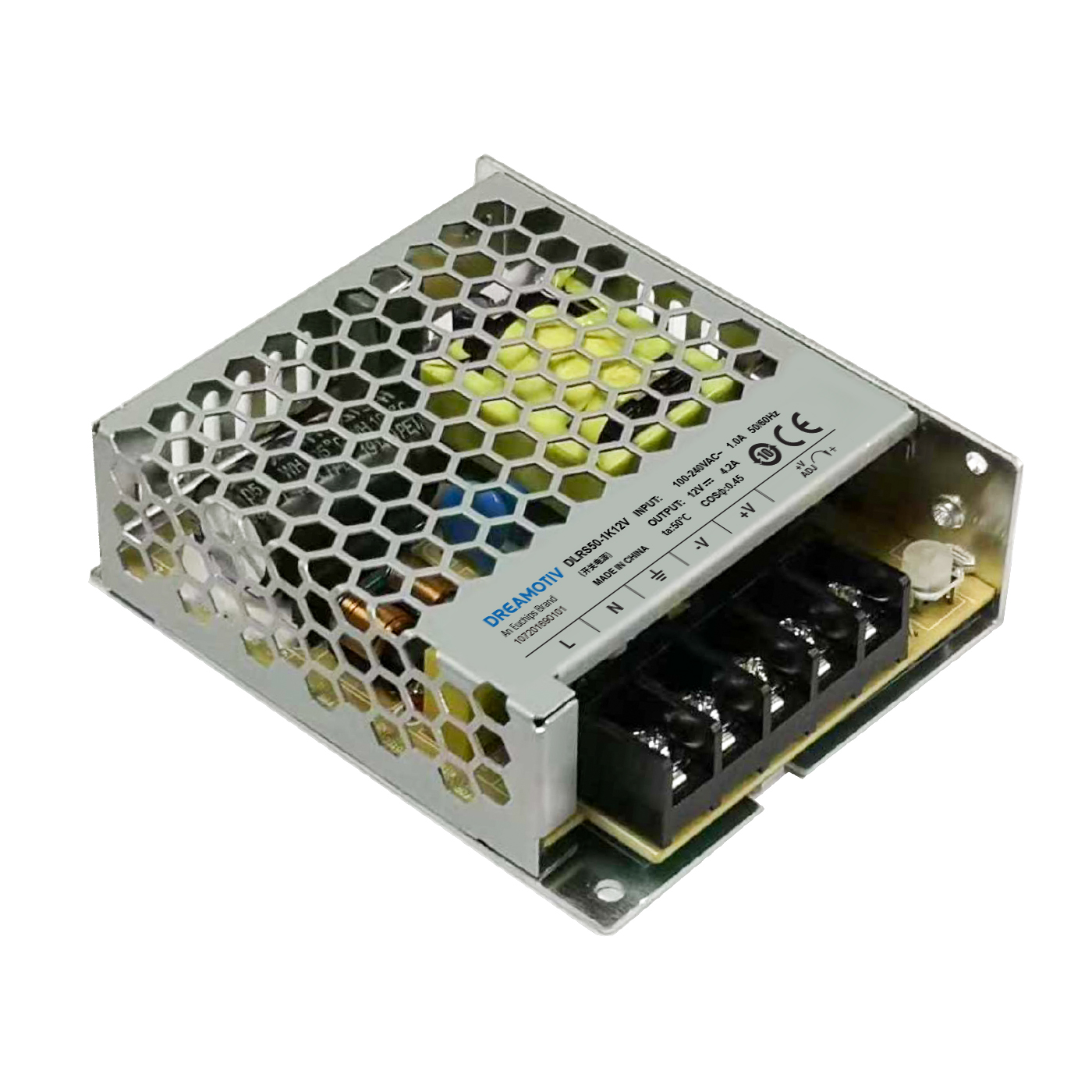

DLRS50-1K12V是一款50W单组输出金属机壳式电源。该系列电源具有全球通用输入电压范围、交直流两用、高性价比、低功耗、高效率、高可靠性、安全隔离等特点。产品安全可靠， EMC性能好，为各种工业电源提供了一个高性价比的解决方案。
产品特点
·全范围交流输入，交直流两用（85-264VAC/120-373VDC）
·可承受300vac浪涌输入5秒
·低功耗，高效率
·体积小，超低高度30mm
·工作温度范围：-30℃~+70℃
·输出短路/过电流/过电压保护
·符合IEC/EN/UL62368、EN60335、GB4943认证标准
·满足5000m海拔应用
·低纹波噪声，低功耗，高效率
·过电压等级Ⅲ
技术参数
|
型号 |
DLRS50-1K12V |
||||
|
输入 |
效率
|
>86%@230VAC, 满载 |
|||
|
电压 |
VAC：85-264V |
VDC：120-373V |
|||
|
电压频率 |
47/63Hz |
||||
|
电流 |
1Amax@115VAC |
0.6Amax@230VAC |
|||
|
浪涌电流 |
冷启动50A@230VAC |
||||
|
漏电流 |
0.75mA@240VAC |
||||
|
输出 |
电流/电压/功率 |
4.2A/12VDC/50.4W |
|||
|
输出电压调节范围 |
10.2~13.8V
|
||||
|
常温下最大容性负载 |
2000 |
||||
|
波纹 |
120mVp-p |
||||
|
通道 |
1 |
||||
|
电流精度 |
±1% |
||||
|
线性调节率 |
额定负载 |
±0.5% |
|||
|
负载调节率 |
0-100%负载 |
±0.5% |
|||
|
温度漂移系数 |
±0.03% |
||||
|
待机功耗 |
0.3W |
||||
|
启动延时 |
2000ms max, at115Vac |
1000ms max, at230Vac |
|||
|
上升时间 |
25ms max, at115Vac |
10ms max, at230Vac |
|||
|
热插拔 |
不支持 |
||||
|
保护 |
短路 |
打嗝，去除故障后可恢复 |
|||
|
过流 |
110~160%Io，自恢复 |
||||
|
过压 |
负载0.1A,保护电压范围13.8V~17V,保护时关断输出电压，待电源内余电放尽后可重启恢复 |
||||
|
电(EM磁I干) 扰 |
传导骚扰 |
CISPR32 EN55032 CLASS B |
|||
|
辐射骚扰 |
CISPR32 EN55032 CLASS B / |
||||
|
谐波电流 |
IEC/EN61000-3-2 CLASS A |
||||
|
电磁敏感度 |
静电放电 |
IEC/EN61000-4-2 Contact 6Kv/Air 8KV |
Perf.Criteria A |
||
|
辐射抗扰度 |
IEC/EN61000-4-3 10V/m |
Perf.Criteria A |
|||
|
脉冲群抗扰度 |
IEC/EN61000-4-4 2KV |
Perf.Criteria A |
|||
|
浪涌抗扰度 |
IEC/EN61000-4-5 Line to line 2KV/line to ground 4kV |
Perf.Criteria A |
|||
|
传导骚扰抗扰度 |
IEC/EN61000-4-6 10 Vr.m.s |
Perf.Criteria A |
|||
|
电压暂降、跌落和短时中断抗扰度 |
IEC/EN61000-4-11 0%,70% |
Perf.Criteria B
|
|||
|
安规测试 |
隔离电压（1分钟，漏电流＜10mA） |
输入-输出＞3000VAC,输入-地＞2000VAC，输出-地＞125VAC |
|||
|
绝缘阻抗（500VDC/25℃/70%RH） |
输入-输出,输入-地，输出-地＞100M Ohms. |
||||
|
其它 |
工作温度 |
-30 ~+70℃额线图，具体参考温度降曲线图
|
|||
|
储存温度、湿度 |
20~90%RH,无结露环境，-40~+85℃ |
||||
|
tc |
90℃ |
||||
|
材质 |
金属 |
||||
|
防水等级 |
IP20 |
||||
|
MTBF |
＞400K hrs. MIL-HDBK-217(25℃) |
||||
|
开关频率 |
65K Hz |
||||
|
尺寸 |
99*82*30mm(长*宽*高) |
||||
