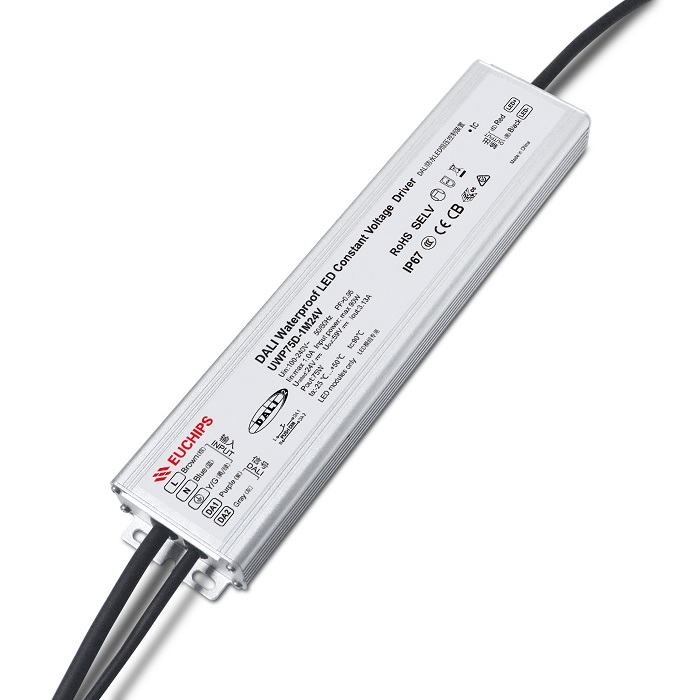

75W 24VDC DALI恒压超薄防水调光电源UWP75D-1M24V
输出电压：24VDC
输出电流：3.13A
输出功率：75W
输入电压：100VAC-240VAC
频率：50/60Hz
效率：＞86%@230VAC,满载
功率因数：＞0.95@230VAC,满载
THD：＜10%@230VAC,满载
型号：UWP75D-1M24V
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
75W 24VDC DALI恒压调光电源 LED超薄防水调光电源-产品详情
概述
UWP75D-1M24V 是一款可提供恒压输出的调光驱动器符合DALI标准协议IEC62386。用DALI 主控/Touch DIM（PushDIM）开关调光，曲线平滑、无闪烁。
产品特点
● 单通道恒压直流24V输出● 宽电压输入范围100VAC~240VAC
● 宽电压输入含主动PFC,足功率输出
● 遵循DALI协议标准 IEC62386-207
● 支持Touch DIM(Push DIM)功能
● 超薄设计，防水等级IP67，效率高达86%
● 平滑调光效果，无间隔
● 保护：防雷，短路保护，过载保护，过压保护
● 适用于LED恒压灯具 ，如LED模组，灯带，灯条等
技术参数
|
型号 |
UWP75D-1M24V |
|
|
输出 |
通道 |
1 |
|
电压 |
24VDC |
|
|
电流 |
3.13A |
|
|
功率 |
75W |
|
|
电压精度 |
±2% |
|
|
纹波 |
120mVp-p |
|
|
输入 |
电压 |
100VAC-240VAC |
|
频率 |
50/60Hz |
|
|
效率 |
＞86%@230VAC,满载 |
|
|
功率因数 |
＞0.95@230VAC,满载 |
|
|
THD |
＜10%@230VAC,满载 |
|
|
电流 |
1.0Amax@230VAC |
|
|
浪涌电流 |
冷启动50A(在50%Ipeak下测试twidth=60us)@230VAC |
|
|
保护 |
短路 |
锁死，去除故障10s后重新上电可恢复 |
|
过压 |
锁死，去除故障10s后重新上电可恢复 |
|
|
过载 |
打嗝，去除故障后可恢复 |
|
|
功能 |
调光方式 |
DALI/Touch DIM(Push DIM) |
|
其它 |
尺寸 |
270*61*25mm（长*宽*高） |
|
包装 |
/ |
|
|
重量 |
830g |
|
|
IP等级 |
IP67 |
|
|
工作温度 |
-20℃ ~ 50℃ |
|
|
相对湿度 |
20~90% RH |
|
Touch DIM使用说明
a）长按touch DIM 8s以上，切换为touch DIM模式。
b）短按(< 0.5 s)控制灯具开关。
c）长按Touch DIM 开关 (>0.5秒) 进行灯具的亮度调节，光是调亮还是调暗，随着每次按压的开关变化而变换。
d）双击Touch DIM 开关（<0.3秒），连接的所有灯具将达到最亮状态。
e）亮度调节范围为5%-100%。
f）连续点击三次Touch DIM开关，进入色温调节模式，长按调节色温，其它任意操作降退出色温模式。
g）具有断电记忆功能，重新上电将恢复到上一次断电的状态。
-
